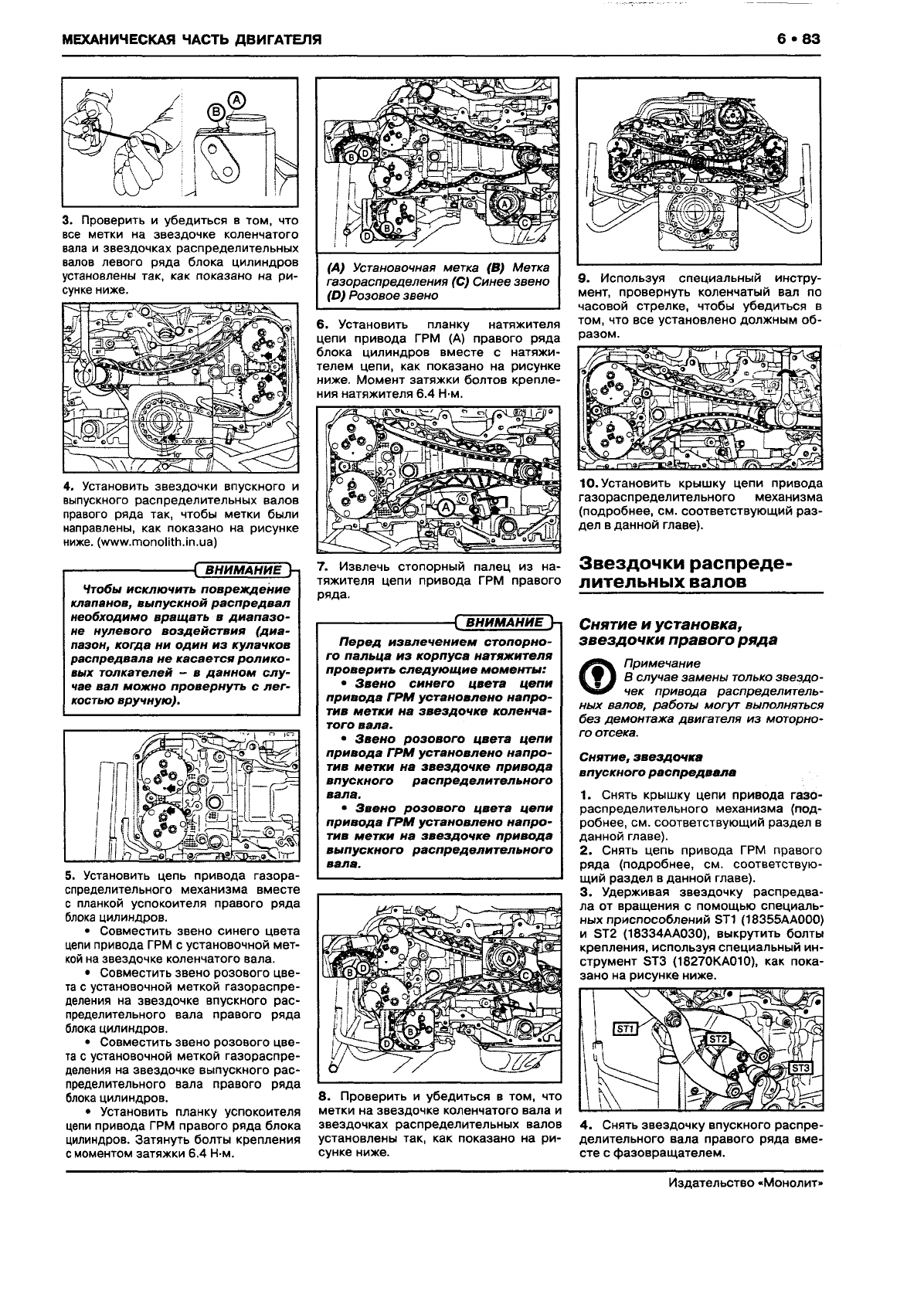

SUBARU XV Руководство по ремонту и эксплуатации, Страница 91

МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
6 • 83
3. Проверить и убедиться в том, что
все метки на звездочке коленчатого
вала и звездочках распределительных
валов левого ряда блока цилиндров
установлены так, как показано на ри
сунке ниже.
4. Установить звездочки впускного и
выпускного распределительных валов
правого ряда так, чтобы метки были
направлены, как показано на рисунке
ниже, (
www.rnonolith.in.ua)
------------------------------[ В Н И М А Н И Е )-■
Чтобы исклю чить повреж дение
клапанов, вы пускной расп ред ва л
необходимо вращ ать в д и а п а зо
не нулевого возде йствия (диа
пазон, когда ни од ин из кулачков
распредвала не к асается рол ико
вых толкателей - в дан н ом сл у
чае вал можно провернуть с ле г
костью вручную).
5. Установить цепь привода газора
спределительного механизма вместе
с планкой успокоителя правого ряда
блока цилиндров.
• Совместить звено синего цвета
цепи привода ГРМ с установочной мет
кой на звездочке коленчатого вала.
• Совместить звено розового цве
та с установочной меткой газораспре
деления на звездочке впускного рас
пределительного вала правого ряда
блока цилиндров.
• Совместить звено розового цве
та с установочной меткой газораспре
деления на звездочке выпускного рас
пределительного вала правого ряда
блока цилиндров.
• Установить планку успокоителя
цепи привода ГРМ правого ряда блока
цилиндров. Затянуть болты крепления
с моментом затяжки 6.4 Н-м.
(А) Установочная метка (В) Метка
газораспределения (С) Синее звено
(D) Розовое звено
6. Установить планку натяжителя
цепи привода ГРМ (А) правого ряда
блока цилиндров вместе с натяжи
телем цепи, как показано на рисунке
ниже. Момент затяжки болтов крепле
ния натяжителя 6.4 Н-м.
7. Извлечь стопорный палец из на
тяжителя цепи привода ГРМ правого
ряда.
------------------------------( В Н И М А Н И Е Ь
П е ред и звлечен ием сто п о рно
го п альц а из корпуса натяж ителя
пров ер ить сл еду ю щ и е мом е нты :
• З вен о си н его цвета цепи
приво да ГР М установлено напро
тив м етки на зв ездоч ке коленча
того вала.
• Зве но розов о го ц ве та цепи
при вод а Г Р М установлено н ап ро
тив м е тки на звезд очке привода
впускного р асп р ед ели тель ного
вала.
• З вен о ро зов о го цвета цепи
приво да ГР М уста но вл ен о нап ро
тив м е тки на звезд очке прив ода
вы пускного распределите льн о го
вала.
8. Проверить и убедиться в том, что
метки на звездочке коленчатого вала и
звездочках распределительных валов
установлены так, как показано на ри
сунке ниже.
9. Используя специальный инстру
мент , провернуть коленчатый вал по
часовой стрелке, чтобы убедиться в
том, что все установлено должным об
разом.
10. Установить крышку цепи привода
газораспределительного механизма
(подробнее, см. соответствующий раз
дел в данной главе).
Звездочки распреде
лительных валов
Снятие и установка,
звездочки правого ряда
Примечание
В случае замены только звездо
чек привода распределитель
ных валов, работы могут выполняться
без демонтажа двигателя из моторно
го отсека.
Снятие, звездочка
впускного ра сп ред в а ла
1. Снять крышку цепи привода газо-
распределительного механизма (под
робнее, см. соответствующий раздел в
данной главе).
2. Снять цепь привода ГРМ правого
ряда (подробнее, см. соответствую
щий раздел в данной главе).
3. Удерживая звездочку распредва
ла от вращения с помощью специаль
ных приспособлений ST1 (18355АА000)
и ST2 (18334АА030), выкрутить болты
крепления, используя специальный ин
струмент ST3 (18270КА010), как пока
зано на рисунке ниже.
4. Снять звездочку впускного распре
делительного вала правого ряда вме
сте с фазовращателем.
Издательство «Монолит'
