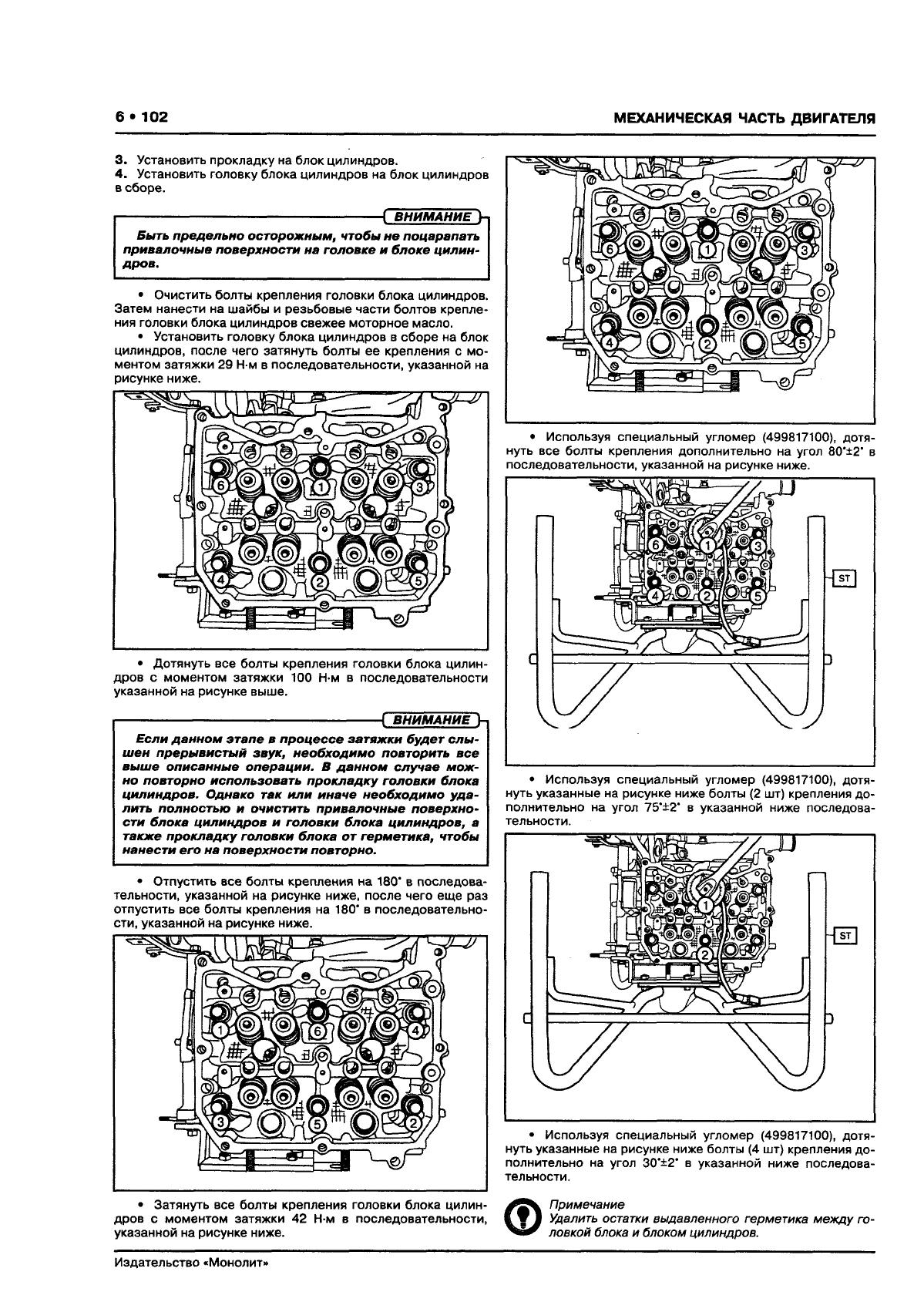

SUBARU XV Руководство по ремонту и эксплуатации, Страница 110

6 • 102
МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
3. Установить прокладку на блок цилиндров.
4. Установить головку блока цилиндров на блок цилиндров
в сборе.
-------------------------------------------------------------
[ В Н И М А Н И Е Ь
Бы ть п ред ел ьн о о сторож ны м, чтобы не п оцарапать
привалочны е п ов ерхности на головке и б локе цилин
др ов.
• Очистить болты крепления головки блока цилиндров.
Затем нанести на шайбы и резьбовые части болтов крепле
ния головки блока цилиндров свежее моторное масло.
• Установить головку блока цилиндров в сборе на блок
цилиндров, после чего затянуть болты ее крепления с мо
ментом затяжки 29 Н-м в последовательности, указанной на
рисунке ниже.
• Дотянуть все болты крепления головки блока цилин
дров с моментом затяжки 100 Н-м в последовательности
указанной на рисунке выше.
------------------------------------------------------------
( ВН И М А Н И Е Ь
Е сли д а н н о м э тап е в п р о ц е ссе затяж ки б уде т слы
ш ен преры ви сты й звук, н е об ход имо п овтори ть в се
вы ш е оп исанны е оп ерации. В данн о м сл уч ае мож
но п овторн о исп о льзова ть про кладк у головки блока
цилиндров. О днако так и ли иначе необхо дим о у да
ли ть полностью и оч исти ть п ривалочны е поверхно
ст и блока цилиндров и головки блока цил индр ов, а
также про кл адку головки блока о т герм етика, чтобы
нан ести его на п ов ер хн ости повторно.
• Отпустить все болты крепления на 180' в последова
тельности, указанной на рисунке ниже, после чего еще раз
отпустить все болты крепления на 180' в последовательно
сти, указанной на рисунке ниже.
• Затянуть все болты крепления головки блока цилин
дров с моментом затяжки 42 Н-м в последовательности,
указанной на рисунке ниже.
• Используя специальный угломер (499817100), дотя
нуть все болты крепления дополнительно на угол 80'±2' в
последовательности, указанной на рисунке ниже.
• Используя специальный угломер (499817100), дотя
нуть указанные на рисунке ниже болты (2 шт) крепления до
полнительно на угол 75'±2‘ в указанной ниже последова
тельности.
• Используя специальный угломер (499817100), дотя
нуть указанные на рисунке ниже болты (4 шт) крепления до
полнительно на угол 30'±2' в указанной ниже последова
тельности.
Примечание
Удалить остатки выдавленного герметика между го
ловкой блока и блоком цилиндров.
Издательство «Монолит'
