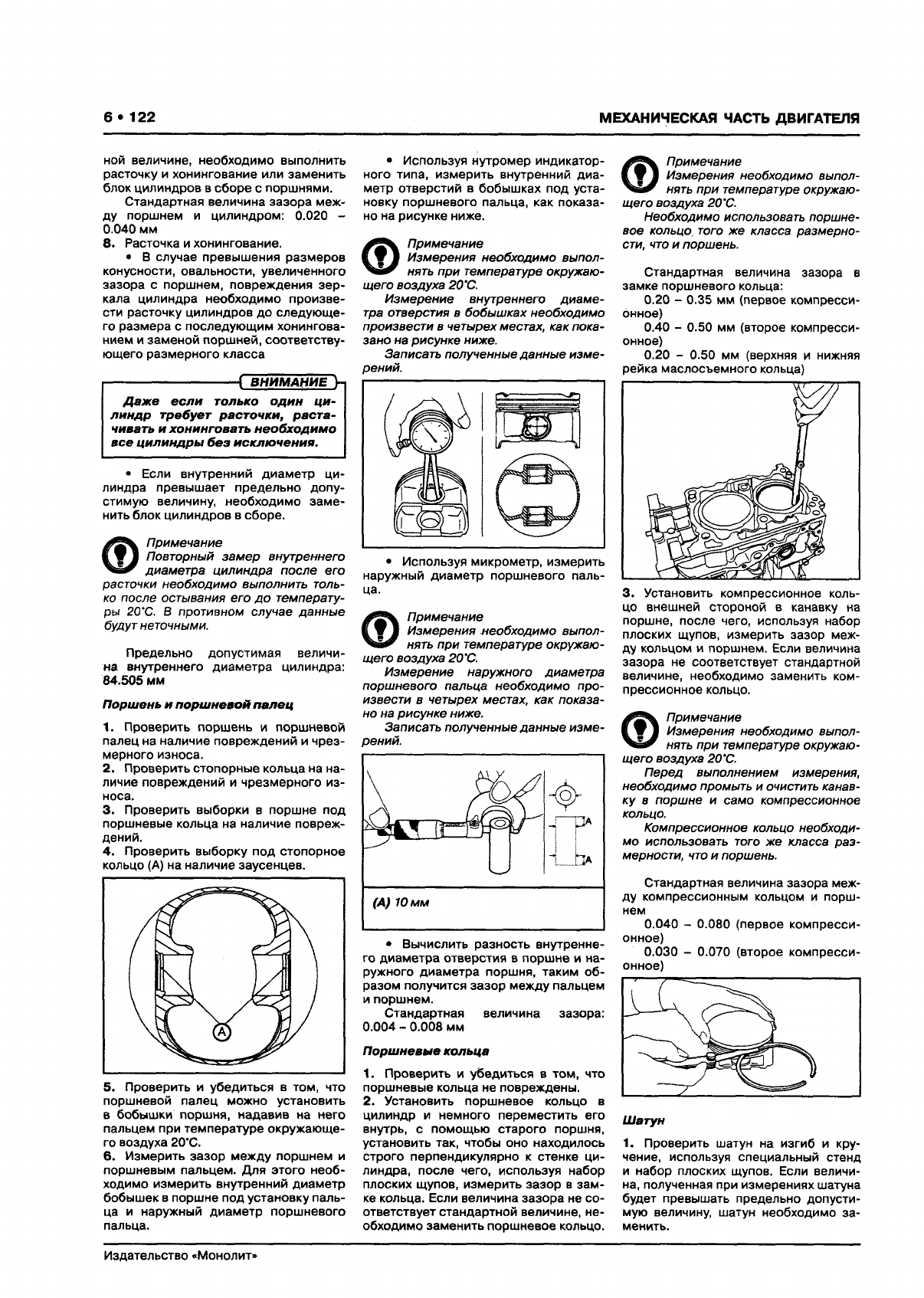

SUBARU XV Руководство по ремонту и эксплуатации, Страница 130

6 • 122
МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
ной величине, необходимо выполнить
расточку и хонингование или заменить
блок цилиндров в сборе с поршнями.
Стандартная величина зазора меж
ду поршнем и цилиндром: 0.020 -
0.040 мм
8. Расточка и хонингование.
• В случае превышения размеров
конусности, овальности, увеличенного
зазора с поршнем, повреждения зер
кала цилиндра необходимо произве
сти расточку цилиндров до следующе
го размера с последующим хонингова
нием и заменой поршней, соответству
ющего размерного класса
-------------------------------
( В Н И М А Н И Е >-■
Д аж е е сли только о д и н ц и
лин д р тр е бу ет р асто чки, р а ста
чивать и хонинговать н еоб хо дим о
все ци ли ндры без исклю чен ия.
• Если внутренний диаметр ци
линдра превышает предельно допу
стимую величину, необходимо заме
нить блок цилиндров в сборе.
П р и м е ч а ни е
П о в то р ны й з а м е р в н у т р е н н е г о
д и а м е т р а ц и л и н д р а п о с л е е го
р а ст о чки н е о б хо д и м о в ы п о л н и ть т о ль
ко п о сл е о с ты в а ни я е го д о т е м п е р а т у
ры 2 0 'С . В п р о ти в н ом с л уч ае д а н н ы е
б уд у т н еточ ны м и .
Предельно допустимая величи
на внутреннего диаметра цилиндра:
84.505 мм
Порш ень и по рш невой палец
1. Проверить поршень и поршневой
палец на наличие повреждений и чрез
мерного износа.
2. Проверить стопорные кольца на на
личие повреждений и чрезмерного из
носа.
3. Проверить выборки в поршне под
поршневые кольца на наличие повреж
дений.
4. Проверить выборку под стопорное
кольцо (А) на наличие заусенцев.
5. Проверить и убедиться в том, что
поршневой палец можно установить
в бобышки поршня, надавив на него
пальцем при температуре окружающе
го воздуха 20'С.
6. Измерить зазор между поршнем и
поршневым пальцем. Для этого необ
ходимо измерить внутренний диаметр
бобышек в поршне под установку паль
ца и наружный диаметр поршневого
пальца.
• Используя нутромер индикатор
ного типа, измерить внутренний диа
метр отверстий в бобышках под уста
новку поршневого пальца, как показа
но на рисунке ниже.
П р и м е ч а ни е
И з м е р е н и я н е о б х о д и м о в ы п о л
н ят ь п р и т е м п е р а ту р е о кр уж а ю
щ е г о в о з д ух а 2 0 'С .
И з м е р е н и е в н у т р е н н е го д и а м е
тр а о т в е р с т и я в б о б ы ш к а х н е о б хо д и м о
п р о и з в е с т и в ч ет ы р е х м е ста х, к ак п о ка
з а н о н а р и с у н к е н иж е .
З а п и с а ть п о л у че н н ы е д а н н ы е и з м е
р е н и й .
• Используя микрометр, измерить
наружный диаметр поршневого паль
ца.
П р и м е ч а ни е
И з м е р е н и я н е о б х о д и м о в ы п о л
н ят ь п р и т е м п е р а тур е о к р уж а ю
щ е г о в о з д ух а 2 0 'С .
И з м е р е н и е н а р уж н о го д и а м е тр а
п о р ш н е в о го п а л ьц а н е о б хо д и м о п р о
и з в е с т и в ч е ты р е х м е ст а х, ка к п о к а за
н о н а р и с у н к е н иж е .
З а п и с а ть п о л уч е н ны е д а н н ы е и з м е -
• Вычислить разность внутренне
го диаметра отверстия в поршне и на
ружного диаметра поршня, таким об
разом получится зазор между пальцем
и поршнем.
Стандартная величина зазора:
0. 004.- 0.008 мм
Порш невы е кольца
1. Проверить и убедиться в том, что
поршневые кольца не повреждены.
2. Установить поршневое кольцо в
цилиндр и немного переместить его
внутрь, с помощью старого поршня,
установить так, чтобы оно находилось
строго перпендикулярно к стенке ци
линдра, после чего, используя набор
плоских щупов, измерить зазор в зам
ке кольца. Если величина зазора не со
ответствует стандартной величине, не
обходимо заменить поршневое кольцо.
П р и м е чани е
И з м е р е ни я н е обхо д им о вы п ол
н ят ь п р и т ем п е рат ур е ок ру ж аю
щ е го в о зд у х а 2 0 'С .
Н е о б хо д и м о и сп о л ьз ова ть п о р ш н е
в ое ко ль цо, т о го ж е к л ас са р а зм е р н о
ст и , чт о и п о рш е н ь.
Стандартная величина зазора в
замке поршневого кольца:
0.20 - 0.35 мм (первое компресси
онное)
0.40 - 0.50 мм (второе компресси
онное)
0.20 - 0.50 мм (верхняя и нижняя
рейка маслосъемного кольца)
3. Установить компрессионное коль
цо внешней стороной в канавку на
поршне, после чего, используя набор
плоских щупов, измерить зазор меж
ду кольцом и поршнем. Если величина
зазора не соответствует стандартной
величине, необходимо заменить ком
прессионное кольцо.
П р и м е чани е
И з м е р е ни я н е обхо д им о вы п ол
н ят ь п р и те м п е рату ре о к ру ж а ю
щ е го в о зд у х а 2 0 'С .
П е р ед в ы п о лнение м и зм е р ен ия ,
н е о б хо д и м о п р ом ы т ь и оч и ст ить ка н ав
к у в п о р ш н е и с ам о к ом п р ес си о н но е
ко ль цо .
К о м п р е с си о н н о е ко л ьц о н е об хо д и
м о и с по л ьз о в а ть т о го ж е к л а сс а р а з
м е р н о с ти , ч то и п о рш е н ь.
Стандартная величина зазора меж
ду компрессионным кольцом и порш
нем
0.040 - 0.080 (первое компресси
онное)
0.030 - 0.070 (второе компресси
онное)
Ш атун
1. Проверить шатун на изгиб и кру
чение, используя специальный стенд
и набор плоских щупов. Если величи
на, полученная при измерениях шатуна
будет превышать предельно допусти
мую величину, шатун необходимо за
менить.
Издательство «Монолит'
