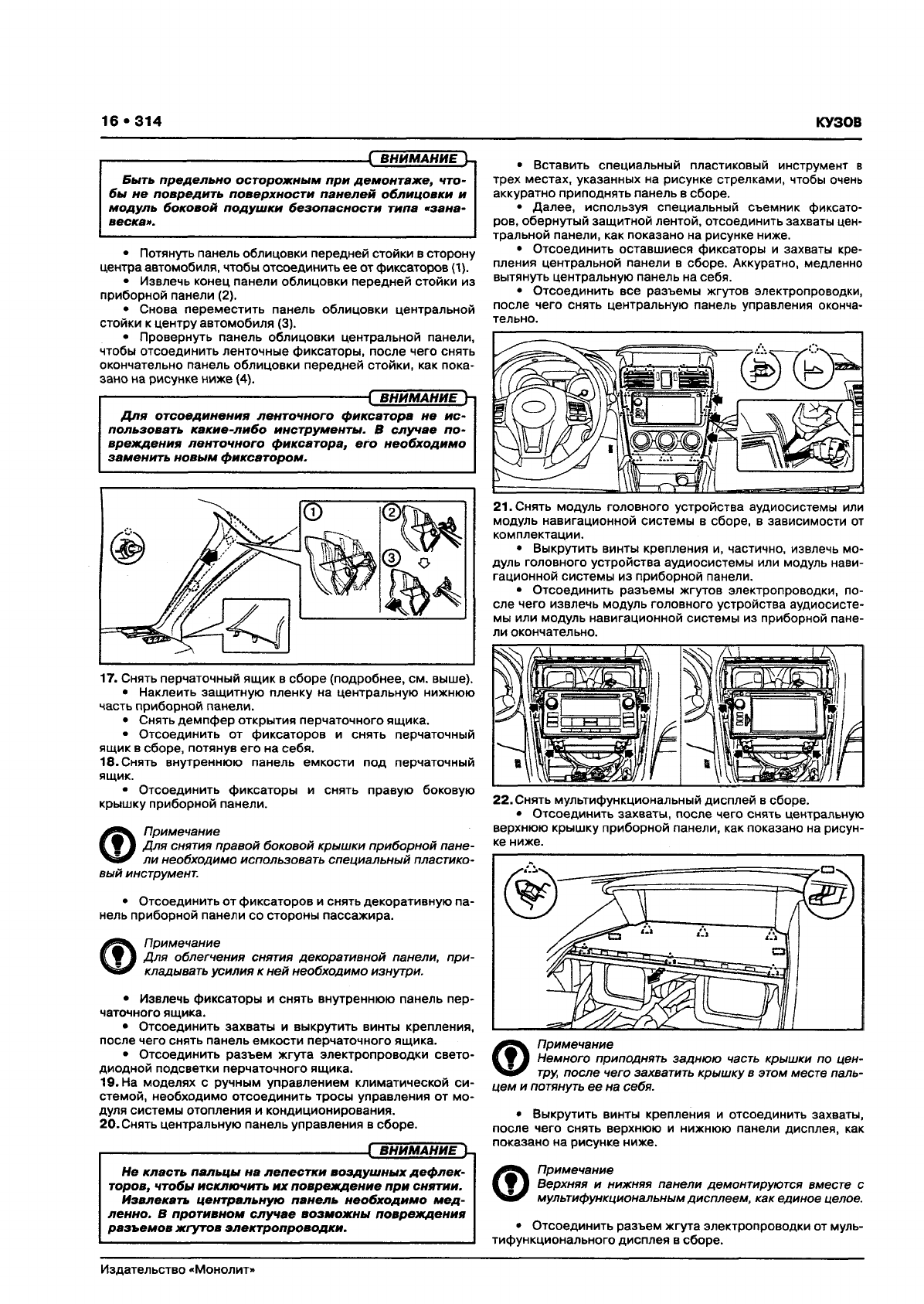

SUBARU XV Руководство по ремонту и эксплуатации, Страница 322

16 • 314
КУЗОВ
------------------------------------------------------------
( В Н И М А Н И Е Ц
Бы ть п ре де ль но осторо ж ны м п ри д ем онтаж е , что
бы н е повр ед ить п ов ер хн ости п ан ел ей облиц овки и
м одул ь боковой подуш ки б ез опасн ости типа •зана
веска».
• Потянуть панель облицовки передней стойки в сторону
центра автомобиля, чтобы отсоединить ее от фиксаторов (1).
• Извлечь конец панели облицовки передней стойки из
приборной панели (2).
• Снова переместить панель облицовки центральной
стойки к центру автомобиля (3).
• Провернуть панель облицовки центральной панели,
чтобы отсоединить ленточные фиксаторы, после чего снять
окончательно панель облицовки передней стойки, как пока
зано на рисунке ниже (4).
-------------------------------------------------------------
[ В Н И М А Н И Е h
Д л я отсо еди н ения лен точн ого ф и кса тор а не и с
пользовать какие-либо инстр ум ен ты . В сл уч ае п о
вреждения ленто чн ого ф иксато ра, е го необходи м о
зам енить новы м ф и ксатор ом .
17. Снять перчаточный ящик в сборе (подробнее, см. выше).
• Наклеить защитную пленку на центральную нижнюю
часть приборной панели.
• Снять демпфер открытия перчаточного ящика.
• Отсоединить от фиксаторов и снять перчаточный
ящик в сборе, потянув его на себя.
18. Снять внутреннюю панель емкости под перчаточный
ящик.
• Отсоединить фиксаторы и снять правую боковую
крышку приборной панели.
©
Примечание
Для снятия правой боковой крышки приборной пане
ли необходимо использовать специальный пластико
вый инструмент.
• Отсоединить от фиксаторов и снять декоративную па
нель приборной панели со стороны пассажира.
©
Примечание
Для облегчения снятия декоративной панели, при
кладывать усилия к ней необходимо изнутри.
• Извлечь фиксаторы и снять внутреннюю панель пер
чаточного ящика.
• Отсоединить захваты и выкрутить винты крепления,
после чего снять панель емкости перчаточного ящика.
• Отсоединить разъем жгута электропроводки свето
диодной подсветки перчаточного ящика.
19. На моделях с ручным управлением климатической си
стемой, необходимо отсоединить тросы управления от мо
дуля системы отопления и кондиционирования.
20. Снять центральную панель управления в сборе.
-------------------------------------------------------------
[ В Н И М А Н И Е Ц
Не кл асть пальцы н а л епестки во зду ш н ы х д е ф л ек
торов, чтобы исклю чить их повреж дение при снятии.
Извлекать цен тральную панел ь необ ход и м о м е д
ленно. В про тивном случае возмож ны повреж ден ия
разъем ов ж гутов эл ектр оп роводки.
• Вставить специальный пластиковый инструмент в
трех местах, указанных на рисунке стрелками, чтобы очень
аккуратно приподнять панель в сборе.
• Далее, используя специальный съемник фиксато
ров, обернутый защитной лентой, отсоединить захваты цен
тральной панели, как показано на рисунке ниже.
• Отсоединить оставшиеся фиксаторы и захваты кре
пления центральной панели в сборе. Аккуратно, медленно
вытянуть центральную панель на себя.
• Отсоединить все разъемы жгутов электропроводки,
после чего снять центральную панель управления оконча
тельно.
21. Снять модуль головного устройства аудиосистемы или
модуль навигационной системы в сборе, в зависимости от
комплектации.
• Выкрутить винты крепления и, частично, извлечь мо
дуль головного устройства аудиосистемы или модуль нави
гационной системы из приборной панели.
• Отсоединить разъемы жгутов электропроводки, по
сле чего извлечь модуль головного устройства аудиосисте
мы или модуль навигационной системы из приборной пане
ли окончательно.
22.Снять мультифункциональный дисплей в сборе.
• Отсоединить захваты, после чего снять центральную
верхнюю крышку приборной панели, как показано на рисун
ке ниже.
• Выкрутить винты крепления и отсоединить захваты,
после чего снять верхнюю и нижнюю панели дисплея, как
показано на рисунке ниже.
®
,Примечание
Верхняя и нижняя панели демонтируются вместе с
мультифункциональным дисплеем, как единое целое.
• Отсоединить разъем жгута электропроводки от муль-
тифункционального дисплея в сборе.
Издательство «Монолит’
