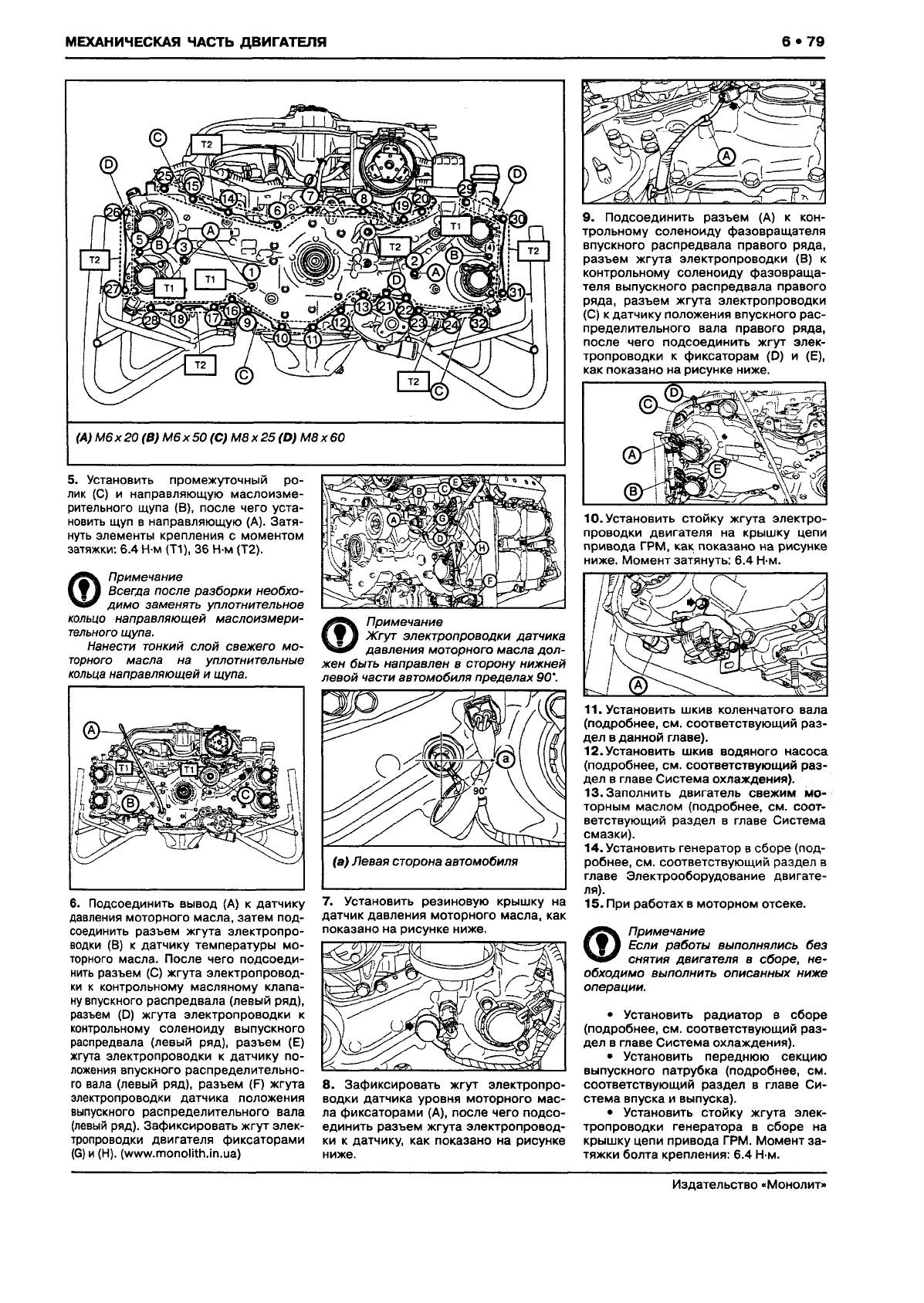

SUBARU XV Руководство по ремонту и эксплуатации, Страница 87

МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
6 • 79
5. Установить промежуточный ро
лик (С) и направляющую маслоизме
рительного щупа (В), после чего уста
новить щуп в направляющую (А). Затя
нуть элементы крепления с моментом
затяжки: 6.4 Н-м (Т1), 36 Н-м (Т2).
Примечание
у ) Всегда после разборки необхо
димо заменять уплотнительное
кольцо направляющей маслоизмери
тельного щупа.
Нанести тонкий слой свежего мо
торного масла на уплотнительные
кольца направляющей и щупа.
6. Подсоединить вывод (А) к датчику
давления моторного масла, затем под
соединить разъем жгута электропро
водки (В) к датчику температуры мо
торного масла. После чего подсоеди
нить разъем (С) жгута электропровод
ки к контрольному масляному клапа
ну впускного распредвала (левый ряд),
разъем (D) жгута электропроводки к
контрольному соленоиду выпускного
распредвала (левый ряд), разъем (Е)
жгута электропроводки к датчику по
ложения впускного распределительно
го вала (левый ряд), разъем (F) жгута
электропроводки датчика положения
выпускного распределительного вала
(левый ряд). Зафиксировать жгут элек
тропроводки двигателя фиксаторами
(G) и (Н). (
www.monolith.in.ua)
ф
Примечание
Ж гут электропроводки датчика
давления моторного масла дол
жен быть направлен в сторону нижней
левой части автомобиля пределах 90'.
7. Установить резиновую крышку на
датчик давления моторного масла, как
показано на рисунке ниже.
8. Зафиксировать жгут электропро
водки датчика уровня моторного мас
ла фиксаторами (А), после чего подсо
единить разъем жгута электропровод
ки к датчику, как показано на рисунке
ниже.
9. Подсоединить разъем (А) к кон
трольному соленоиду фазовращателя
впускного распредвала правого ряда,
разъем жгута электропроводки (В) к
контрольному соленоиду фазовраща
теля выпускного распредвала правого
ряда, разъем жгута электропроводки
(С) к датчику положения впускного рас
пределительного вала правого ряда,
после чего подсоединить жгут элек
тропроводки к фиксаторам (D) и (Е),
как показано на рисунке ниже.
10.Установить стойку жгута электро
проводки двигателя на крышку цепи
привода ГРМ, как показано на рисунке
ниже. Момент затянуть: 6.4 Н-м.
11. Установить шкив коленчатого вала
(подробнее, см. соответствующий раз
дел в данной главе).
12. Установить шкив водяного насоса
(подробнее, см. соответствующий раз
дел в главе Система охлаждения).
13. Заполнить двигатель свежим мо
торным маслом (подробнее, см. соот
ветствующий раздел в главе Система
смазки).
14. Установить генератор в сборе (под
робнее, см. соответствующий раздел в
главе Электрооборудование двигате
ля).
15. При работах в моторном отсеке.
Ф
Примечание
Если работы выполнялись без
снятия двигателя в сборе, не
обходимо выполнить описанных ниже
операции.
• Установить радиатор в сборе
(подробнее, см. соответствующий раз
дел в главе Система охлаждения).
• Установить переднюю секцию
выпускного патрубка (подробнее, см.
соответствующий раздел в главе Си
стема впуска и выпуска).
• Установить стойку жгута элек
тропроводки генератора в сборе на
крышку цепи привода ГРМ. Момент за
тяжки болта крепления: 6.4 Н-м.
