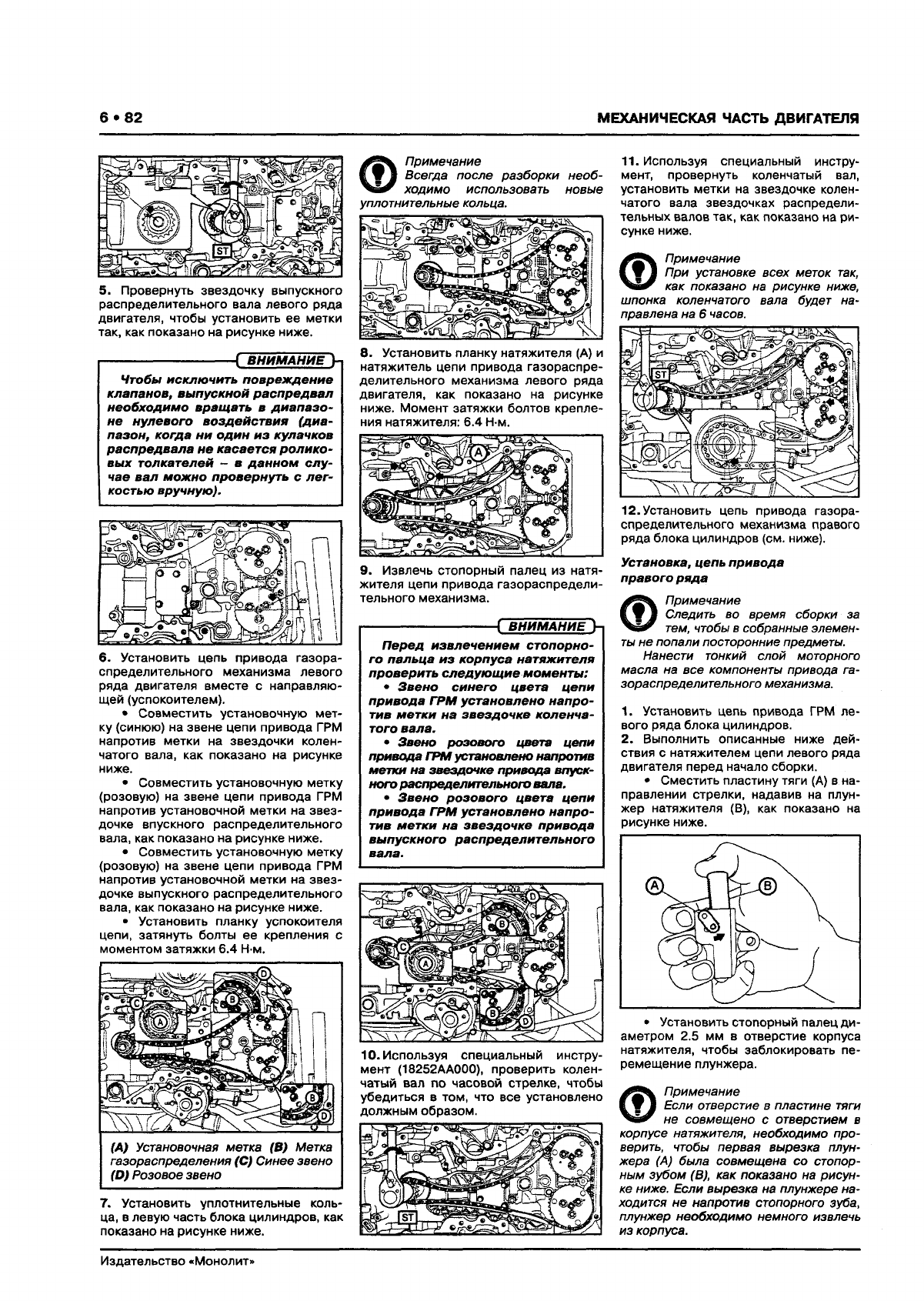

SUBARU XV Руководство по ремонту и эксплуатации, Страница 90

6 • 82
МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
5. Провернуть звездочку выпускного
распределительного вала левого ряда
двигателя, чтобы установить ее метки
так, как показано на рисунке ниже.
-------------------------------
[ В Н И М АН И Е 1-1
Чтобы и ск лю чить повреж д ение
клепаное, вы пускной р а сп р е д вал
необх од и м о вращ а ть в д и а п а зо
не нулевого возд ействи я (диа
пазон, когда ни один и з кулачков
р аспред вал а н е кас ае тс я рол ико
вых то лкате лей - в д а н н о м сл у
чае вал м ож но провернуть с л е г
костью вручную). •
6. Установить цепь привода газора
спределительного механизма левого
ряда двигателя вместе с направляю
щей (успокоителем).
• Совместить установочную мет
ку (синюю) на звене цепи привода ГРМ
напротив метки на звездочки колен
чатого вала, как показано на рисунке
ниже.
• Совместить установочную метку
(розовую) на звене цепи привода ГРМ
напротив установочной метки на звез
дочке впускного распределительного
вала, как показано на рисунке ниже.
• Совместить установочную метку
(розовую) на звене цепи привода ГРМ
напротив установочной метки на звез
дочке выпускного распределительного
вала, как показано на рисунке ниже.
• Установить планку успокоителя
цепи, затянуть болты ее крепления с
моментом затяжки 6.4 Н-м.
(А) Установочная метка (В) Метка
газораспределения (С) Синее звено
(D) Розовое звено
7. Установить уплотнительные коль
ца, в левую часть блока цилиндров, как
показано на рисунке ниже.
Примечание
Всегда после разборки необ
ходимо использовать новые
уплотнительные кольца.
8. Установить планку натяжителя (А) и
натяжитель цепи привода газораспре
делительного механизма левого ряда
двигателя, как показано на рисунке
ниже. Момент затяжки болтов крепле
ния натяжителя: 6.4 Н-м.
9. Извлечь стопорный палец из натя
жителя цепи привода газораспредели
тельного механизма.
------------------------------
( В Н И М А Н И Е Ь.
П е р ед изв л еч ен и ем стопорн о
го пальца и з корпуса натяж ителя
пров ер ить сл еду ю щ ие м ом ен ты :
• Зве но сине го цвета цеп и
при вод а Г Р М устано вл ен о н апр о
тив м етк и на зв езд очк е коленча
того вала.
• Звено розового цвета цепи
привода ГР М установлено напротив
метки на звездочке привода впуск
ного распределительного вала.
• З в ено розов ого ц вета цепи
при вод а Г Р М устано вл ен о н ап ро
тив м е тк и на зв ездоч ке п ривода
вы пускного распределите льн о го
вала.
10. Используя специальный инстру
мент (18252АА000), проверить колен
чатый вал по часовой стрелке, чтобы
убедиться в том, что все установлено
должным образом.
11. Используя специальный инстру
мент, провернуть коленчатый вал,
установить метки на звездочке колен
чатого вала звездочках распредели
тельных валов так, как показано на ри
сунке ниже.
Примечание
При установке всех меток так,
как показано на рисунке ниже,
шпонка коленчатого вала будет на
правлена на 6 часов.
12. Установить цепь привода газора
спределительного механизма правого
ряда блока цилиндров (см. ниже).
Установка, цепь привода
правого ря да
Примечание
Следить во время сборки за
тем, чтобы в собранные элемен
ты не попали посторонние предметы.
Нанести тонкий слой моторного
масла на все компоненты привода га
зораспределительного механизма.
1. Установить цепь привода ГРМ ле
вого ряда блока цилиндров.
2. Выполнить описанные ниже дей
ствия с натяжителем цепи левого ряда
двигателя перед начало сборки.
• Сместить пластину тяги (А) в на
правлении стрелки, надавив на плун
жер натяжителя (В), как показано на
рисунке ниже.
• Установить стопорный палец ди
аметром 2.5 мм в отверстие корпуса
натяжителя, чтобы заблокировать пе
ремещение плунжера.
Примечание
Если отверстие в пластине тяги
не совмещено с отверстием в
корпусе натяжителя, необходимо про
верить, чтобы первая вырезка плун
жера (А) была совмещ ена со стопор
ным зубом (В), как показано на рисун
ке ниже. Если вырезка на плунжере на
ходится не напротив стопорного зуба,
плунжер необходимо немного извлечь
из корпуса.
Издательство «Монолит:
