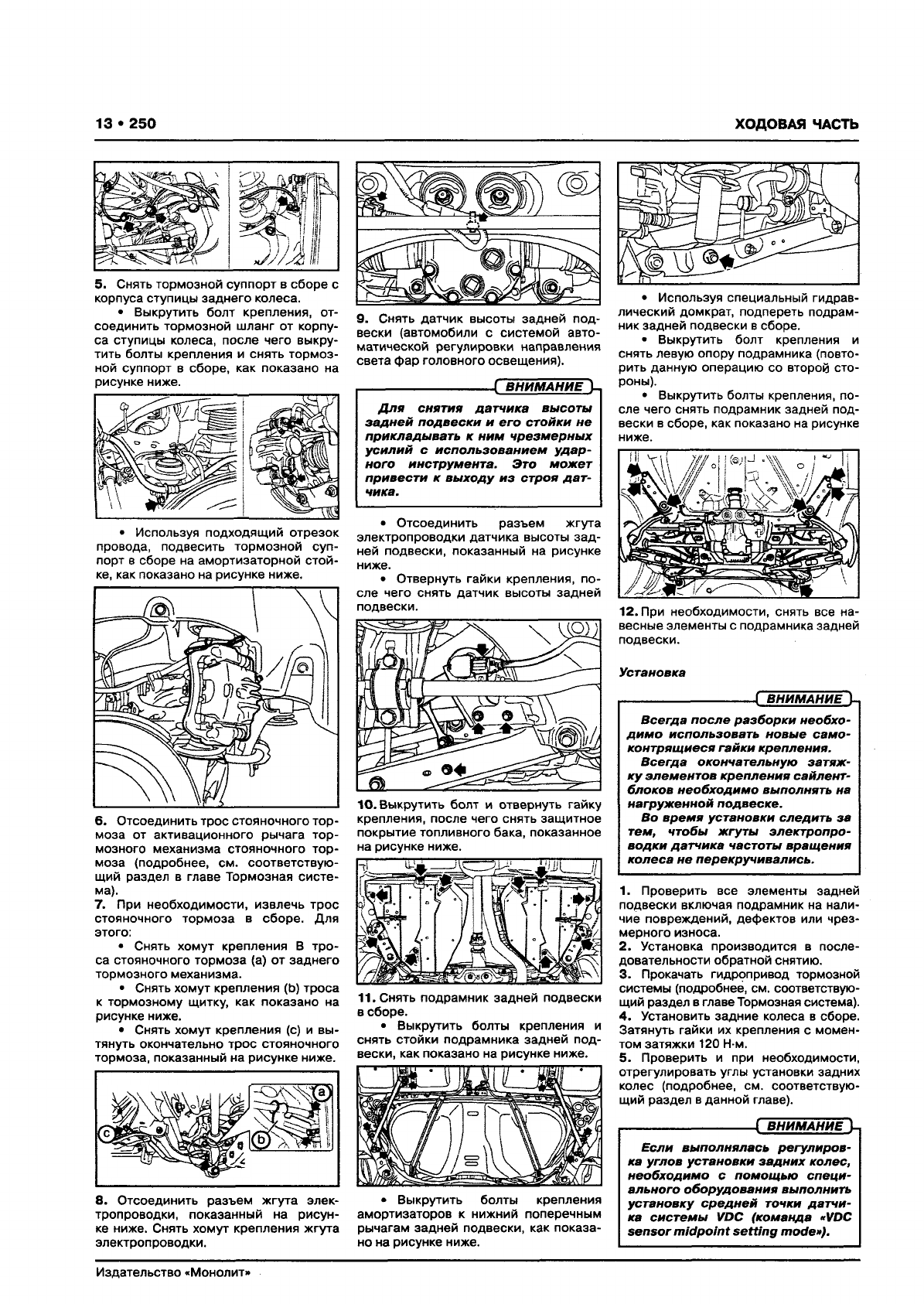

SUBARU XV Руководство по ремонту и эксплуатации, Страница 258

13 • 250
ХОДОВАЯ ЧАСТЬ
5. Снять тормозной суппорт в сборе с
корпуса ступицы заднего колеса.
• Выкрутить болт крепления, от
соединить тормозной шланг от корпу
са ступицы колеса, после чего выкру
тить болты крепления и снять тормоз
ной суппорт в сборе, как показано на
рисунке ниже.
• Используя подходящий отрезок
провода, подвесить тормозной суп
порт в сборе на амортизаторной стой
ке, как показано на рисунке ниже.
6. Отсоединить трос стояночного тор
моза от активационного рычага тор
мозного механизма стояночного тор
моза (подробнее, см. соответствую
щий раздел в главе Тормозная систе
ма).
7. При необходимости, извлечь трос
стояночного тормоза в сборе. Для
этого:
• Снять хомут крепления В тро
са стояночного тормоза (а) от заднего
тормозного механизма.
• Снять хомут крепления (Ь) троса
к тормозному щитку, как показано на
рисунке ниже.
• Снять хомут крепления (с) и вы
тянуть окончательно трос стояночного
тормоза, показанный на рисунке ниже.
8. Отсоединить разъем жгута элек
тропроводки, показанный на рисун
ке ниже. Снять хомут крепления жгута
электропроводки.
9. Снять датчик высоты задней под
вески (автомобили с системой авто
матической регулировки направления
света фар головного освещения).
-------------------------------
[ В Н И М А Н И Е U
Д л я сн ятия д атч ика вы соты
за д н е й по д ве ск и и его стойк и не
прикл адывать к н и м чр езм ер ны х
усил ий с исп о льзо ва нием удар
ного и н стр умен та. Э т о м ож ет
при вести к вы ход у и з строя д а т
чика. * •
• Отсоединить разъем жгута
электропроводки датчика высоты зад
ней подвески, показанный на рисунке
ниже.
• Отвернуть гайки крепления, по
сле чего снять датчик высоты задней
подвески.
10. Выкрутить болт и отвернуть гайку
крепления, после чего снять защитное
покрытие топливного бака, показанное
на рисунке ниже.
11. Снять подрамник задней подвески
в сборе.
• Выкрутить болты крепления и
снять стойки подрамника задней под
вески, как показано на рисунке ниже.
• Выкрутить болты крепления
амортизаторов к нижний поперечным
рычагам задней подвески, как показа
но на рисунке ниже.
• Используя специальный гидрав
лический домкрат, подпереть подрам
ник задней подвески в сборе.
• Выкрутить болт крепления и
снять левую опору подрамника (повто
рить данную операцию со второй сто
роны).
• Выкрутить болты крепления, по
сле чего снять подрамник задней под
вески в сборе, как показано на рисунке
ниже.
12. При необходимости, снять все на
весные элементы с подрамника задней
подвески.
Установка
-------------------------------
( В Н И М А Н И Е Ц
В сегд а п осле разб ор ки необхо
д и м о использовать новы е само-
контря щ иеся гайки крепления.
В сегд а окончательную затяж
ку элем ентов крепления сайлент-
блоков н еобх одим о вы полнять на
нагруж енной подвеске.
В о в ремя установки следить за
тем , чтобы жгуты электропро
водки датчика частоты вращ ения
коле са не перекручивались.
1. Проверить все элементы задней
подвески включая подрамник на нали
чие повреждений, дефектов или чрез
мерного износа.
2. Установка производится в после
довательности обратной снятию.
3. Прокачать гидропривод тормозной
системы (подробнее, см. соответствую
щий раздел в главе Тормозная система).
4. Установить задние колеса в сборе.
Затянуть гайки их крепления с момен
том затяжки 120 Н-м.
5. Проверить и при необходимости,
отрегулировать углы установки задних
колес (подробнее, см. соответствую
щий раздел в данной главе).
-------------------------------
( В Н И М А Н И Е L
Вели вы полнялась регулир ов
ка углов у становки за дн и х колес,
необход им о с п ом ощ ью сп еци
ального оборудования вы полнить
установку с р едней точки да тч и
ка си с те м ы VD C (команда «VDC
senso r m idp oint setting mode»).
