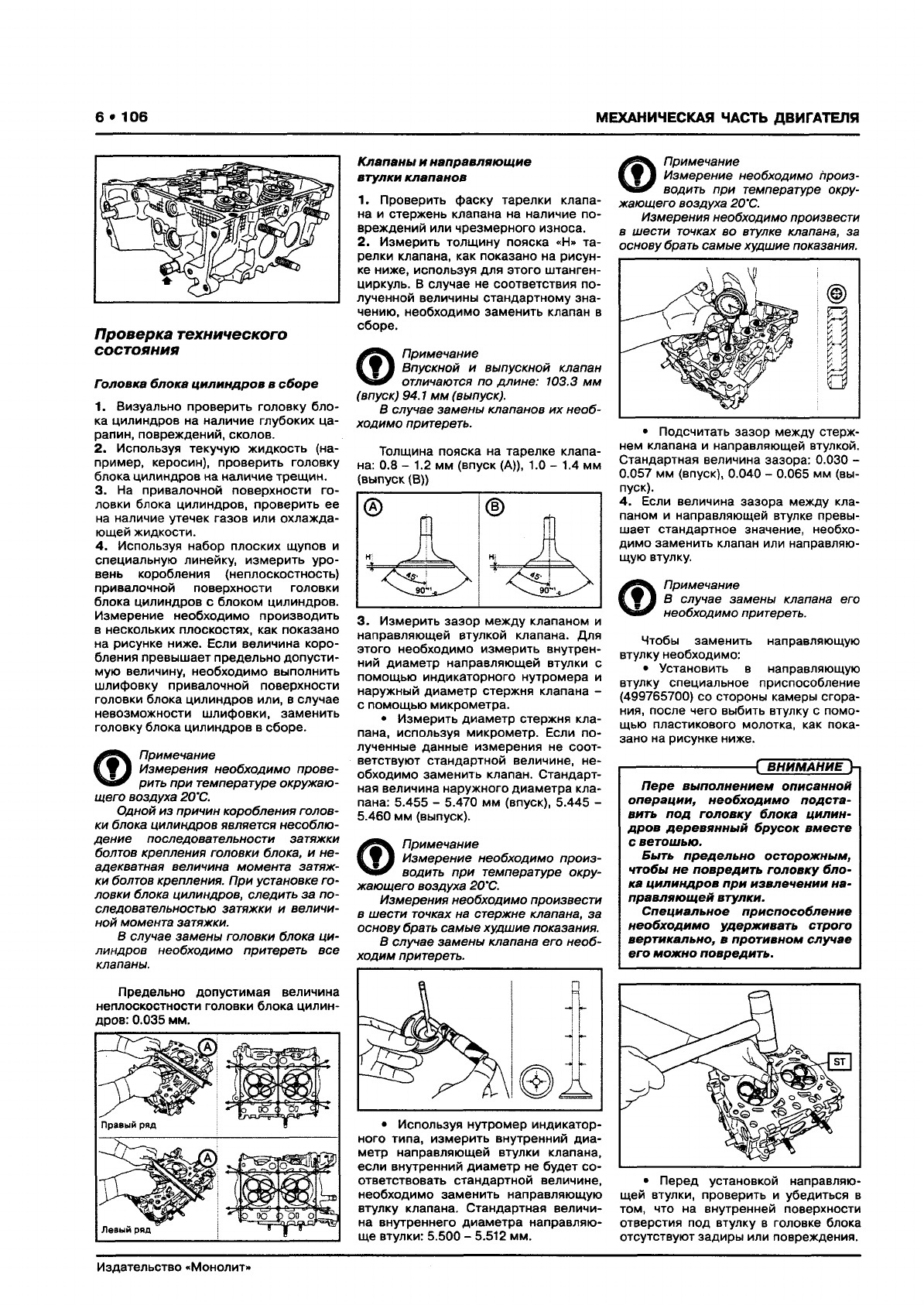

SUBARU XV Руководство по ремонту и эксплуатации, Страница 114

6 • 106
МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
Проверка технического
состояния
Головка блока цилин дров в сб о р е
1. Визуально проверить головку бло
ка цилиндров на наличие глубоких ца
рапин, повреждений, сколов.
2. Используя текучую жидкость (на
пример, керосин), проверить головку
блока цилиндров на наличие трещин.
3. На привалочной поверхности го
ловки блока цилиндров, проверить ее
на наличие утечек газов или охлажда
ющей жидкости.
4. Используя набор плоских щупов и
специальную линейку, измерить уро
вень коробления (неплоскостность)
привалочной поверхности головки
блока цилиндров с блоком цилиндров.
Измерение необходимо производить
в нескольких плоскостях, как показано
на рисунке ниже. Если величина коро
бления превышает предельно допусти
мую величину, необходимо выполнить
шлифовку привалочной поверхности
головки блока цилиндров или, в случае
невозможности шлифовки, заменить
головку блока цилиндров в сборе.
Примечание
Измерения необходимо прове
рить при температуре окружаю
щего воздуха 2 0‘С.
Одной из причин коробления голов
ки блока цилиндров является несоблю
дение последовательности затяжки
болтов крепления головки блока, и не
адекватная величина момента затяж
ки болтов крепления. При установке го
ловки блока цилиндров, следить за по
следовательностью затяжки и величи
ной момента затяжки.
В случае замены головки блока ци
линдров необходимо притереть все
клапаны.
Предельно допустимая величина
неллоскостности головки блока цилин
дров: 0.035 мм.
Клапаны и направляю щ ие
втулки клапанов
1. Проверить фаску тарелки клапа
на и стержень клапана на наличие по
вреждений или чрезмерного износа.
2. Измерить толщину пояска «Н» та
релки клапана, как показано на рисун
ке ниже, используя для этого штанген
циркуль. В случае не соответствия по
лученной величины стандартному зна
чению, необходимо заменить клапан в
сборе.
Примечание
Впускной и выпускной клапан
отличаются по длине: 103.3 мм
(впуск) 94.1 мм (выпуск).
В случае замены клапанов их необ
ходимо притереть.
Толщина пояска на тарелке клапа
на: 0.8 - 1.2 мм (впуск (А)), 1.0 - 1.4 мм
(выпуск (В))
3. Измерить зазор между клапаном и
направляющей втулкой клапана. Для
этого необходимо измерить внутрен
ний диаметр направляющей втулки с
помощью индикаторного нутромера и
наружный диаметр стержня клапана -
с помощью микрометра.
• Измерить диаметр стержня кла
пана, используя микрометр. Если по
лученные данные измерения не соот
ветствуют стандартной величине, не
обходимо заменить клапан. Стандарт
ная величина наружного диаметра кла
пана: 5.455 - 5.470 мм (впуск), 5.445 -
5.460 мм (выпуск).
Примечание
Измерение необходимо произ
водить при температуре окру
жающ его воздуха 20‘С.
Измерения необходимо произвести
в ш ести точках на стержне клапана, за
основу брать самые худшие показания.
В случае замены клапана его необ
ходим притереть.
• Используя нутромер индикатор
ного типа, измерить внутренний диа
метр направляющей втулки клапана,
если внутренний диаметр не будет со
ответствовать стандартной величине,
необходимо заменить направляющую
втулку клапана. Стандартная величи
на внутреннего диаметра направляю
ще втулки: 5.500 - 5.512 мм.
Примечание
Измерение необходимо произ
водить при температуре окру
жающего воздуха 2 0‘С.
Измерения необходимо произвести
в шести точках во втулке клапана, за
основу брать самые худшие показания.
• Подсчитать зазор между стерж
нем клапана и направляющей втулкой.
Стандартная величина зазора: 0.030 -
0.057 мм (впуск), 0.040 - 0.065 мм (вы
пуск).
4. Если величина зазора между кла
паном и направляющей втулке превы
шает стандартное значение, необхо
димо заменить клапан или направляю
щую втулку.
Примечание
В случае замены клапана его
необходимо притереть.
Чтобы заменить направляющую
втулку необходимо:
• Установить в направляющую
втулку специальное приспособление
(499765700) со стороны камеры сгора
ния, после чего выбить втулку с помо
щью пластикового молотка, как пока
зано на рисунке ниже.
-------------------------------
[ В Н И М А Н И Е )-■
П ере вы полнением описанной
операции, н еобх од им о п о д ста
вить п од головку блока цилин
д р о в деревян ны й брусок вм есте
с ветош ью .
Бы ть п ре дельн о осторож ны м,
чтобы не повреди ть головку б ло
ка цилин др ов при и звлечении на
правляю щ ей втулки.
Сп ециальн ое приспособление
необходим о удерж ивать строго
вертикально, в противном случае
его мож но п овредить. •
• Перед установкой направляю
щей втулки, проверить и убедиться в
том, что на внутренней поверхности
отверстия под втулку в головке блока
отсутствуют задиры или повреждения.
Издательство «Монолит'
