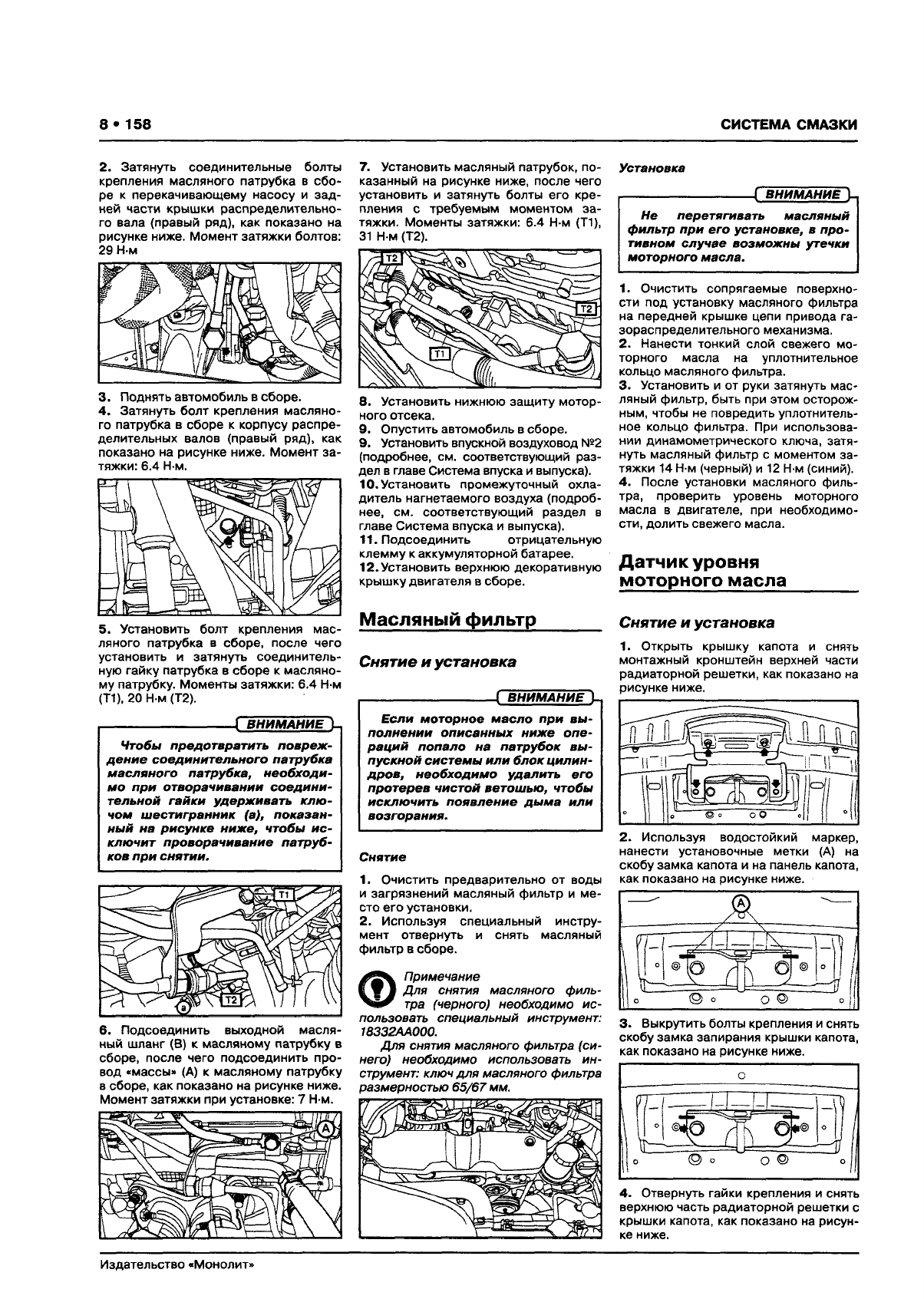

SUBARU XV Руководство по ремонту и эксплуатации, Страница 166

8 • 158 СИСТЕМА СМАЗКИ
2. Затянуть соединительные болты
крепления масляного патрубка в сбо
ре к перекачивающему насосу и зад
ней части крышки распределительно
го вала (правый ряд), как показано на
рисунке ниже. Момент затяжки болтов:
29 Н-м
3. Поднять автомобиль в сборе.
4. Затянуть болт крепления масляно
го патрубка в сборе к корпусу распре
делительных валов (правый ряд), как
показано на рисунке ниже. Момент за
тяжки: 6.4 Н-м.
5. Установить болт крепления мас
ляного патрубка в сборе, после чего
установить и затянуть соединитель
ную гайку патрубка в сборе к масляно
му патрубку. Моменты затяжки: 6.4 Н-м
(Т1), 20 Н-м (Т2).
-------------------------------
[ В Н И М А Н И Е"Ц
Чтобы п ре дотвр ати ть повреж
д е н и е соед ини тель ного патрубка
м асляного патрубка, необх оди
м о п ри отворачивани и соеди н и
тельной гайки удерж ивать клю
чом ш естигранни к (а), показан
ный на рисунке ниже, чтобы и с
клю чи т проворачивание п атр уб
ков при снятии.
6. Подсоединить выходной масля
ный шланг (В) к масляному патрубку в
сборе, после чего подсоединить про
вод «массы» (А) к масляному патрубку
в сборе, как показано на рисунке ниже.
Момент затяжки при установке: 7 Н-м.
7. Установить масляный патрубок, по
казанный на рисунке ниже, после чего
установить и затянуть болты его кре
пления с требуемым моментом за
тяжки. Моменты затяжки: 6.4 Н-м (Т1),
31 Н-м (Т2).
8. Установить нижнюю защиту мотор
ного отсека.
9. Опустить автомобиль в сборе.
9. Установить впускной воздуховод №2
(подробнее, см. соответствующий раз
дел в главе Система впуска и выпуска).
10. Установить промежуточный охла
дитель нагнетаемого воздуха (подроб
нее, см. соответствующий раздел в
главе Система впуска и выпуска).
11. Подсоединить отрицательную
клемму к аккумуляторной батарее.
12. Установить верхнюю декоративную
крышку двигателя в сборе.
Масляный фильтр
_____
Снятие и установка
-------------------------------
( В Н И М А Н И Е )-.
Е сли м ото рное м а сло при вы
по лн ении описанны х ниже о п е
рац и й попало на патрубок вы
пускной си с те м ы или бл ок цилин
д р о в , н еоб хо дим о удалить его
протер ев чистой ветош ью , чтобы
исклю чить появление д ы м а или
возгорания. * 1 2
Сня тие
1. Очистить предварительно от воды
и загрязнений масляный фильтр и ме
сто его установки.
2. Используя специальный инстру
мент отвернуть и снять масляный
фильтр в сборе.
П р и м е ч а ни е
Д л я с н я ти я м а с л я н о го ф и л ь
тр а (ч е р н о го ) н е о б хо д и м о и с
п о л ь зо в а ть с п е ц и а л ьн ы й и н ст р у м е н т :
18332АА000.
Д л я с н я ти я м а с л я н о го ф и ль тр а ( с и
н е г о ) н е о б х о д и м о и с п о л ь з о ва ть и н
с тр у м е н т : к л ю ч д л я м а с л я н о го ф и льтр а
р а з м е р н о с т ью 6 5 /6 7 м м .
Установка
-------------------------------
( ВН И М АН И Е Ц
Не п еретягивать масляный
фильтр при его установке, в про
тивном случае возмож ны утечки
м ото рно го м асла.
1. Очистить сопрягаемые поверхно
сти под установку масляного фильтра
на передней крышке цепи привода га
зораспределительного механизма.
2. Нанести тонкий слой свежего мо
торного масла на уплотнительное
кольцо масляного фильтра.
3. Установить и от руки затянуть мас
ляный фильтр, быть при этом осторож
ным, чтобы не повредить уплотнитель
ное кольцо фильтра. При использова
нии динамометрического ключа, затя
нуть масляный фильтр с моментом за
тяжки 14 Н-м (черный) и 12 Н-м (синий).
4. После установки масляного филь
тра, проверить уровень моторного
масла в двигателе, при необходимо
сти, долить свежего масла.
Датчик уровня
моторного масла
______
Снятие и установка
1. Открыть крышку капота и снять
монтажный кронштейн верхней части
радиаторной решетки, как показано на
рисунке ниже.
2. Используя водостойкий маркер,
нанести установочные метки (А) на
скобу замка капота и на панель капота,
как показано на рисунке ниже.
3. Выкрутить болты крепления и снять
скобу замка запирания крышки капота,
как показано на рисунке ниже.
4. Отвернуть гайки крепления и снять
верхнюю часть радиаторной решетки с
крышки капота, как показано на рисун
ке ниже.
Издательство «Монолит»
