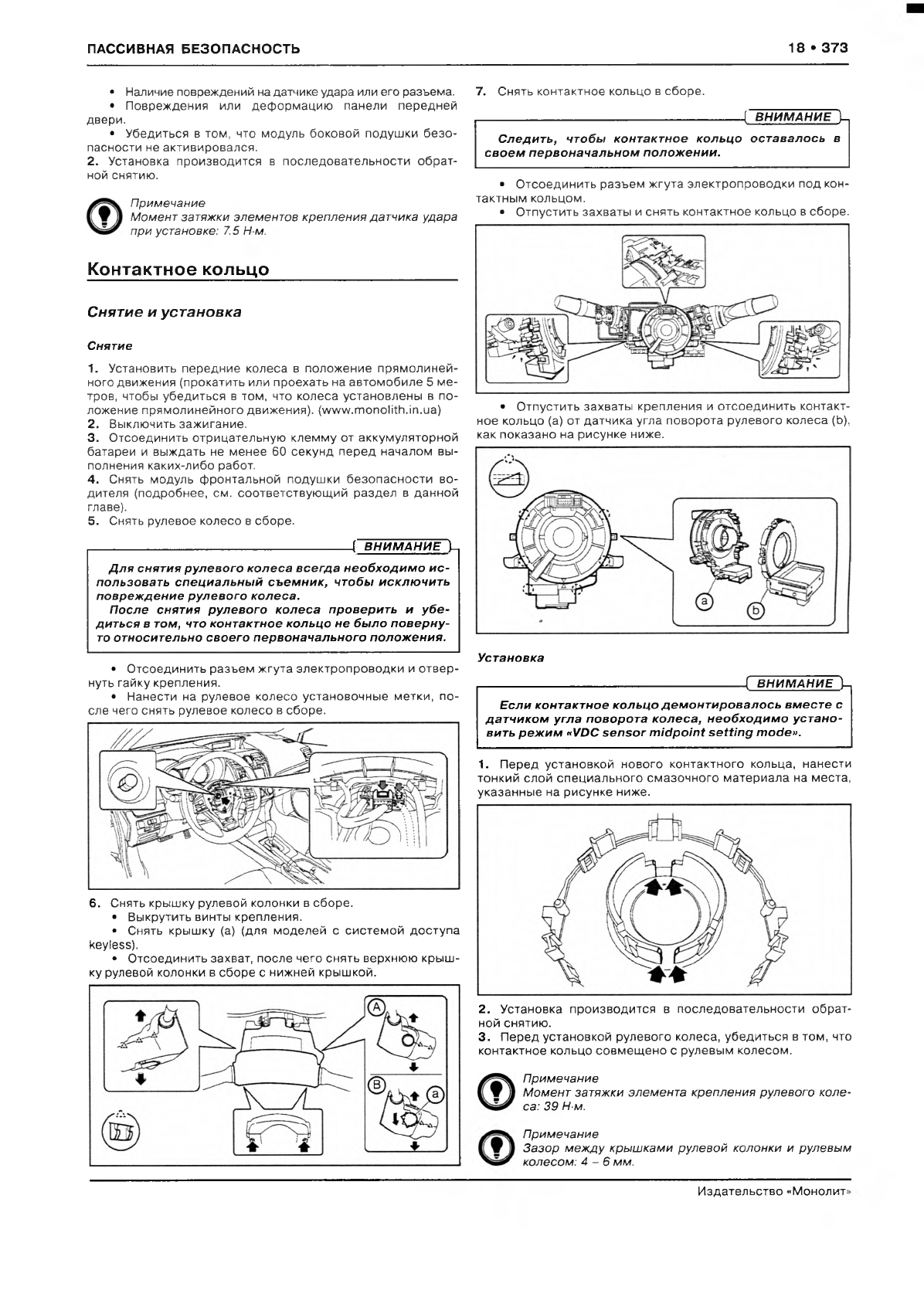

SUBARU XV Руководство по ремонту и эксплуатации, Страница 381

ПАССИВНАЯ БЕЗОПАСНОСТЬ
18 • 373
• Наличие повреждений на датчике удара или его разъема.
• Повреждения или деформацию панели передней
двери.
• Убедиться в том, что модуль боковой подушки безо
пасности не активировался.
2. Установка производится в последовательности обрат
ной снятию.
Примечание
Момент затяжки элементов крепления датчика удара
при установке: 7.5 Н м.
Контактное кольцо
Снятие и установка
Снятие
1. Установить передние колеса в положение прямолиней
ного движения (прокатить или проехать на автомобиле 5 ме
тров, чтобы убедиться в том, что колеса установлены в по
ложение прямолинейного движения), (
www.monolith.in.ua)
2. Выключить зажигание.
3. Отсоединить отрицательную клемму от аккумуляторной
батареи и выждать не менее 60 секунд перед началом вы
полнения каких-либо работ.
4. Снять модуль фронтальной подушки безопасности во
дителя (подробнее, см. соответствующий раздел в данной
главе).
5. Снять рулевое колесо в сборе.
___________________________________________
( ВНИМАНИЕ )-.
Для снятия рулевого колеса всегда необходимо ис
пользовать специальный съемник, чтобы исключить
повреждение рулевого колеса.
После снятия рулевого колеса проверить и убе
диться в том, что контактное кольцо не было поверну
то относительно своего первоначального положения.
• Отсоединить разъем жгута электропроводки и отвер
нуть гайку крепления.
• Нанести на рулевое колесо установочные метки, по
сле чего снять рулевое колесо в сборе.
6. Снять крышку рулевой колонки в сборе.
• Выкрутить винты крепления.
• Снять крышку (а) (для моделей с системой доступа
keyless).
• Отсоединить захват, после чего снять верхнюю крыш
ку рулевой колонки в сборе с нижней крышкой.
7. Снять контактное кольцо в сборе.
____________________________________________[ ВНИМАНИЕ Ц
Следить, чтобы контактное кольцо оставалось в
своем первоначальном положении.
• Отсоединить разъем жгута электропроводки под кон
тактным кольцом.
• Отпустить захваты и снять контактное кольцо в сборе.
• Отпустить захваты крепления и отсоединить контакт
ное кольцо (а) от датчика угла поворота рулевого колеса (Ь),
как показано на рисунке ниже.
Установка
____________________________________________ ( ВНИМАНИЕ V-
Если контактное кольцо демонтировалось вместе с
датчиком угла поворота колеса, необходимо устано
вить режим «VDC sensor midpoint setting mode”.
1. Перед установкой нового контактного кольца, нанести
тонкий слой специального смазочного материала на места,
указанные на рисунке ниже.
2. Установка производится в последовательности обрат
ной снятию.
3. Перед установкой рулевого колеса, убедиться в том, что
контактное кольцо совмещено с рулевым колесом.
Примечание
Момент затяжки элемента крепления рулевого коле
са: 39 Н-м.
Примечание
Зазор между крышками рулевой колонки и рулевым
колесом: 4 - 6 мм.
Издательство «Монолит;
