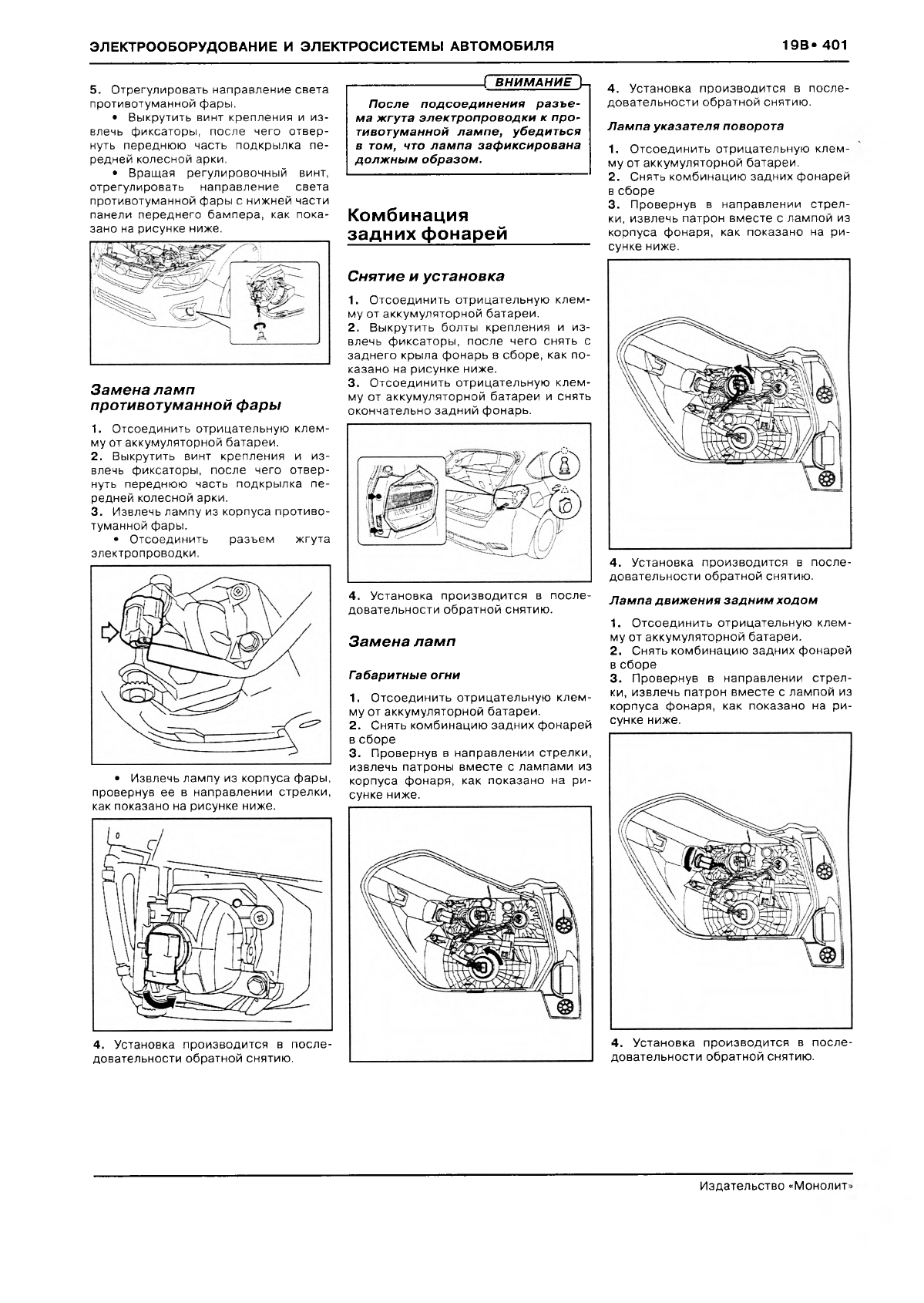

SUBARU XV Руководство по ремонту и эксплуатации, Страница 409

ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОСИСТЕМЫ АВТОМОБИЛЯ
19В» 401
5. Отрегулировать направление света
противотуманной фары.
• Выкрутить винт крепления и из
влечь фиксаторы, после чего отвер
нуть переднюю часть подкрылка пе
редней колесной арки.
• Вращая регулировочный винт,
отрегулировать направление света
противотуманной фары с нижней части
панели переднего бампера, как пока
зано на рисунке ниже.
Замена ламп
противотуманной фары
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Выкрутить винт крепления и из
влечь фиксаторы, после чего отвер
нуть переднюю часть подкрылка пе
редней колесной арки.
3. Извлечь лампу из корпуса противо
туманной фары.
• Отсоединить разъем жгута
электропроводки.
• Извлечь лампу из корпуса фары,
провернув ее в направлении стрелки,
как показано на рисунке ниже.
4. Установка производится в после
довательности обратной снятию.
____________________
[ ВНИ МАНИЕ Ц
После п одсоединения разъ е
ма ж гута эл ектропр овод ки к п р о
тивотум анной лам пе, убедиться
в том, что лам па заф иксирована
долж ны м образом .
Комбинация
задних фонарей
Снятие и установка
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Выкрутить болты крепления и из
влечь фиксаторы, после чего снять с
заднего крыла фонарь в сборе, как по
казано на рисунке ниже.
3. Отсоединить отрицательную клем
му от аккумуляторной батареи и снять
окончательно задний фонарь.
4. Установка производится в после
довательности обратной снятию.
Замена ламп
Габаритны е огни
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Снять комбинацию задних фонарей
в сборе
3. Провернув в направлении стрелки,
извлечь патроны вместе с лампами из
корпуса фонаря, как показано на ри
сунке ниже.
4. Установка производится в после
довательности обратной снятию.
Лам па указателя поворота
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Снять комбинацию задних фонарей
в сборе
3. Провернув в направлении стрел
ки, извлечь патрон вместе с лампой из
корпуса фонаря, как показано на ри
сунке ниже.
4. Установка производится в после
довательности обратной снятию.
Лам па движ ения за дни м ходом
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Снять комбинацию задних фонарей
в сборе
3. Провернув в направлении стрел
ки, извлечь патрон вместе с лампой из
корпуса фонаря, как показано на ри
сунке ниже.
4. Установка производится в после
довательности обратной снятию.
Издательство «Монолит^
