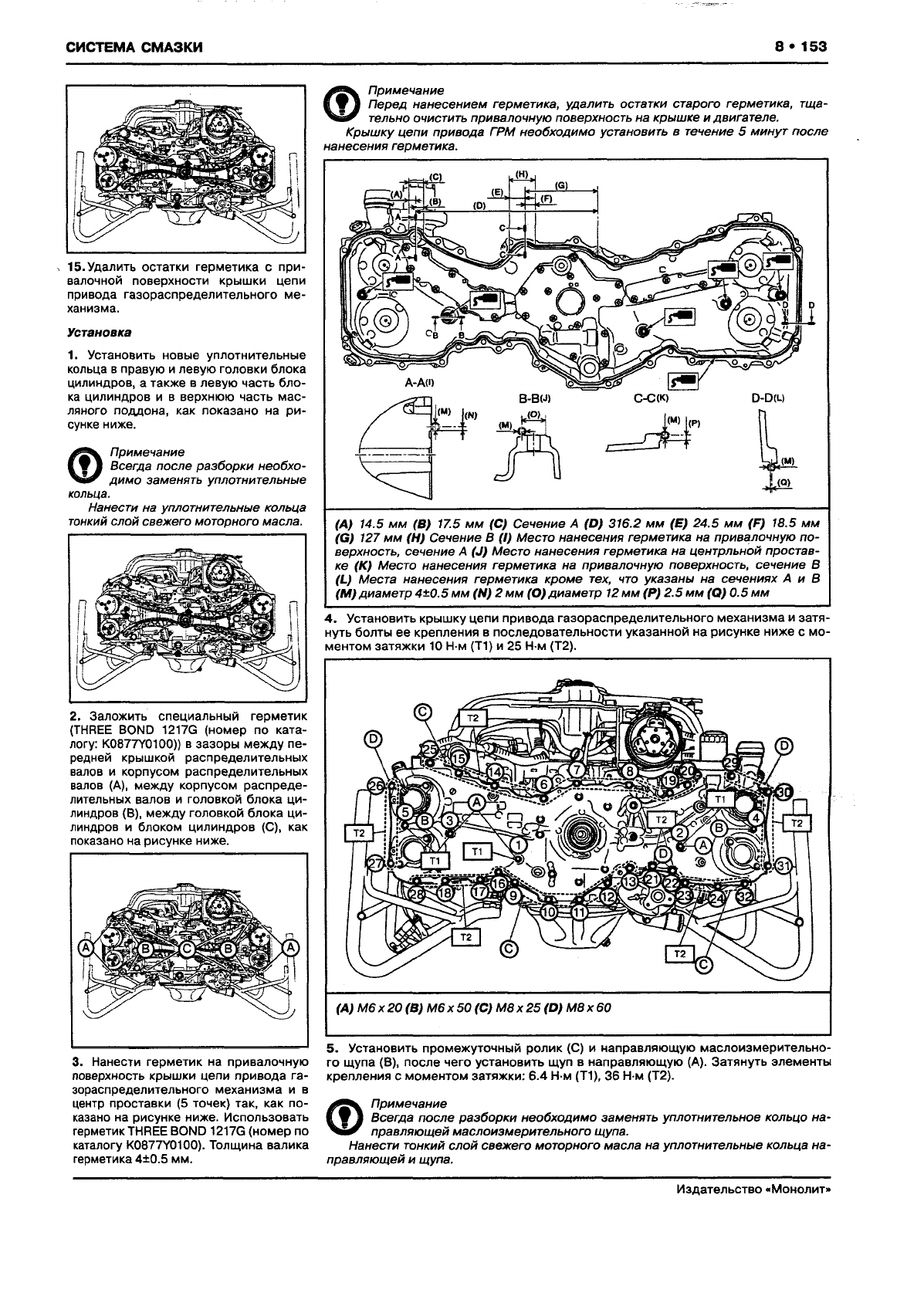

SUBARU XV Руководство по ремонту и эксплуатации, Страница 161

СИСТЕМА СМАЗКИ
8 • 153
15. Удалить остатки герметика с при-
валочной поверхности крышки цепи
привода газораспределительного ме
ханизма.
Установка
1. Установить новые уплотнительные
кольца в правую и левую головки блока
цилиндров, а также в левую часть бло
ка цилиндров и в верхнюю часть мас
ляного поддона, как показано на ри
сунке ниже.
©
Примечание
Всегда после разборки необхо
димо заменять уплотнительные
кольца.
Нанести на уплотнительные кольца
тонкий слой свежего моторного масла.
2. Заложить специальный герметик
(THREE BOND 1217G (номер по ката
логу: K0877Y0100)) в зазоры между пе
редней крышкой распределительных
валов и корпусом распределительных
валов (А), между корпусом распреде
лительных валов и головкой блока ци
линдров (В), между головкой блока ци
линдров и блоком цилиндров (С), как
показано на рисунке ниже. 3
3. Нанести герметик на привалочную
поверхность крышки цепи привода га
зораспределительного механизма и в
центр проставки (5 точек) так, как по
казано на рисунке ниже. Использовать
герметик THREE BOND 1217G (номер по
каталогу K0877Y0100). Толщина валика
герметика 4±0.5 мм.
Примечание
W в Перед нанесением герметика, удалить остатки старого герметика, тща-
Ф
тельно очистить привалочную поверхность на крышке и двигателе.
Крышку цепи привода ГРМ необходимо установить в течение 5 минут после
нанесения герметика.
(А) 14.5 мм (В) 17.5 мм (С) Сечение A (D) 316.2 мм (Е) 24.5 мм (F) 18.5 мм
(G) 127 мм (Н) Сечение В (I) Место нанесения герметика на привалочную по
верхность, сечение A (J) М есто нанесения герметика на центрльной простав
ке (К) Место нанесения герметика на привалочную поверхность, сечение В
(L) Места нанесения герметика кроме тех, что указаны на сечениях А и В
(M) диаметр 4±0.5 мм (N) 2 мм (О) диаметр 12 мм (Р) 2.5 мм (Q) 0.5 мм
4. Установить крышку цепи привода газораспределительного механизма и затя
нуть болты ее крепления в последовательности указанной на рисунке ниже с мо
ментом затяжки 10 Н-м (Т1) и 25 Н-м (Т2).
5. Установить промежуточный ролик (С) и направляющую маслоизмерительно
го щупа (В), после чего установить щуп в направляющую (А). Затянуть элементы
крепления с моментом затяжки: 6.4 Н-м (Т1), 36 Н-м (Т2).
©
Примечание
Всегда после разборки необходимо заменять уплотнительное кольцо на
правляющей маслоизмерительного щупа.
Нанести тонкий слой свежего м оторного масла на уплотнительные кольца на
правляющей и щупа.
