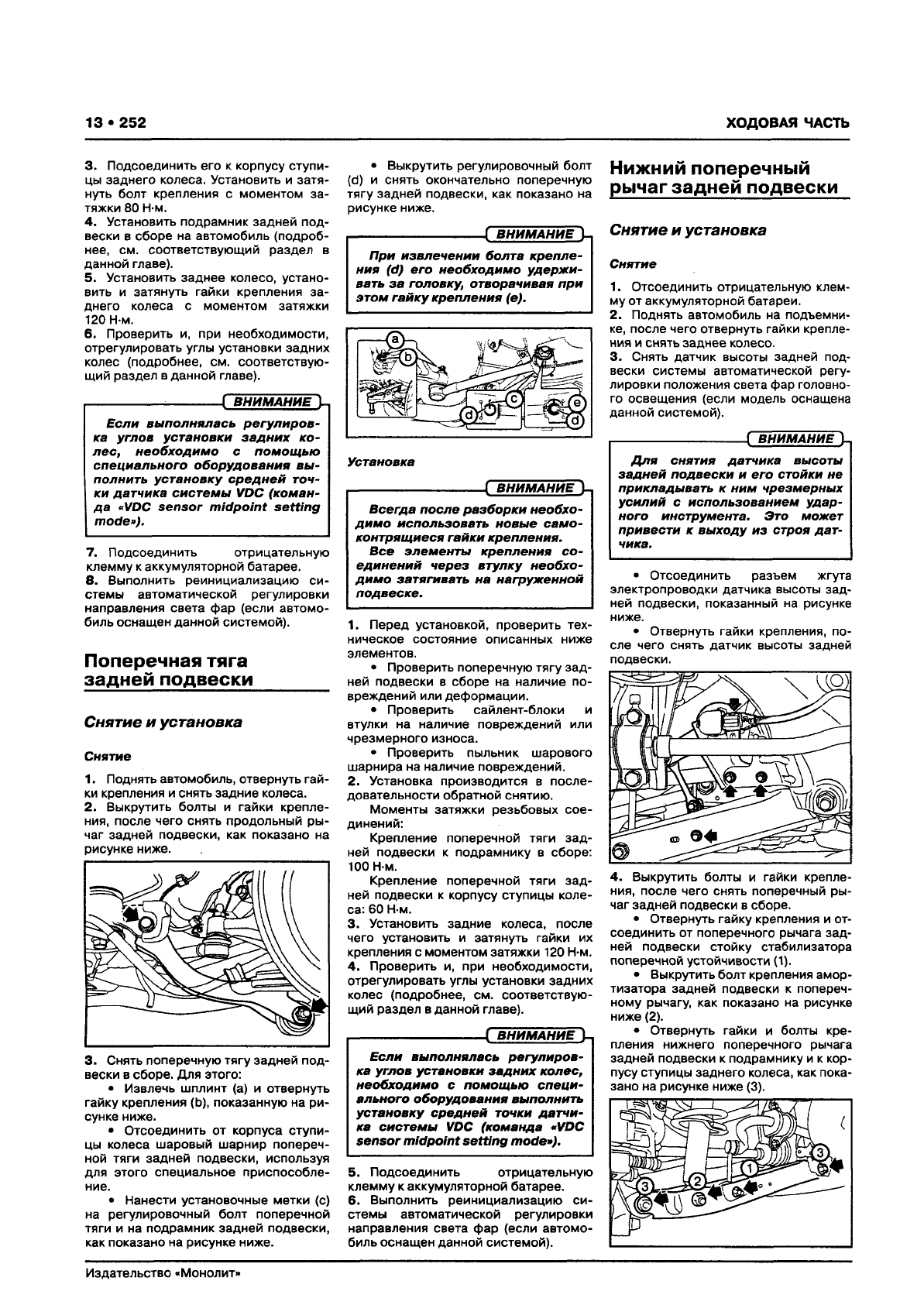

SUBARU XV Руководство по ремонту и эксплуатации, Страница 260

13 • 252 ХОДОВАЯ ЧАСТЬ
3. Подсоединить его к корпусу ступи
цы заднего колеса. Установить и затя
нуть болт крепления с моментом за
тяжки 80 Н-м.
4. Установить подрамник задней под
вески в сборе на автомобиль (подроб
нее, см. соответствующий раздел в
данной главе).
5. Установить заднее колесо, устано
вить и затянуть гайки крепления за
днего колеса с моментом затяжки
120 Н-м.
6. Проверить и, при необходимости,
отрегулировать углы установки задних
колес (подробнее, см. соответствую
щий раздел в данной главе).
-------------------------------
1 В Н И М А Н И Е Ц
Е сли вы полнял ась р е гулиров
ка углов уста новки за д н и х ко
л е с, н еоб ход и м о с п о м о щ ью
спец иал ьн ого о борудован и я вы
полнить установ ку с р е д н е й точ
ки датчика с и с те м ы V D C (коман
д а «VDC se n so r m idpoin t settin g
mode»).
7. Подсоединить отрицательную
клемму к аккумуляторной батарее.
8. Выполнить реинициализацию си
стемы автоматической регулировки
направления света фар (если автомо
биль оснащен данной системой).
Поперечная тяга
задней подвески
______
Снятие и установка
Сн ятие
1. Поднять автомобиль, отвернуть гай
ки крепления и снять задние колеса.
2. Выкрутить болты и гайки крепле
ния, после чего снять продольный ры
чаг задней подвески, как показано на
рисунке ниже.
3. Снять поперечную тягу задней под
вески в сборе. Для этого:
• Извлечь шплинт (а) и отвернуть
гайку крепления (Ь), показанную на ри
сунке ниже.
• Отсоединить от корпуса ступи
цы колеса шаровый шарнир попереч
ной тяги задней подвески, используя
для этого специальное приспособле
ние.
• Нанести установочные метки (с)
на регулировочный болт поперечной
тяги и на подрамник задней подвески,
как показано на рисунке ниже.
• Выкрутить регулировочный болт
(d) и снять окончательно поперечную
тягу задней подвески, как показано на
рисунке ниже.
-------------------------------
[ В Н И М А Н И Е Ц
П ри извлеч ении б олта к репле
ния (d) его нео бходи м о удерж и
вать з а головку, отворачивая п ри
это м га йку креп ления (е).
Установка
-------------------------------
[ В Н И М А Н И Е )-■
В сегд а п о сл е р азб орк и не обхо
д и м о исполь зовать новы е сам о -
ко нтрящ и еся гайки крепления.
В с е эл ем е нты крепления с о
един ени й ч ер ез втулку необхо
д и м о затягивать на нагруж енной
подв еск е.
1. Перед установкой, проверить тех
ническое состояние описанных ниже
элементов.
• Проверить поперечную тягу зад
ней подвески в сборе на наличие по
вреждений или деформации.
• Проверить сайлент-блоки и
втулки на наличие повреждений или
чрезмерного износа.
• Проверить пыльник шарового
шарнира на наличие повреждений.
2. Установка производится в после
довательности обратной снятию.
Моменты затяжки резьбовых сое
динений:
Крепление поперечной тяги зад
ней подвески к подрамнику в сборе:
100 Н-м.
Крепление поперечной тяги зад
ней подвески к корпусу ступицы коле
са: 60 Н-м.
3. Установить задние колеса, после
чего установить и затянуть гайки их
крепления с моментом затяжки 120 Н-м.
4. Проверить и, при необходимости,
отрегулировать углы установки задних
колес (подробнее, см. соответствую
щий раздел в данной главе).
-------------------------------
[ В Н И М А Н И Е 'Ц
Е сли выполнялась регули ро в
ка углов установки за д н и х колес,
необходи м о с пом ощ ью спец и
ального оборудования вы полнить
установ ку ср е д н е й точки да тч и
ка си стем ы VDC (команда * *VDC
se n s o r m idp oint setting mode»).
5. Подсоединить отрицательную
клемму к аккумуляторной батарее.
6. Выполнить реинициализацию си
стемы автоматической регулировки
направления света фар (если автомо
биль оснащен данной системой).
Нижний поперечный
рычаг задней подвески
Снятие и установка
Сн ятие
1. Отсоединить отрицательную клем
му от аккумуляторной батареи.
2. Поднять автомобиль на подъемни
ке, после чего отвернуть гайки крепле
ния и снять заднее колесо.
3. Снять датчик высоты задней под
вески системы автоматической регу
лировки положения света фар головно
го освещения (если модель оснащена
данной системой).
-------------------------------
( В Н И М АН И Е Ц
Д л я сн ятия датчика высоты
за д н е й подвески и его стойки не
приклады вать к н им чрезмерны х
усил ий с исп ол ьзовани ем уда р
ного и н струм ента . Э то мож ет
прив ести к вы ходу из стр оя д а т
чика.
• Отсоединить разъем жгута
электропроводки датчика высоты зад
ней подвески, показанный на рисунке
ниже.
* Отвернуть гайки крепления, по
сле чего снять датчик высоты задней
подвески.
4. Выкрутить болты и гайки крепле
ния, после чего снять поперечный ры
чаг задней подвески в сборе.
• Отвернуть гайку крепления и от
соединить от поперечного рычага зад
ней подвески стойку стабилизатора
поперечной устойчивости (1).
• Выкрутить болт крепления амор
тизатора задней подвески к попереч
ному рычагу, как показано на рисунке
ниже (2).
• Отвернуть гайки и болты кре
пления нижнего поперечного рычага
задней подвески к подрамнику и к кор
пусу ступицы заднего колеса, как пока
зано на рисунке ниже (3).
