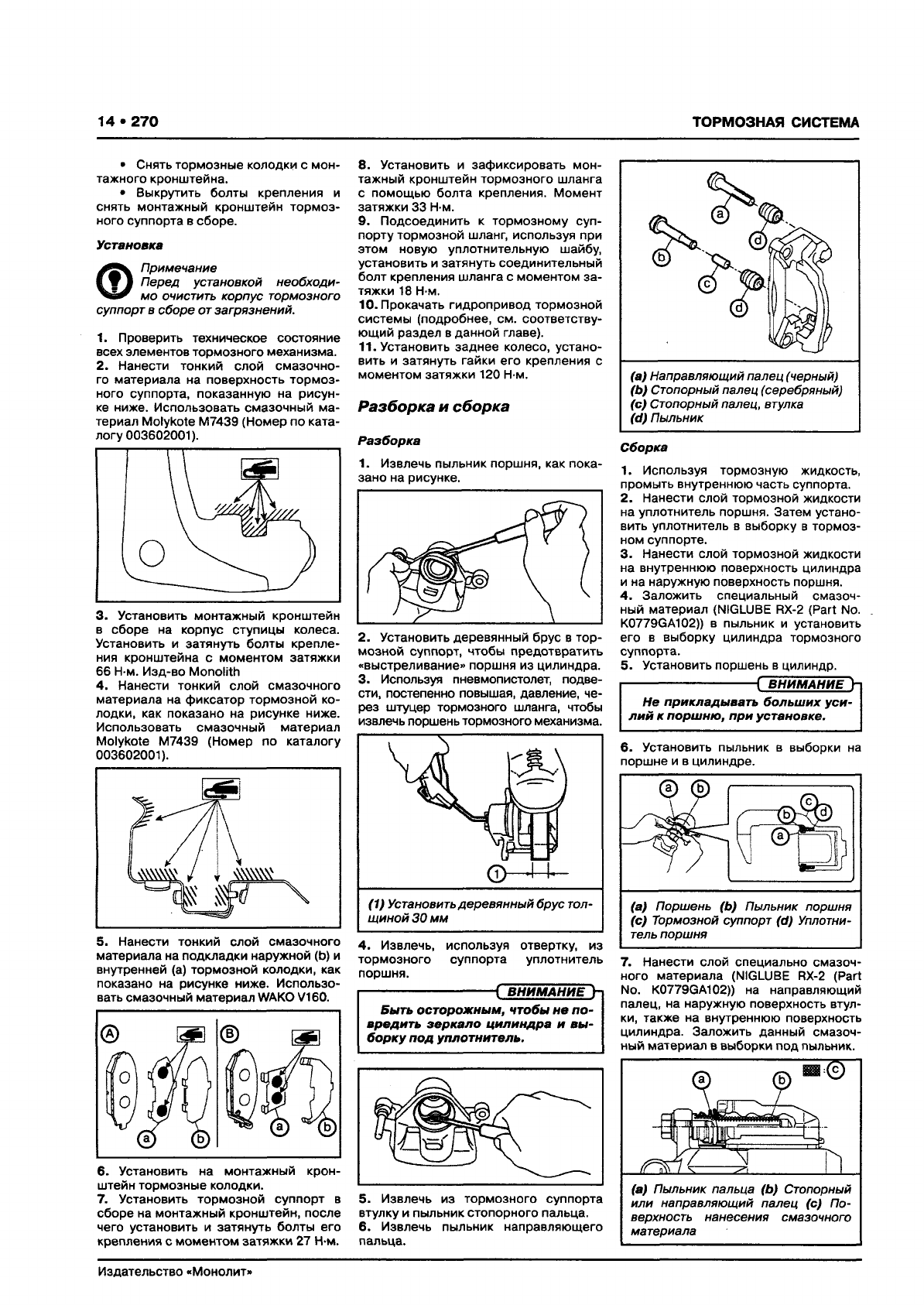

14 • 270
ТОРМОЗНАЯ СИСТЕМА
• Снять тормозные колодки с мон
тажного кронштейна.
• Выкрутить болты крепления и
снять монтажный кронштейн тормоз
ного суппорта в сборе.
Установка
Примечание
V 1 Перед установкой необходи
мо очистить корпус тормозного
суппорт в сборе о т загрязнений.
1. Проверить техническое состояние
всех элементов тормозного механизма.
2. Нанести тонкий слой смазочно
го материала на поверхность тормоз
ного суппорта, показанную на рисун
ке ниже. Использовать смазочный ма
териал Molykote М7439 (Номер по ката
логу 003602001).
3. Установить монтажный кронштейн
в сборе на корпус ступицы колеса.
Установить и затянуть болты крепле
ния кронштейна с моментом затяжки
66 Н-м. Изд-во Monolith
4 . Нанести тонкий слой смазочного
материала на фиксатор тормозной ко
лодки, как показано на рисунке ниже.
Использовать смазочный материал
Molykote М7439 (Номер по каталогу
003602001).
5. Нанести тонкий слой смазочного
материала на подкладки наружной (Ь) и
внутренней (а) тормозной колодки, как
показано на рисунке ниже. Использо
вать смазочный материал WAKO V160.
6. Установить на монтажный крон
штейн тормозные колодки.
7. Установить тормозной суппорт в
сборе на монтажный кронштейн, после
чего установить и затянуть болты его
крепления с моментом затяжки 27 Н-м.
8. Установить и зафиксировать мон
тажный кронштейн тормозного шланга
с помощью болта крепления. Момент
затяжки 33 Н-м.
9. Подсоединить к тормозному суп
порту тормозной шланг, используя при
этом новую уплотнительную шайбу,
установить и затянуть соединительный
болт крепления шланга с моментом за
тяжки 18 Н-м.
1 0 . Прокачать гидропривод тормозной
системы (подробнее, см. соответству
ющий раздел в данной главе).
11. Установить заднее колесо, устано
вить и затянуть гайки его крепления с
моментом затяжки 120 Н-м.
Разборка и сборка
Разборка
1. Извлечь пыльник поршня, как пока
зано на рисунке.
2. Установить деревянный брус в тор
мозной суппорт, чтобы предотвратить
«выстреливание» поршня из цилиндра.
3. Используя пневмопистолет, подве
сти, постепенно повышая, давление, че
рез штуцер тормозного шланга, чтобы
извлечь поршень тормозного механизма.
4 . Извлечь, используя отвертку, из
тормозного суппорта уплотнитель
поршня.
-------------------------------
( В Н И М А Н И Е h
Бы ть осторож ны м, чтобы н а п о
вре дить зе ркало цил индра и вы
бо рк у под уплотнитель.
5. Извлечь из тормозного суппорта
втулку и пыльник стопорного пальца.
6. Извлечь пыльник направляющего
пальца.
Сборка
1. Используя тормозную жидкость,
промыть внутреннюю часть суппорта.
2. Нанести слой тормозной жидкости
на уплотнитель поршня. Затем устано
вить уплотнитель в выборку в тормоз
ном суппорте.
3. Нанести слой тормозной жидкости
на внутреннюю поверхность цилиндра
и на наружную поверхность поршня.
4 . Заложить специальный смазоч
ный материал (NIGLUBE RX-2 (Part No.
K0779GA102)) в пыльник и установить
его в выборку цилиндра тормозного
суппорта.
5. Установить поршень в цилиндр.
( В Н И М А Н И Е Ь
Не приклады вать больш их уси
л ий к порш ню , при установке.
6. Установить пыльник в выборки на
поршне и в цилиндре.
7 . Нанести слой специально смазоч
ного материала (NIGLUBE RX-2 (Part
No. K0779GA102)) на направляющий
палец, на наружную поверхность втул
ки, также на внутреннюю поверхность
цилиндра. Заложить данный смазоч
ный материал в выборки под пыльник.
/-Ч л ШШ
© ©
w
3
/ П Г .
ил mill
S t— —
n.
(а) Пыльник пальца (Ь) Стопорный
или направляющий палец (с) По
верхность нанесения смазочного
материала
Издательство «Монолит'
