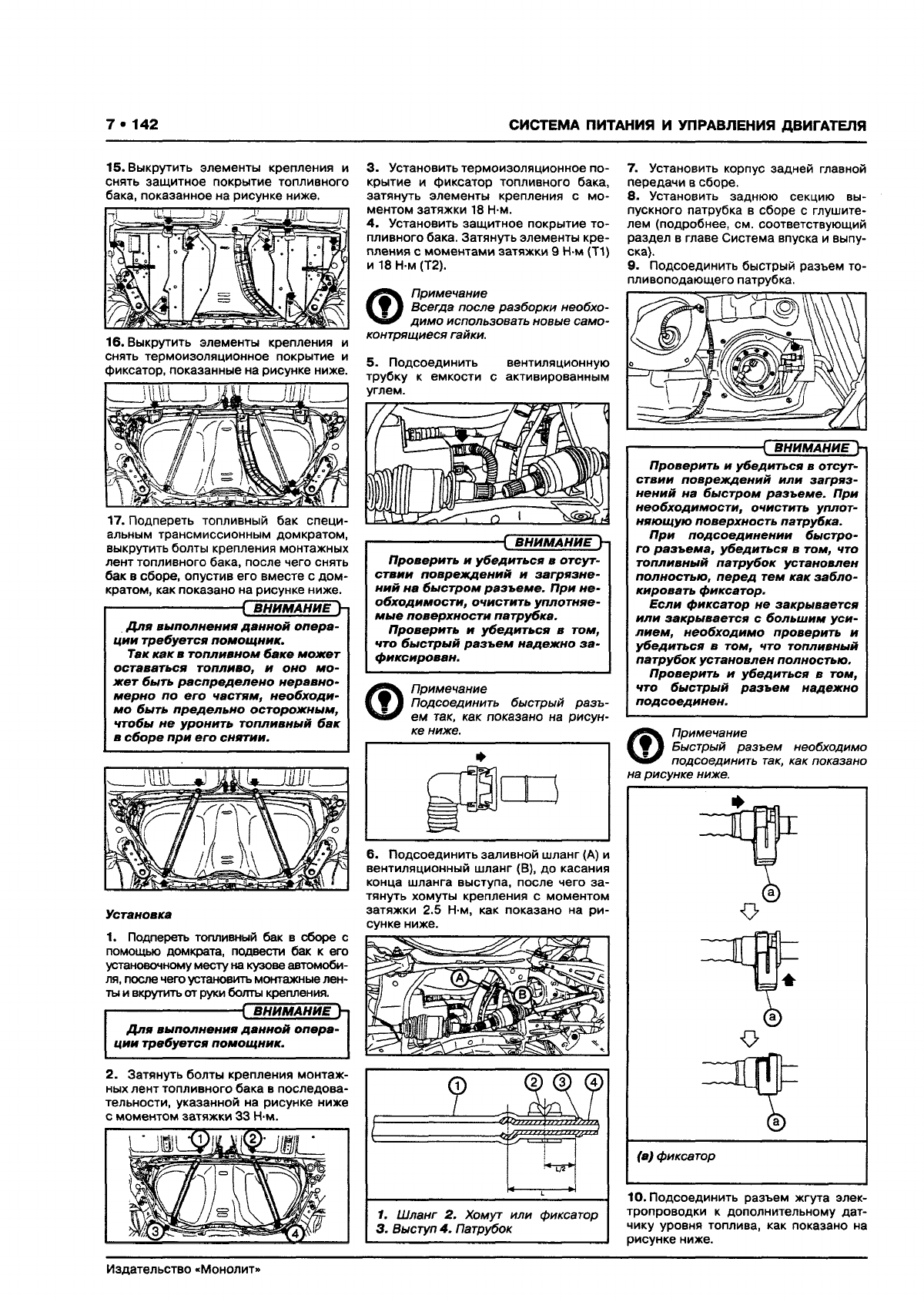

SUBARU XV Руководство по ремонту и эксплуатации, Страница 150

7 • 142
СИСТЕМА ПИТАНИЯ И УПРАВЛЕНИЯ ДВИГАТЕЛЯ
15. Выкрутить элементы крепления и
снять защитное покрытие топливного
бака, показанное на рисунке ниже.
16. Выкрутить элементы крепления и
снять термоизоляционное покрытие и
фиксатор, показанные на рисунке ниже.
17. Подпереть топливный бак специ
альным трансмиссионным домкратом,
выкрутить болты крепления монтажных
лент топливного бака, после чего снять
бак в сборе, опустив его вместе с дом
кратом, как показано на рисунке ниже.
-------------------------------
[ В Н И М А Н И Е Ь
Д л я вы полнения дан н о й о п ера
ции тре буется помощ ник.
Так как а топливном баке м о ж ет
остава ть ся топливо, и он о м о
ж е т быть р а сп р едел е н о неравно
м ерно по его частям, необх оди
м о быть пре дельн о осторож ны м,
чтобы не уронить топливны й бак
в сб оре при е го сн ятии.
Установка
1. Подпереть топливный бак в сборе с
помощью домкрата, подвести бак к его
установочному месту на кузове автомоби
ля, после чего установить монтажные лен
ты и вкрутить от руки болты крепления.
-------------------------------( В Н И М А Н И Е Ь
Д л я вы полнения да н н о й о пер а
ци и т ребуе тся пом ощ ник.
2. Затянуть болты крепления монтаж
ных лент топливного бака в последова
тельности, указанной на рисунке ниже
с моментом затяжки 33 Н-м.
3. Установить термоизоляционное по
крытие и фиксатор топливного бака,
затянуть элементы крепления с мо
ментом затяжки 18 Н-м.
4 . Установить защитное покрытие то
пливного бака. Затянуть элементы кре
пления с моментами затяжки 9 Н-м (Т1)
и 18 Н-м (Т2).
П р и м е чани е
В с е гд а п о с л е р а з б о р к и н е о б х о
д и м о и с п о л ьзо в а ть н о вы е с а м о -
к о н тр я щ и е с я га й ки.
5. Подсоединить вентиляционную
трубку к емкости с активированным
углем.
------------------------------
( В Н И М А Н И Е Ь
П ро верить и у бед и ться в отсут
стви и п овреж дени й и загр я зн е
ний на б ы стр о м разъем е. П ри н е
обх од и м ости, очи стить уплотн яе
м ы е поверхности патрубка.
П ро верить и уб е диться в том ,
что б ы стры й р а зъ ем н адеж но з а
ф иксирован.
П р и м е ч а ни е
П о д с о е д и н и ть б ы с тр ы й р а з ъ
е м так , к ак п о к аза н о на р и с у н
ке н иж е.
6. Подсоединить заливной шланг (А) и
вентиляционный шланг (В), до касания
конца шланга выступа, после чего за
тянуть хомуты крепления с моментом
затяжки 2.5 Н-м, как показано на ри
сунке ниже.
7. Установить корпус задней главной
передачи в сборе.
8. Установить заднюю секцию вы
пускного патрубка в сборе с глушите
лем (подробнее, см. соответствующий
раздел в главе Система впуска и выпу
ска).
9. Подсоединить быстрый разъем то
пливоподающего патрубка.
------------------------------( В Н И М АНИ Е Ь
Провери ть и у бе ди ться в отсу т
ствии повреж дений или загряз
нен ий на бы стр ом разъ ем е . При
необхо ди м ости , очистить уплот
няю щ ую поверхность патрубка.
П ри подсое ди н ен и и б ы стро
го разъем а, уб едиться в том, что
топливный патрубок установлен
полностью , перед те м как за бло
кировать ф иксатор.
Е сли ф иксатор не закрывается
или закры вается с больш им уси
лие м , необходи мо проверить и
убеди ться в том, что топливный
патрубок установлен полностью .
Провери ть и убедиться в том,
что быстры й разъем надеж но
подсое ди нен.
©
П р и м е ча ни е
Б ы с тр ы й р а зъ е м н е об ход и м о
п о д с о е д и н и ть так, ка к по ка з ан о
н а р и с у н к е н иж е .
10. Подсоединить разъем жгута элек
тропроводки к дополнительному дат
чику уровня топлива, как показано на
рисунке ниже.
Издательство «Монолит'
