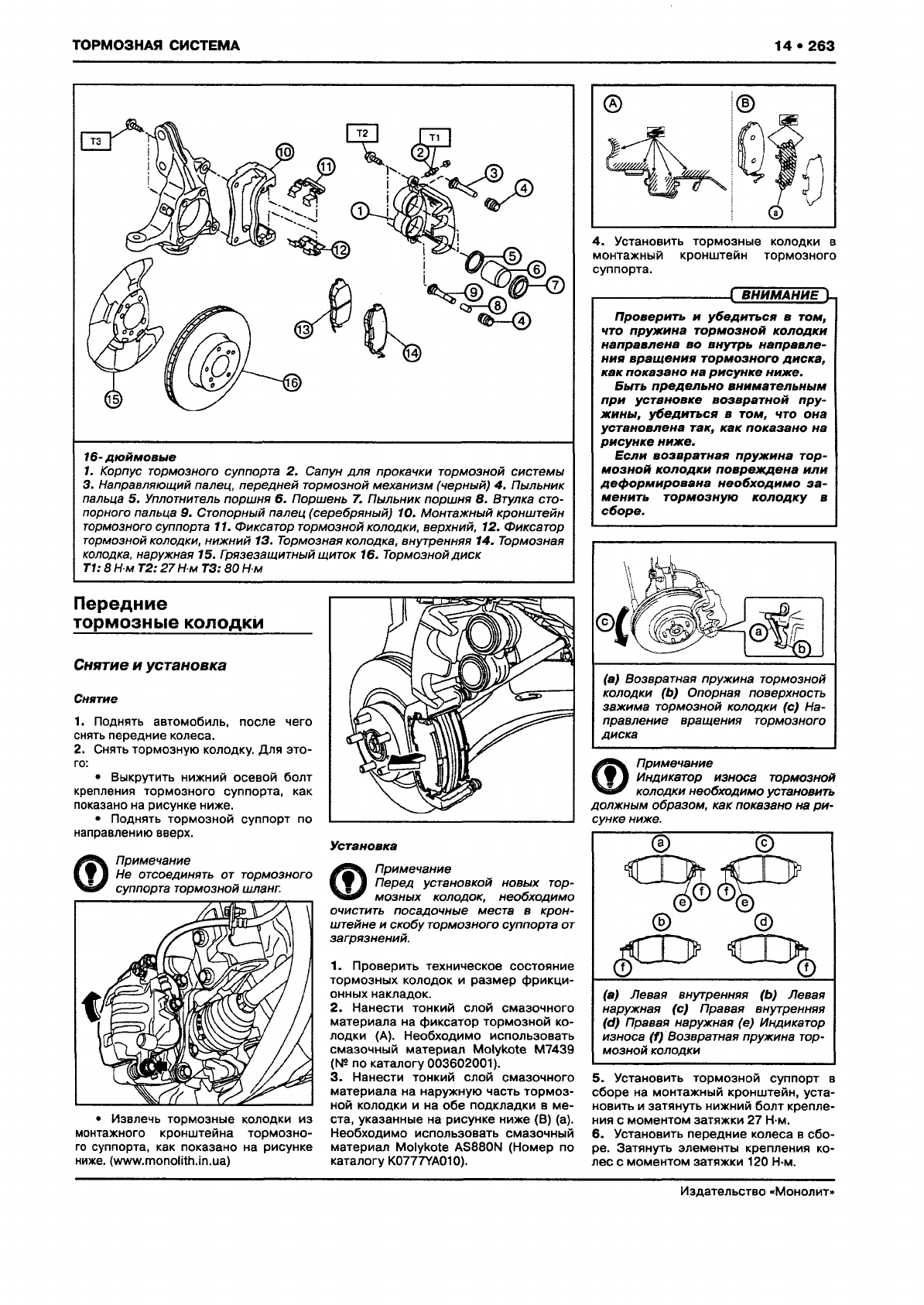

ТОРМОЗНАЯ СИСТЕМА
14 • 263
16- дю йм овы е
1. Корпус тормозного суппорта 2. Сапун для прокачки тормозной системы
3. Направляющий палец, передней тормозной механизм (черный) 4. Пыльник
пальца 5. Уплотнитель поршня 6. Поршень 7. Пыльник порш ня 8. Втулка сто
порного пальца 9. Стопорный палец (серебряный) 10. М онтажный кронштейн
тормозного суппорта 11. Ф иксатор тормозной колодки, верхний, 12. Фиксатор
тормозной колодки, нижний 13. Тормозная колодка, внутренняя 14. Тормозная
колодка, наружная 15. Грязезащитный щ иток 16. Тормозной диск
Т1 :8 Н м Т 2 :27 Н м ТЗ: 80 Н м
Передние
тормозные колодки
Снятие и установка
Снятие
1. Поднять автомобиль, после чего
снять передние колеса.
2. Снять тормозную колодку. Для это
го:
• Выкрутить нижний осевой болт
крепления тормозного суппорта, как
показано на рисунке ниже.
• Поднять тормозной суппорт по
направлению вверх. •
Примечание
Не отсоединять от тормозного
суппорта тормозной шланг.
• Извлечь тормозные колодки из
монтажного кронштейна тормозно
го суппорта, как показано на рисунке
ниже, (
www.monolith.in.ua)
Установка
Примечание
Перед установкой новых тор
мозных колодок, необходимо
очистить посадочные места в крон
штейне и скобу тормозного суппорта от
загрязнений.
1. Проверить техническое состояние
тормозных колодок и размер фрикци
онных накладок.
2. Нанести тонкий слой смазочного
материала на фиксатор тормозной ко
лодки (А). Необходимо использовать
смазочный материал Molykote М7439
(№ по каталогу 003602001).
3. Нанести тонкий слой смазочного
материала на наружную часть тормоз
ной колодки и на обе подкладки в ме
ста, указанные на рисунке ниже (В) (а).
Необходимо использовать смазочный
материал Molykote AS880N (Номер по
каталогу K0777YA010).
4. Установить тормозные колодки в
монтажный кронштейн тормозного
суппорта.
------------------------------
( В Н И М А Н И Е Ц
Провери ть и убе дитьс я в том,
что пружина то рм озной колодки
направлена во внутрь направле
ния в ращ ения то рм озного д иска,
как показано на рисун ке ниже.
Бы ть п р ед ел ьн о внимател ьны м
при установке возвратной пру
жины, убе диться в том , что она
установле на так, как показано на
рисунке ниже.
Е сл и возвр атн ая пружина то р
м озн ой колодки п овреж дена или
деф орм и ров ана нео бхо дим о з а
м ен ить то рм озную колод ку в
сборе.
(а) Возвратная пружина тормозной
колодки (Ь) Опорная поверхность
зажима тормозной колодки (с) На
правление вращения тормозного
диска
®
,Примечание
Индикатор износа тормозной
колодки необходимо установить
должным образом, как показано на ри
сунке ниже.
© ©
© ©
(а) Левая внутренняя (Ь) Левая
наружная (с) Правая внутренняя
(d) Правая наружная (е) Индикатор
износа (1') Возвратная пружина тор
мозной колодки
5. Установить тормозной суппорт в
сборе на монтажный кронштейн, уста
новить и затянуть нижний болт крепле
ния с моментом затяжки 27 Н м.
6. Установить передние колеса в сбо
ре. Затянуть элементы крепления ко
лес с моментом затяжки 120 Н-м.
