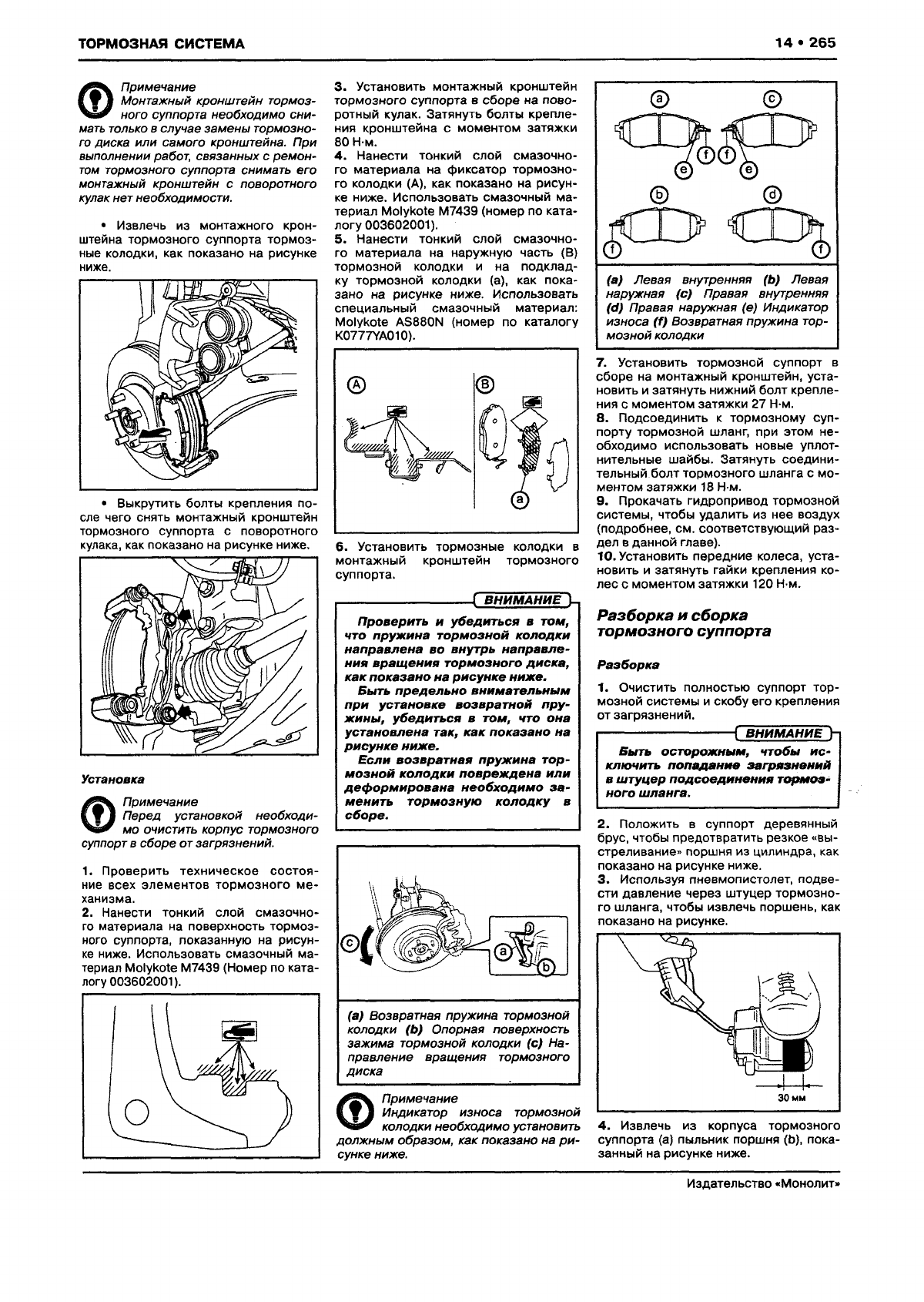

SUBARU XV Руководство по ремонту и эксплуатации, Страница 273

ТОРМОЗНАЯ СИСТЕМА
14 • 265
Примечание
Монтажный кронштейн тормоз
ного суппорта необходимо сни
мать только в случае замены тормозно
го диска или самого кронштейна. При
выполнении работ, связанных с ремон
том тормозного суппорта снимать его
монтажный кронштейн с поворотного
кулак нет необходимости.
• Извлечь из монтажного крон
штейна тормозного суппорта тормоз
ные колодки, как показано на рисунке
ниже.
• Выкрутить болты крепления по
сле чего снять монтажный кронштейн
тормозного суппорта с поворотного
кулака, как показано на рисунке ниже.
Установка
Примечание
Перед установкой необходи
мо очистить корпус тормозного
суппорт в сборе от загрязнений.
1. Проверить техническое состоя
ние всех элементов тормозного ме
ханизма.
2. Нанести тонкий слой смазочно
го материала на поверхность тормоз
ного суппорта, показанную на рисун
ке ниже. Использовать смазочный ма
териал Molykote М7439 (Номер по ката
логу 003602001).
3. Установить монтажный кронштейн
тормозного суппорта в сборе на пово
ротный кулак. Затянуть болты крепле
ния кронштейна с моментом затяжки
80 Н м.
4. Нанести тонкий слой смазочно
го материала на фиксатор тормозно
го колодки (А), как показано на рисун
ке ниже. Использовать смазочный ма
териал Molykote М7439 (номер по ката
логу 003602001).
5. Нанести тонкий слой смазочно
го материала на наружную часть (В)
тормозной колодки и на подклад
ку тормозной колодки (а), как пока
зано на рисунке ниже. Использовать
специальный смазочный материал:
Molykote AS880N (номер по каталогу
K0777YA010).
6. Установить тормозные колодки в
монтажный кронштейн тормозного
суппорта.
__________________
I В Н И М А Н И Е Ц
Провер ить и у б еди ть ся в том,
что пруж ина то рм озн ой колодки
направлен а во внутрь напр авле
ния в ращ ения то рм озн ого д иск а,
как показано на ри сунке ниже.
Бы ть пре де ль но вн им ател ьны м
при устан овке возв ратной пру
жины, уб еди ться в том, что она
установлена так, как показано на
рисунке ниже.
Е сли возвратн ая пруж ина то р
м о зной к ол одки повреж дена или
д еф о р м и р о в ана нео бходим о з а
м ени ть то рм озную кол одку в
сбор е.
(а) Возвратная пружина тормозной
колодки (Ь) Опорная поверхность
зажима тормозной колодки (с) На
правление вращения тормозного
диска
Примечание
Индикатор износа тормозной
колодки необходимо установить
должным образом, как показано на р и
сунке ниже.
® ©
(а) Левая внутренняя (Ь) Левая
наружная (с ) Правая внутренняя
(d) Правая наружная (е) Индикатор
износа (f) Возвратная пружина тор
мозной колодки
7. Установить тормозной суппорт в
сборе на монтажный кронштейн, уста
новить и затянуть нижний болт крепле
ния с моментом затяжки 27 Н-м.
8. Подсоединить к тормозному суп
порту тормозной шланг, при этом не
обходимо использовать новые уплот
нительные шайбы. Затянуть соедини
тельный болт тормозного шланга с мо
ментом затяжки 18 Н-м.
9. Прокачать гидропривод тормозной
системы, чтобы удалить из нее воздух
(подробнее, см. соответствующий раз
дел в данной главе).
10. Установить передние колеса, уста
новить и затянуть гайки крепления ко
лес с моментом затяжки 120 Н-м.
Разборка и сборка
тормозного суппорта
Разборка
1. Очистить полностью суппорт тор
мозной системы и скобу его крепления
от загрязнений.
-------------------------------
f В Н И М А Н И Е Ь
Бы ть осторож н ы м, чтобы и с
клю чить п о пад ани е загр язн ени й
в ш туце р под со еди н е ния то р м о з
ного ш ланга.
2. Положить в суппорт деревянный
брус, чтобы предотвратить резкое «вы
стреливание» поршня из цилиндра, как
показано на рисунке ниже.
3. Используя пневмопистолет, подве
сти давление через штуцер тормозно
го шланга, чтобы извлечь поршень, как
показано на рисунке.
4. Извлечь из корпуса тормозного
суппорта (а) пыльник поршня (Ь), пока
занный на рисунке ниже.
Издательство «Монолит!
