Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

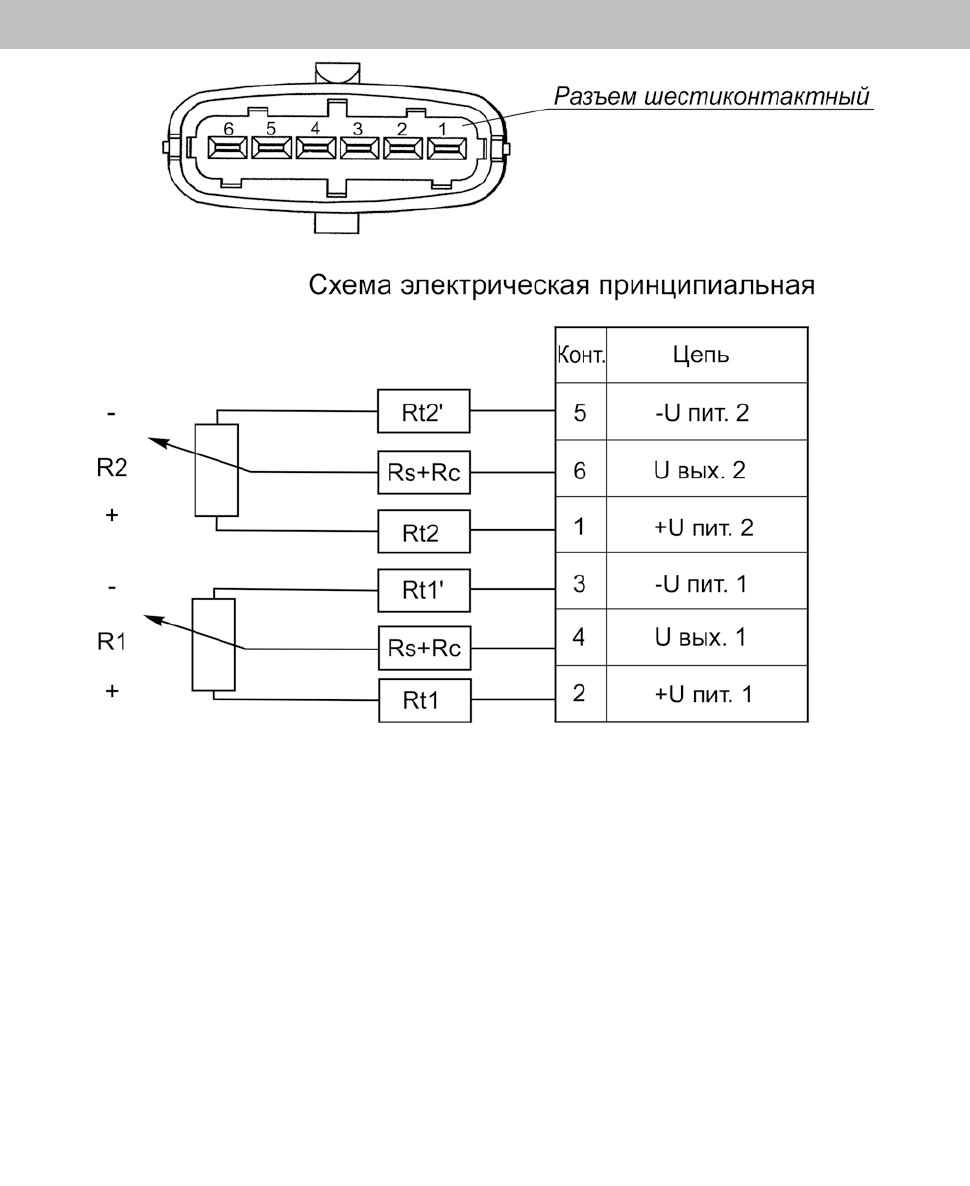

Рис. 7.77. Схема электрическая модуля педали акселератора
Техническая характеристика модуля педали акселератора
Сопротивление потенциометра
(Rt1+ Rt1'+R1), Ом…………………………………………800-1600
Сопротивление потенциометра:
(Rt2+ Rt2'+R2), Ом…………………………………………900-2500
Номинальное напряжение питания, В ……………………………..4,7-5,3
Диагностика неисправностей модуля педали акселератора приведена в
подразделе «Перечень диагностируемых компонентов и коды неисправностей
системы управления двигателем» раздела «Приложения».
Модуль имеет неразборную конструкцию и, в случае отказа, заменяется на
новый.
