7.2.7.2. Переключатель световой сигнализации автомобилей с
двигателем А-275
Переключатель 3111.3709100-18
1)
световой сигнализации (рис. 7.20)
расположен слева, под рулевым колесом.
Переключатель осуществляет следующие функции:
- управление указателями поворотов;

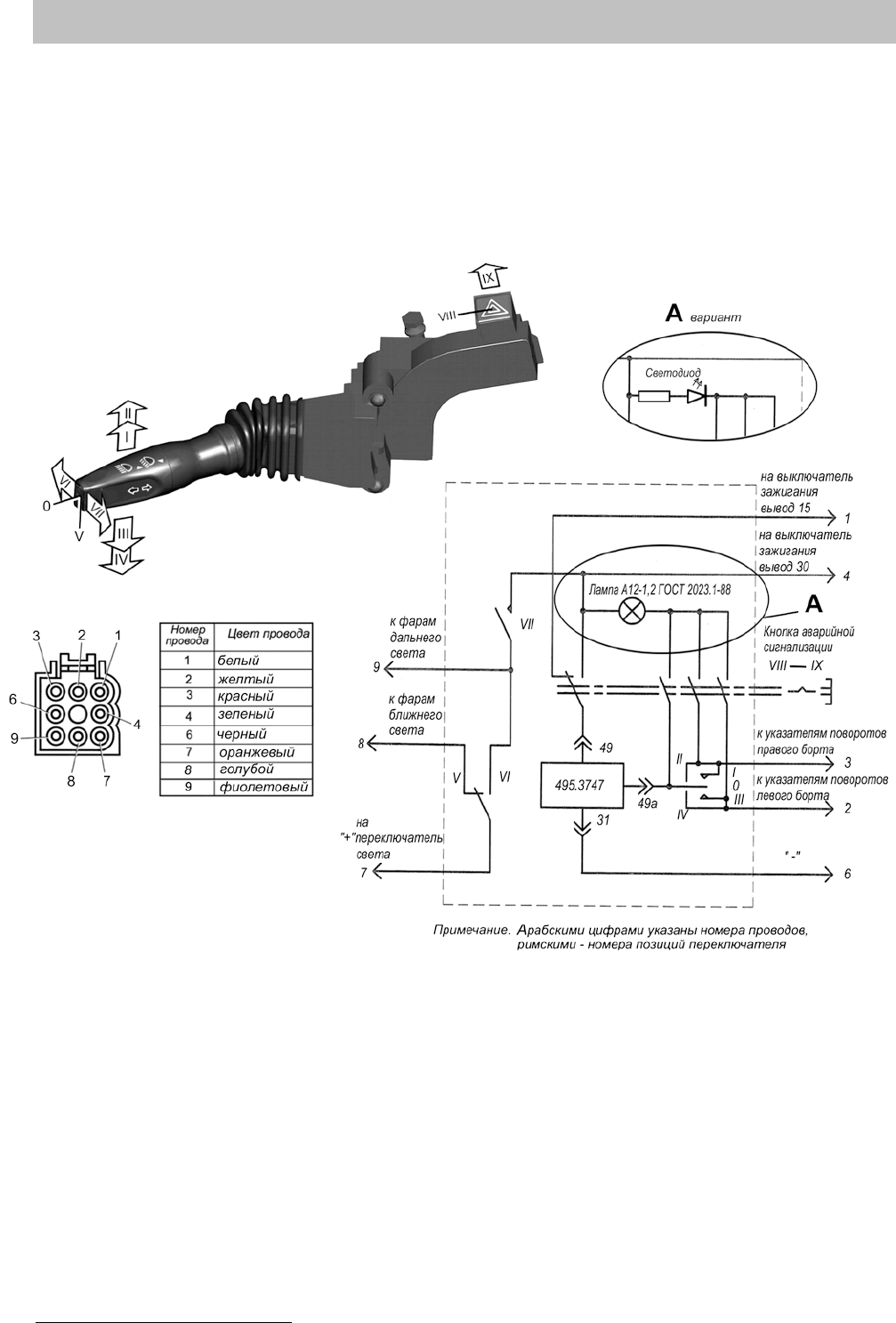

7.20. Электрическая схема переключателя 3111.3709100-18 и позиции рукоятки
переключателя: 0 - указатели поворотов выключены; I - включены указатели поворотов
правого борта (самовозврат в позицию 0); II - включены указатели поворотов правого борта;
III - включены указатели поворотов левого борта (самовозврат в позицию 0); IV - включены
указатели поворотов левого борта; V - включен ближний свет фар; VI - включен дальний
свет фар; VII - включена световая сигнализация (самовозврат в позицию V);
VIII - выключена аварийная сигнализация; IХ - включена аварийная сигнализация
1)
- На части автомобилей может быть установлен переключатель световой сигнализации
2217.3769200
