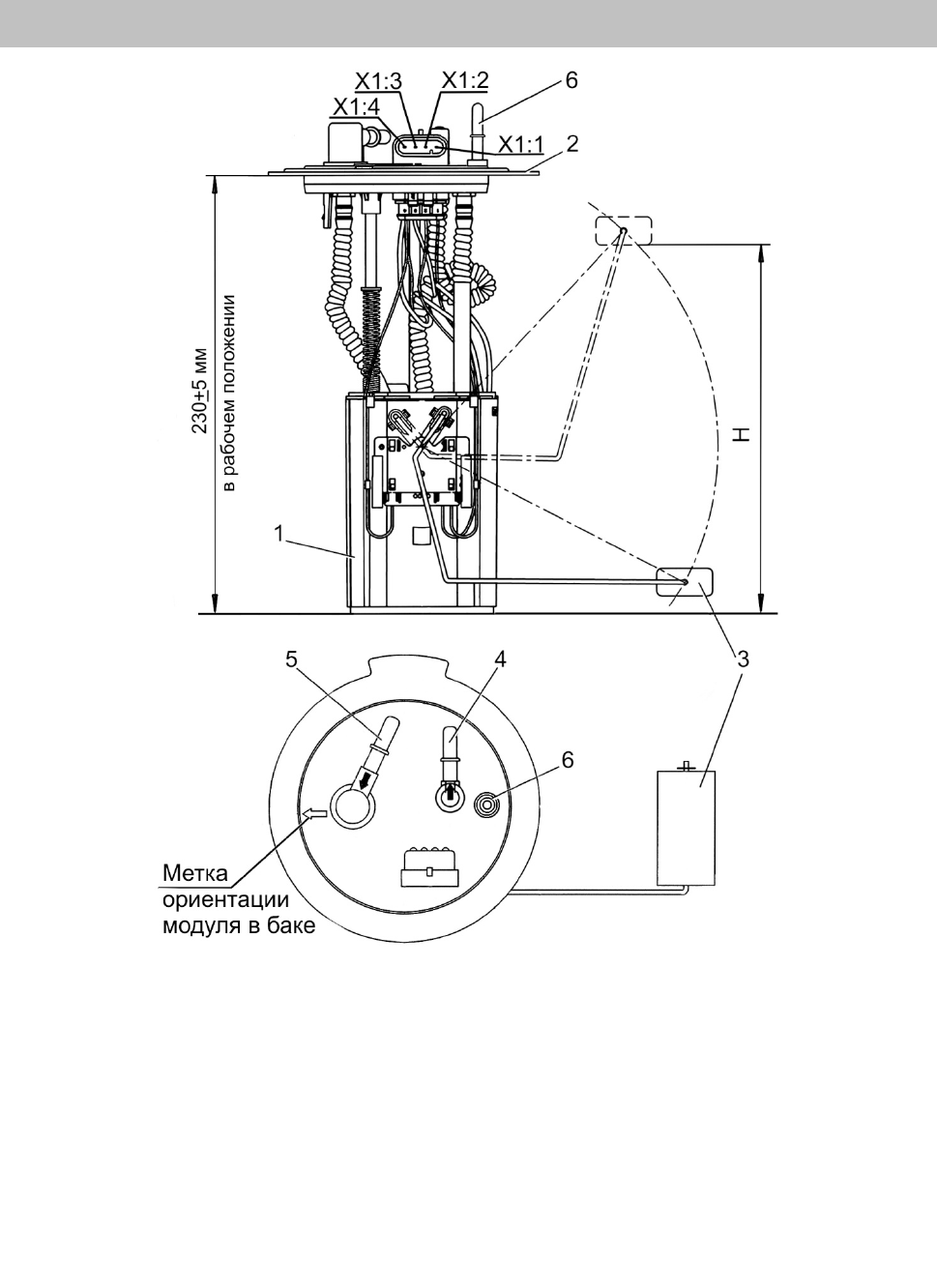

Рис. 7.78. Модули топливозаборников: Н - положение поплавка; 1 - противоотливной
стакан; 2 - кольцо прижимное; 3 - поплавок датчика уровня топлива; 4,5,6 - штуцеры
По достижении в топливном баке резервного остатка топлива (менее 10 л,
сопротивление реостата 230±10 Ом) в комбинации приборов включается
сигнальная лампа резервного остатка топлива.
Модуль топливозаборника является неремонтируемым изделием.
Принципиальная электрическая схема подключения датчика указателя
уровня топлива модулей топливозаборников показана на рис. 7.79.
Расположение контактов разъема Х1 показано на рис. 7.80.
Соответствие контактов электрическим цепям указано в табл. 7.8.
