Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.5. Наружное зеркало заднего вида с электромеханическим приводом
1)
Устройство наружного зеркала заднего вида с электромеханическим
приводом изложено в разделе «Кабина».
Для проверки движения оптических элементов зеркала заднего вида подать
напряжение 12 В на выводы штыревой колодки в соответствии со схемой
движения оптических элементов зеркала (рис. 7.33).

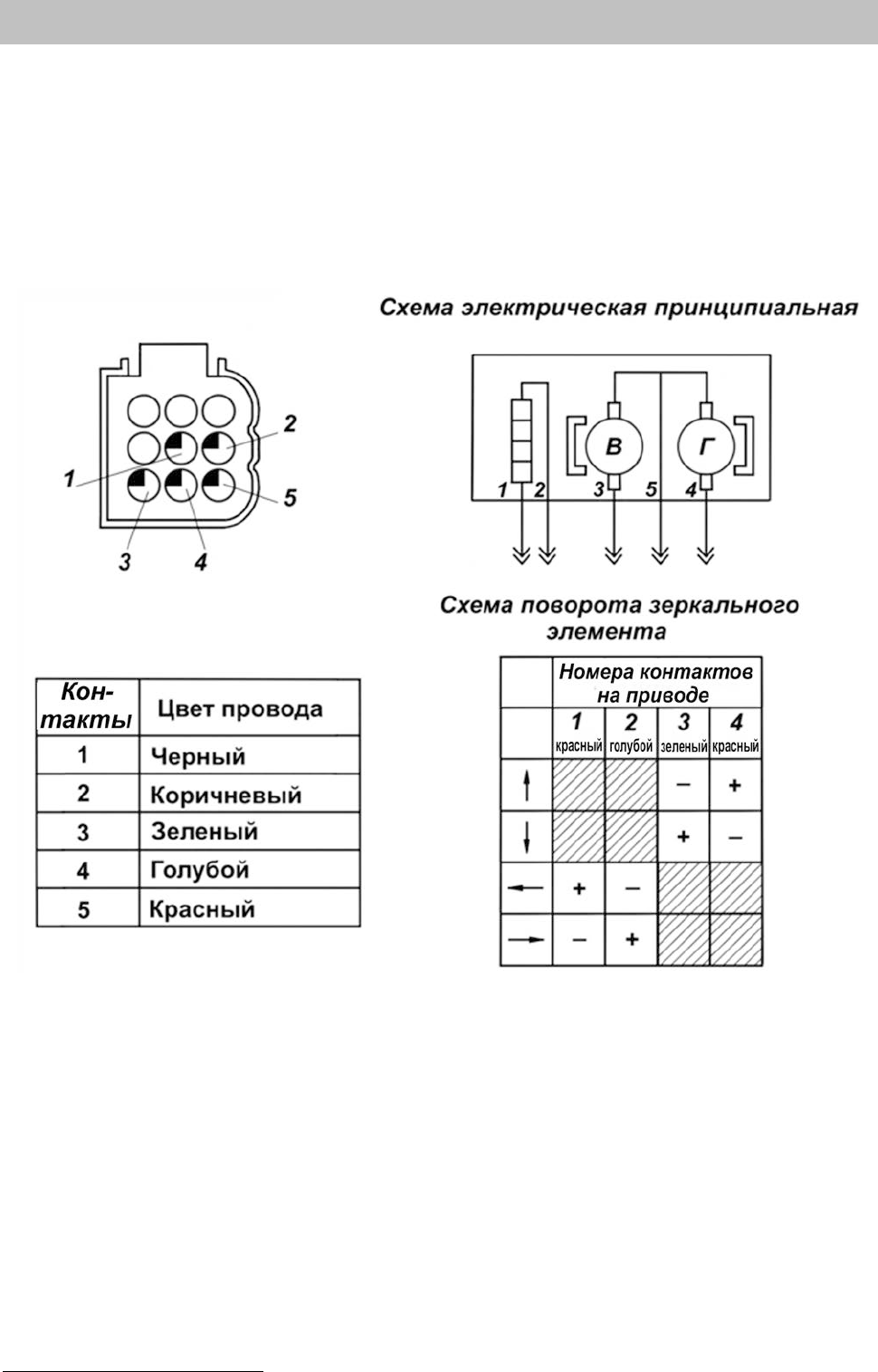

Рис. 7.33. Схема электрическая и разъем проводов наружного зеркала заднего вида:
В - вертикальное перемещение оптического элемента, Г - горизонтальное перемещение
оптического элемента
1)
- Устанавливается на части автомобилей
