Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
Таблица 7.8
Соответствие контактов электрическим цепям
Обозначение контакта
Наименование электрической цепи
Х 1:1
Указатель уровня топлива
Х 1:2
Пустой
Х 1:3
Пустой
Х 1:4
Минус указателя уровня топлива

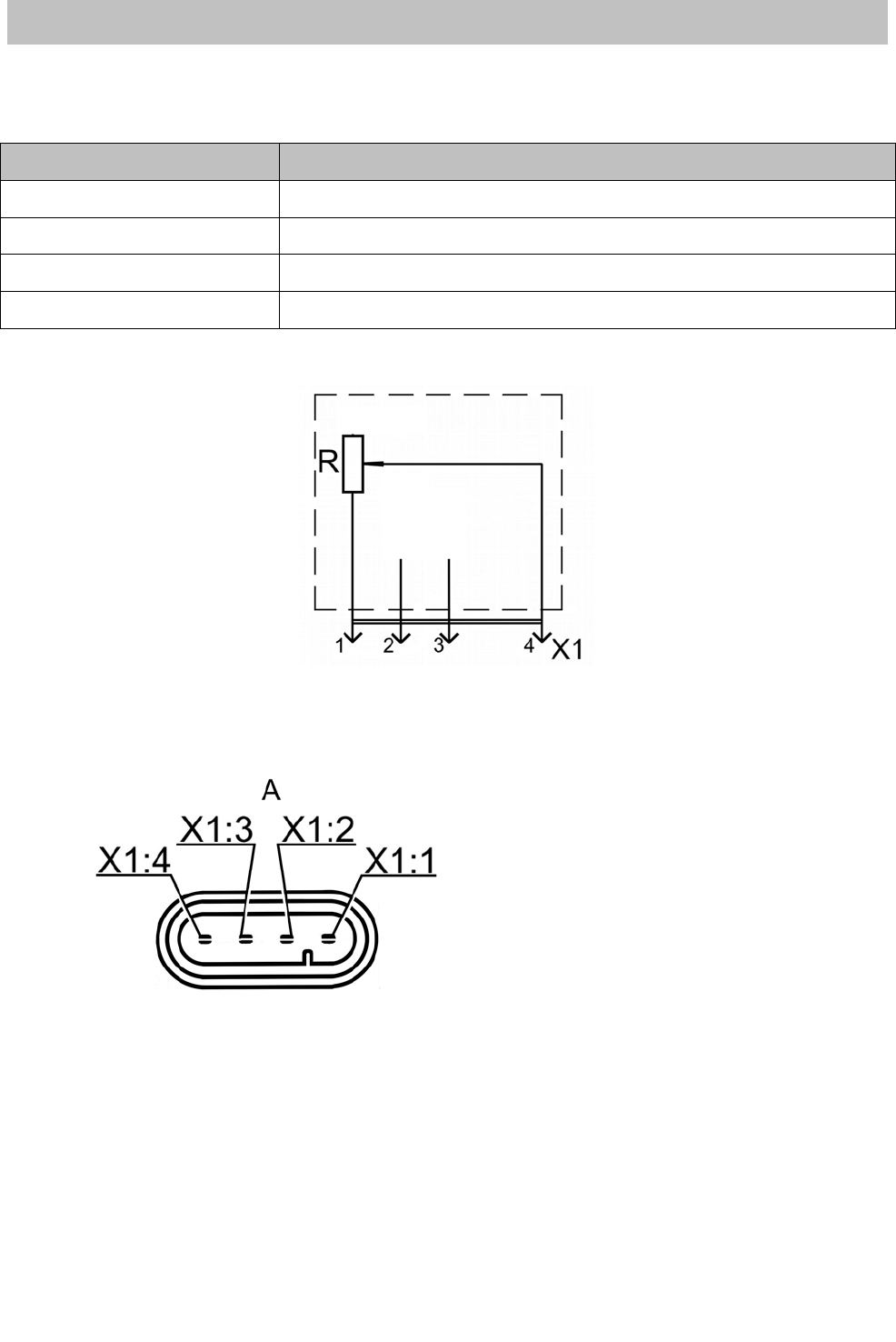

Рис. 7.79. Электрическая схема подключения датчика указателя уровня топлива:
R - реостат датчика уровня топлива
Рис. 7.80. Расположение контактов
разъема Х1
Указания по установке и эксплуатации
Снятие и установку модуля топливозаборника необходимо проводить на
снятом с автомобиля топливном баке.
При замене неисправного модуля топливозаборника необходимо
выполнить следующее:
- после вскрытия упаковки осмотреть модуль на отсутствие повреждений
на корпусе, наконечниках штуцеров, проверить целостность и легкость
перемещения рычага датчика уровня топлива с поплавком.
