7.9. Блок управления системой блокировки дверей
Блок управления (А21R23.3867100 или С41R11.3867100) системой
блокировки дверей (рис. 7.43) установлен на усилителе панели приборов около
рулевой колонки, предназначен для одновременной (центральной) блокировки
(запирания) или разблокировки (отпирания) передних дверей автомобиля и
осуществляет задержку и плавное погасание плафона внутреннего освещения
кабины. Блок управления имеет функцию защиты моторедукторов замков от
перегрева, вызванного чрезмерно частым блокированием/разблокированием
дверей. При этом центральный замок перестает работать на несколько минут,
после чего его работоспособность полностью восстанавливается.
Электрическая схема подключения блока приведена на рис. 7.44.

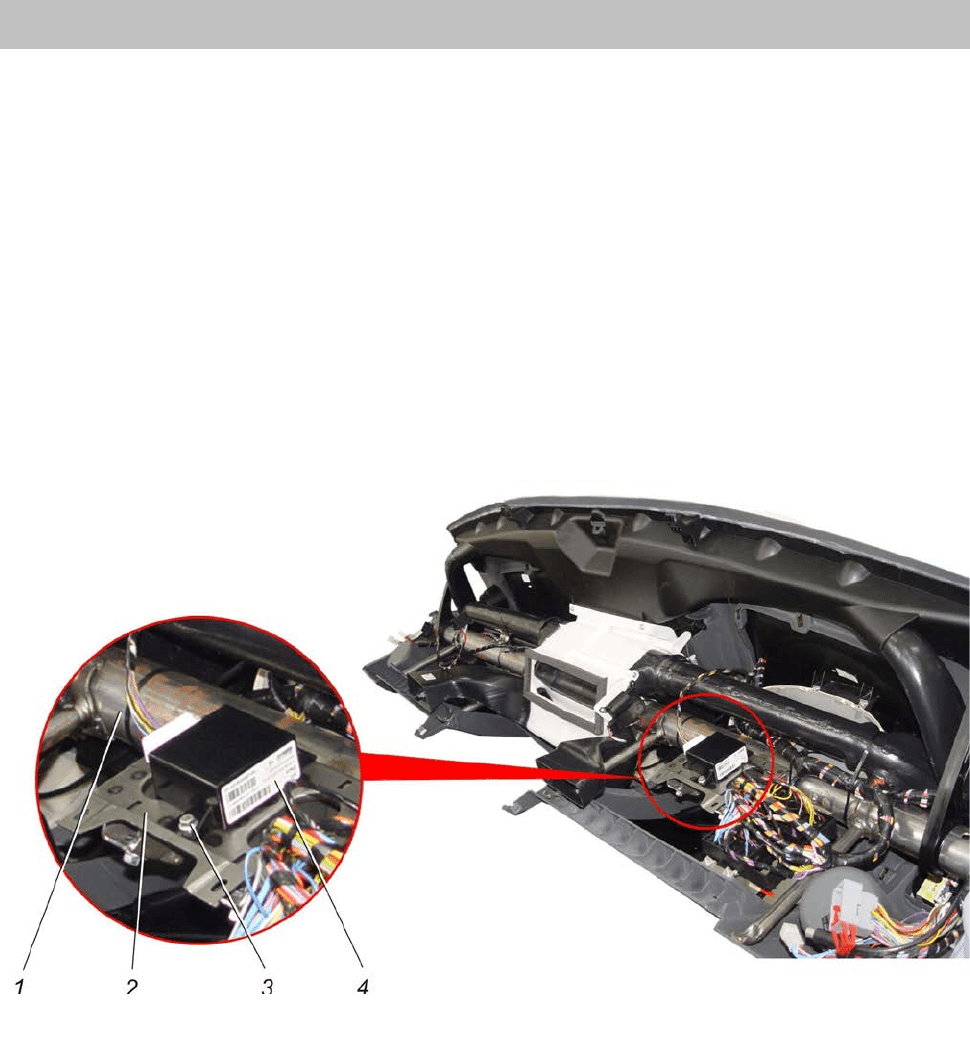

Рис. 7.43. Установка блока управления системой блокировки дверей: 1 – основание
панели приборов; 2 – усилитель кронштейна руля задний; 3 - винт, 4 – блок управления
системой блокировки дверей
