7.19. Педальный модуль ( модуль педали акселератора)
7.19.1. Модуль педали акселератора автомобиля с двигателем Cummins
Модуль педали акселератора A21R22.3761231-01
1)
(рис. 7.73) , размещен в
кабине автомобиля и предназначен для задания водителем нагрузки двигателю.
В модуль педали акселератора встроен потенциометрический,
двухканальный датчик положения педали, который предназначен для
определения блоком управления положения педали акселератора.
Модуль педали акселератора является неремонтируемым изделием.
Электрическая схема модуля педали акселератора приведена на рис. 7.74.

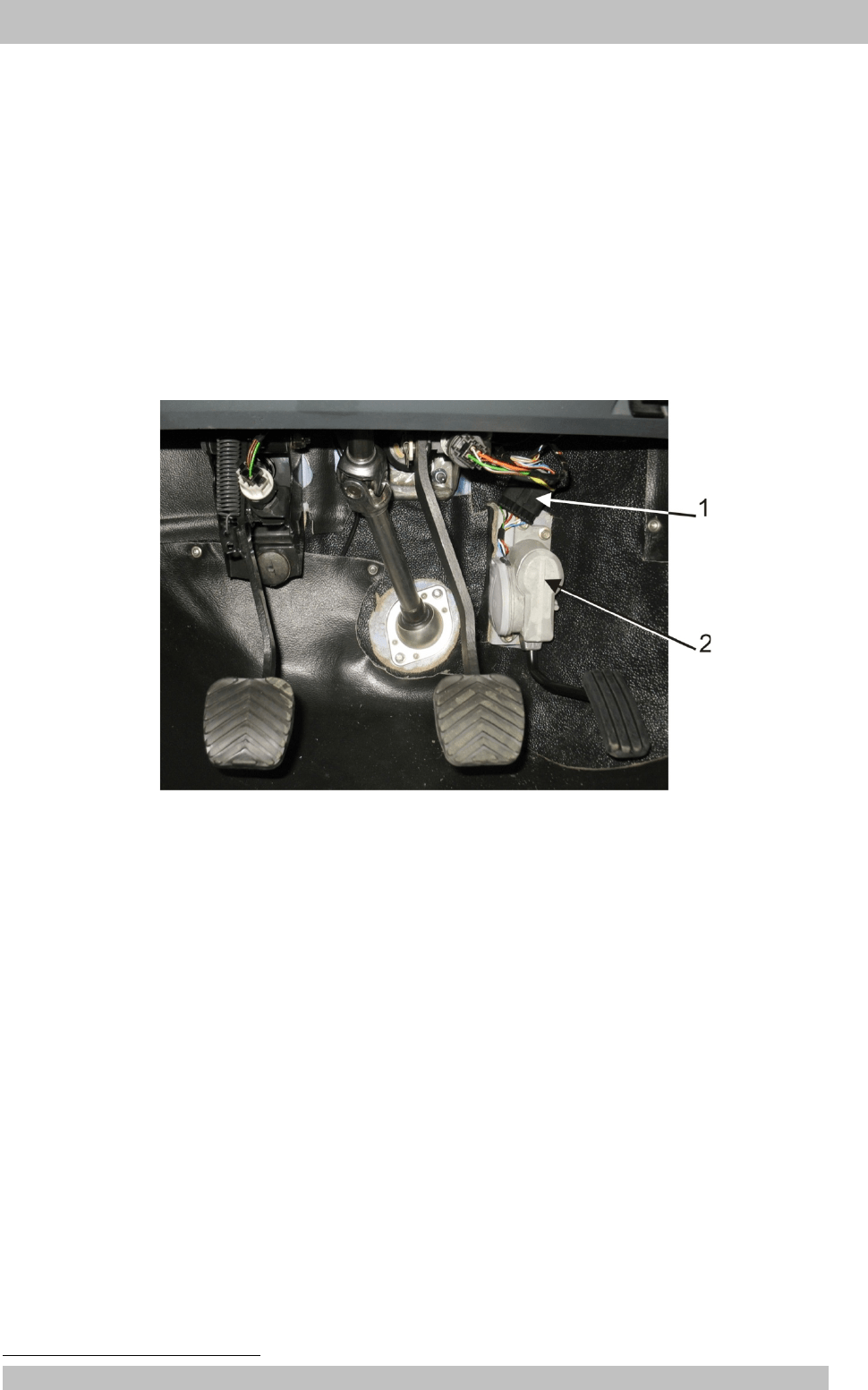

Рис. 7.73. Установка модуля педали акселератора: 1 – соединитель шестиконтактный;
2 – модуль педали
1)
- На части автомобилей может быть установлен педальный модуль A21R22.3761231-02
