Руководство по ремонту на автобусы А65R32-040, А65R32-041
А65R33-060 и А65R33-061 «ГАЗель Next» (ЦМА)
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

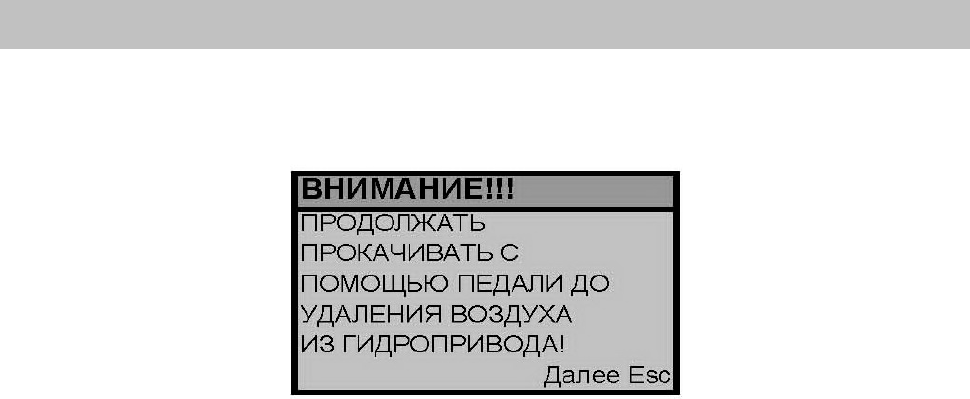

При успешном завершении прокачки на дисплее выводится сообщение в
соответствии с рис. 7.95.
Рис. 7.95.
По окончании прокачки данного колеса следует нажать клавишу «Esc».
В случае неуспешного завершения теста, сообщение в соответствии с
рис. 7.95 не выводится. В этом случае следует повторить процедуру прокачки
соответствующего колеса. Далее, при необходимости, следует проверить
неисправности АБС и устранить их.
Аналогичным образом следует выполнить оставшиеся этапы прокачки.
При успешном проведении всех этапов прокачки и в правильной
последовательности (сначала левое заднее колесо, затем левое переднее, затем
правое переднее и правое заднее), на дисплей выводится сообщение «Статус
заполнения успешно записан».
При этом в разделе «Параметры» статус параметра «Заполнение»
изменяется с «НЕ ЗАК» на «ОК».
6. В подразделе «Тесты» осуществляется проверка правильности
подключения трубопроводов, динамика работы электромагнитных клапанов, а
также качества сигналов от датчиков скорости.
Все тесты проводятся на тормозном стенде.
7.22.2.Замена датчиков АБС
Для снятия датчиков АБС необходимо:
- разъединить колодку жгута по раме и колодку датчика (см. рис. 7.96 и
7.97);
