Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.2.3. Противотуманные фары
1)
Противотуманные фары (рис. 7.10) установлены в панели переднего
бампера и служат для освещения полотна дороги при неблагоприятных
условиях движения (дождь, туман или снег).

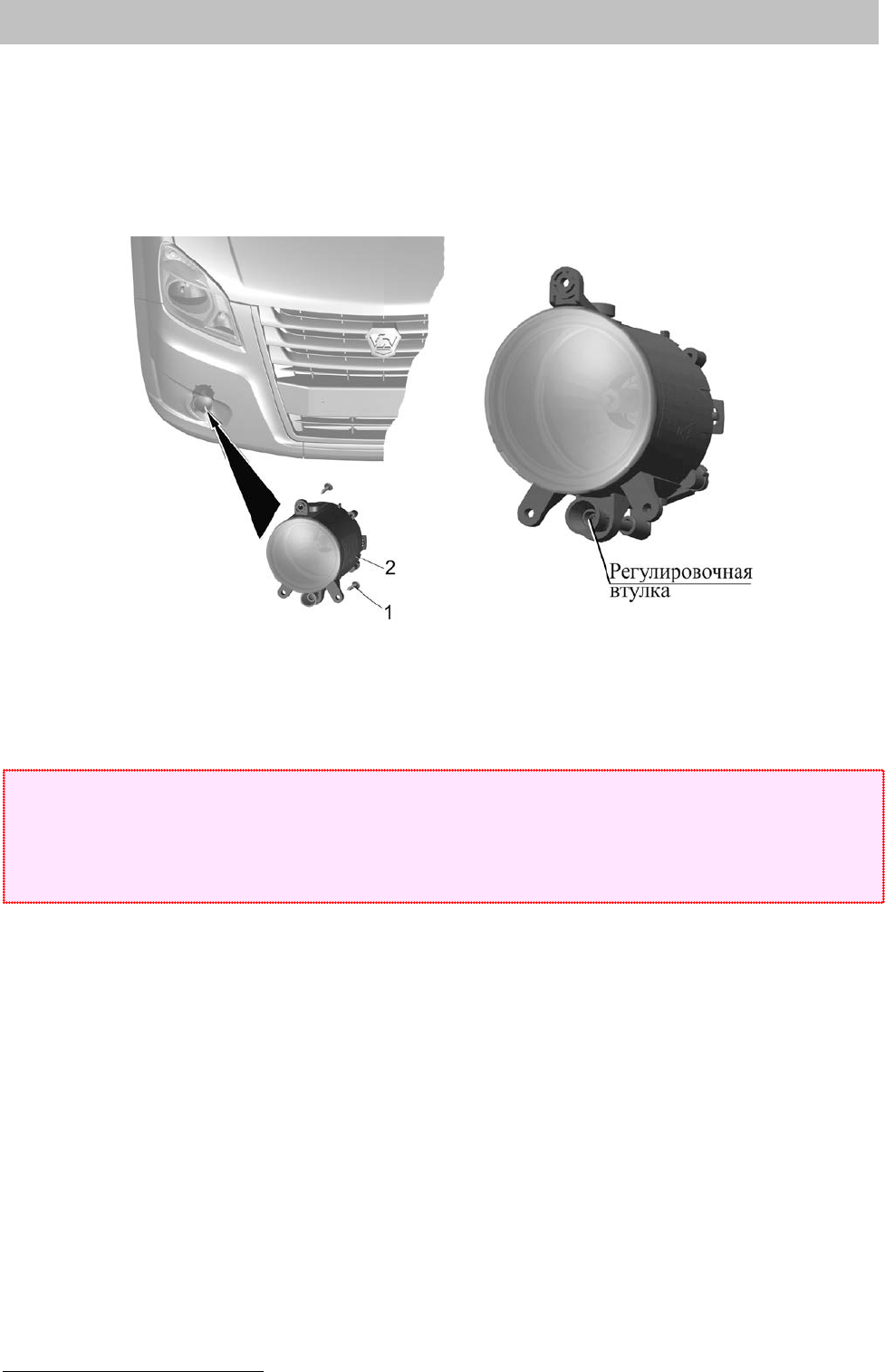

Рис. 7.10. Установка противотуманных фар: 1 – винт; 2 - фара противотуманная
Замену лампы необходимо проводить в следующей последовательности:
- отсоединить колодку 1 (рис. 7.11) от противотуманной фары;
- повернуть и вынуть патрон 2 с неисправной лампой. Замене подлежит
патрон с лампой в сборе;
- установить патрон с лампой в фару;
- присоединить колодку разъема проводов.
1)
– Устанавливаются на части автомобилей
ВНИМАНИЕ
1.Доступ к лампе противотуманной фары – из-под переднего бампера.
2. Не допускается касание пальцами колбы при установке новой галогенной
лампы противотуманной фары
