сигнальных ламп в любом из указателей поворота, контрольная лампа в
комбинации приборов начинает работать с удвоенной частотой.
7.2.8. Прерыватель указателей поворота
На автомобилях установлены прерыватели 495.3747-03
1)
. При
неисправности хотя бы одной сигнальной лампы частота прерывания во всем
диапазоне температур и напряжений питания должна возрасти не менее чем на
75 % от первоначальной частоты прерывания при нормальных условиях и
должна быт
ь не менее 140 циклов в одну минуту. При этом соотношение
горения и времени цикла должно быть в пределах 35-70%.
Прерыватель относится к неремонтируемым изделиям. Исправность
прерывателя следует проверять по схеме на рис. 7.21.
Электрическая схема подключения прерывателя указателей поворота и
аварийной сигнализации на автомобиле показана на рис. 7.22.
Если сигнальные лампы не горят, горят постоянно или не с указанной
частотой, прерыватель необходимо заменить.

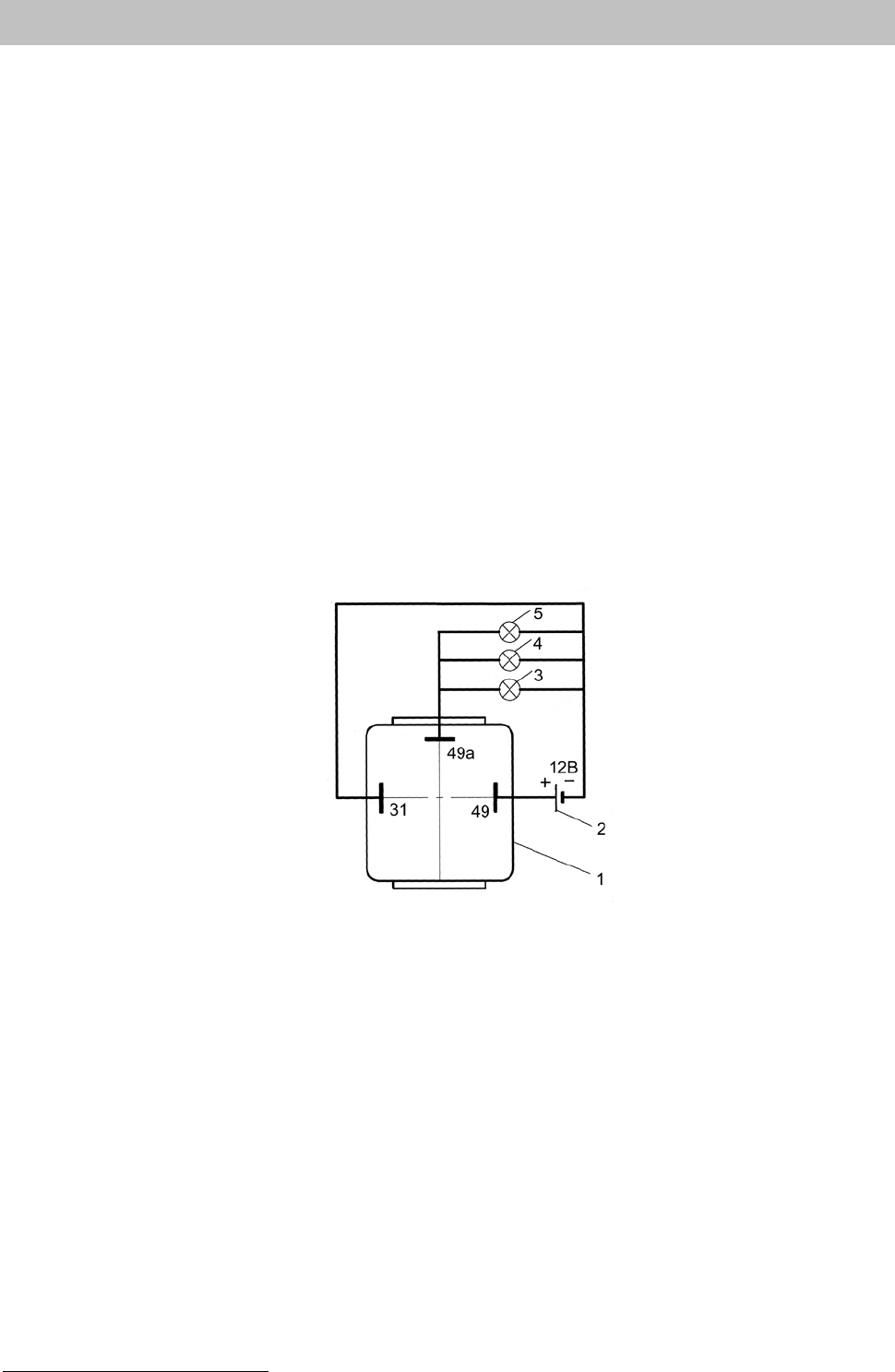

Рис. 7.21. Электрическая схема проверки прерывателя указателей поворота и
аварийной сигнализации: 1 - прерыватель; 2 – аккумуляторная батарея; 3,4,5 – лампы
А12-21-3
1)
- На части автомобилей могут быть установлены прерыватели указателей поворота и
аварийной сигнализации 641.3777 или 642.3747-06
