- Руководство по ремонту на автобусы А65R32 и А65R33. Электрооборудование.
Руководство по ремонту на автобусы А65R32 и А65R33. Электрооборудование., Страница 81

Руководство по ремонту на автобусы А65R32-040, А65R32-041
А65R33-060 и А65R33-061 «ГАЗель Next» (ЦМА)
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

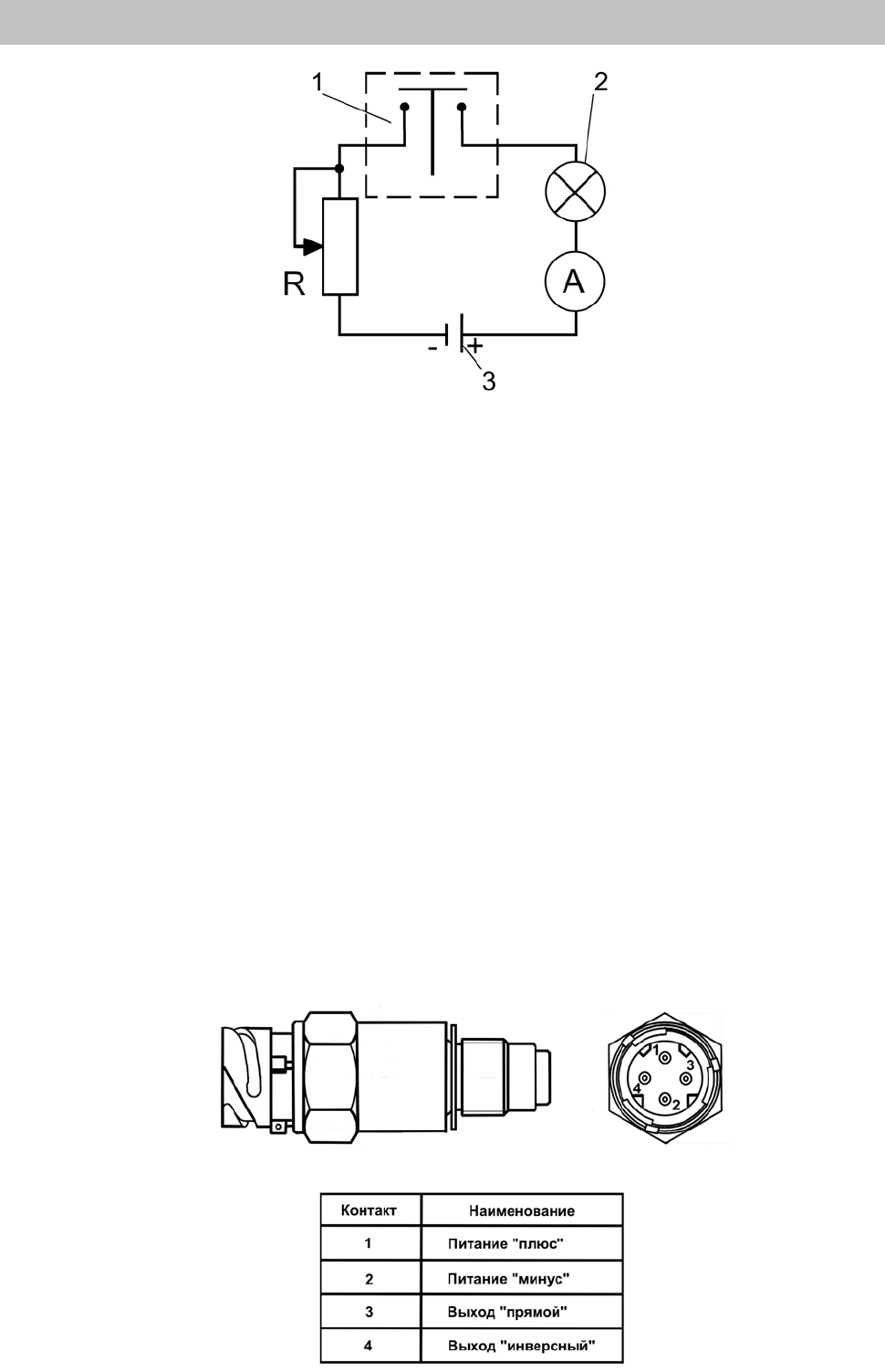

Рис. 7.61. Схема проверки замыкания контактов датчика: 1 - датчик уровня
охлаждающей жидкости; 2 – лампа; 3 – аккумуляторная батарея; А – амперметр; R - реостат
При опускании поплавка на корпус датчика лампа 2 должна загореться, а
при поднятии поплавка – погаснуть. Если этого не происходит, датчик
считается неработоспособным.
Проверить «легкость» поворота поплавка на оси, заедания при повороте не
допускаются.
Датчик уровня охлаждающей жидкости относится к необслуживаемым и
неремонтируемым изделиям, и в случае отказа заменяется на новый.
Установку датчика в расширительный бачок проводить поворотом датчика
по часовой стрелке до упора, поплавком вверх.
7.15.2.2. Датчик скорости
(для коробки передач A31R32-1700010-01)
В приводе спидометра автомобиля установлен датчик импульсов (датчик
скорости) А63R42.3843010 (рис. 7.62) или А63R42.3843010-01, или
А63R42.3843010-02. Датчик импульсов предназначен для преобразования
угловой скорости вращения ротора датчика скорости в частоту электрических
импульсов.
Рис. 7.62. Датчик импульсов
