Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

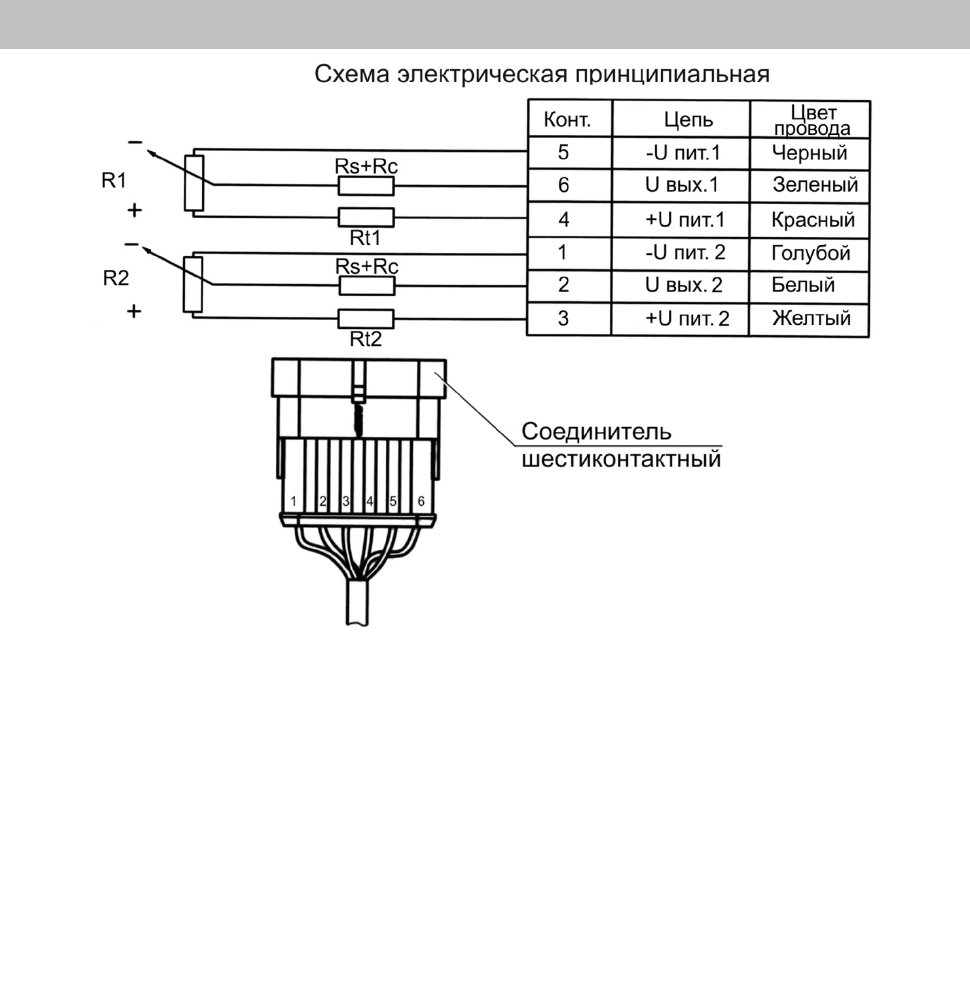

Рис. 7.74. Схема электрическая модуля педали акселератора
Техническая характеристика модуля педали акселератора
Сопротивление потенциометра
(Rt1+R1), Ом…………………………………………………1125-1355
Сопротивление потенциометра:
(Rt2+R2), Ом…………………………………………………1350-1650
Номинальное напряжение питания, В ……………………………..4,5-5,5
Методика проверки работоспособности модуля педали акселератора
1. Проверка целостности цепи резисторов R1 и R2:
- подключить мультиметр к выводам 4-5, сопротивление R1 должно быть
750-1720 Ом;
- подключить мультиметр к выводам 1-3, сопротивление R2 должно быть
1000-2000 Ом;
- подключить мультиметр к выводам 5-6, при нажатии на рычаг педали
сопротивление должно увеличиваться;
- подключить мультиметр к выводам 1-2, при нажатии на рычаг педали
сопротивление должно увеличиваться.
2. Проверка сопротивления изоляции:
Один щуп мультиметра присоединить к корпусу педали, другим
поочередно коснуться выводов колодки. Мультиметр должен показывать
отсутствие цепи.
При невыполнении данных требований модуль педали акселератора
заменить на новый.
