Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
- отрегулировать поочередно положение каждой противотуманной фары
так, чтобы максимальный световой пучок фары находился на линии Х-Х,
нерегулируемая фара должна на время закрываться непрозрачным материалом.
Верхняя световая граница пучка противотуманной фары, направленной на
экран, должна быть параллельна плоскости дорожного полотна (рабочей
площадки), а горизонтальная разделительная светотеневая граница была видна
на экране на расстоянии не менее 2,25 м по обе стороны от линии U-U и
находясь ниже линии H-Н.
Световой пучок противотуманной фары должен быть наклонен вниз к
дороге, при этом угол между плоскостью, содержащей верхнюю светотеневую
границу, и плоскостью дорожного полотна должен быть 69´.
Момент вращения регулировочной втулки фары должен быть 0,2-0,6 Н·м
(0,02-0,06 кгс·м), регулировать ключом «TORX T20».
7.2.4. Указатель поворота боковой
Направление поворота автобуса указывается мигающим светом в передних
и задних указателях поворота. Боковые указатели поворота расположены на
передних крыльях автобуса. Направление стрелки на рассеивателе бокового
указателя поворота должно совпадать с направлением движения автобуса.
Замену лампы в боковом указателе поворота необходимо выполнять в
следующей последовательности:
- отвернуть винт 1 (рис. 7.13) крепления рассеивателя и снять
рассеиватель 2;
- извлечь лампу 3 из патрона;
- установить новую лампу в патрон;
- установить рассеиватель на корпус указателя, зафиксировав винтом.

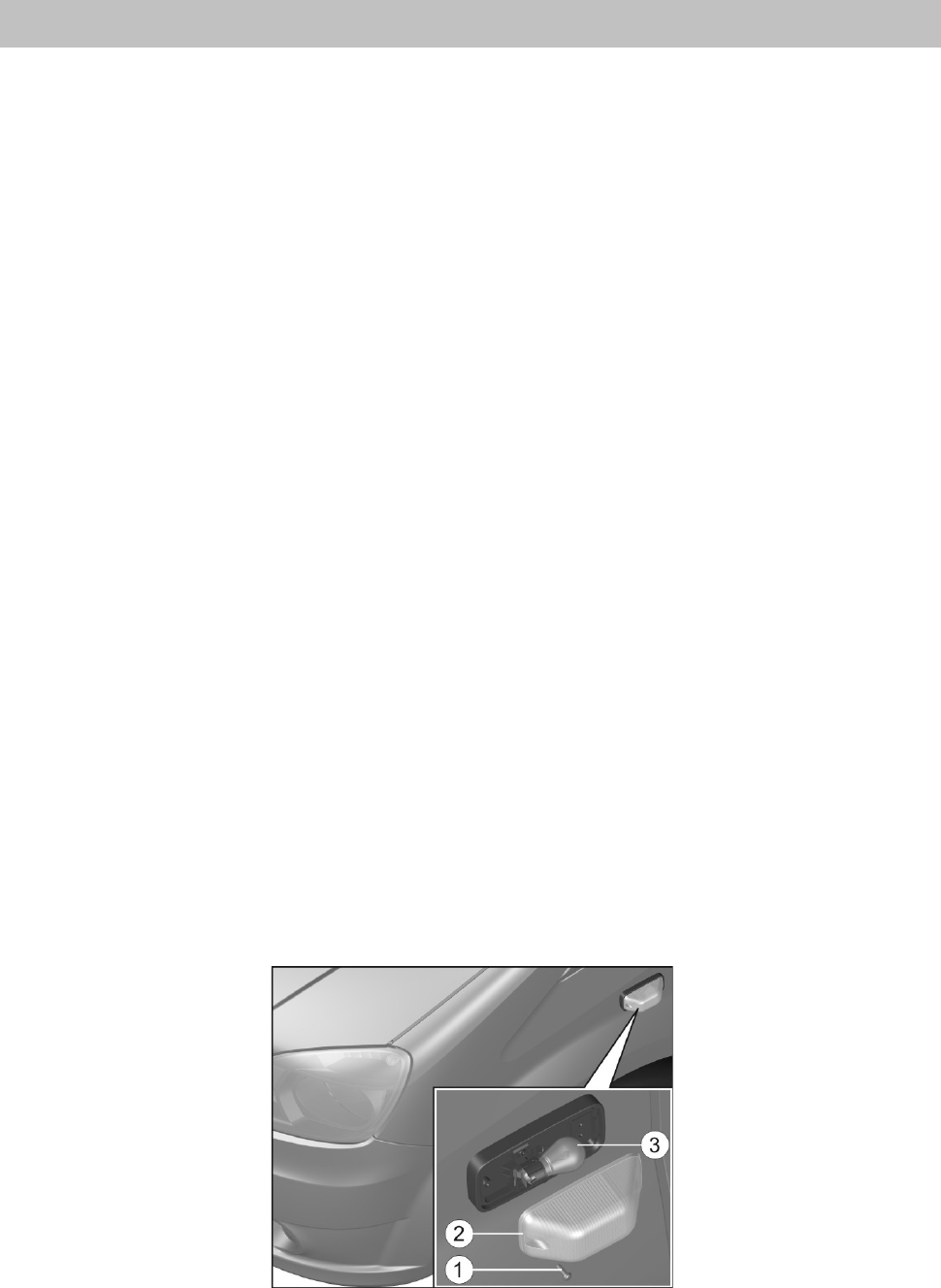

Рис. 7.13. Указатель поворота боковой: 1 – винт; 2 – рассеиватель; 3 - лампа
