Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

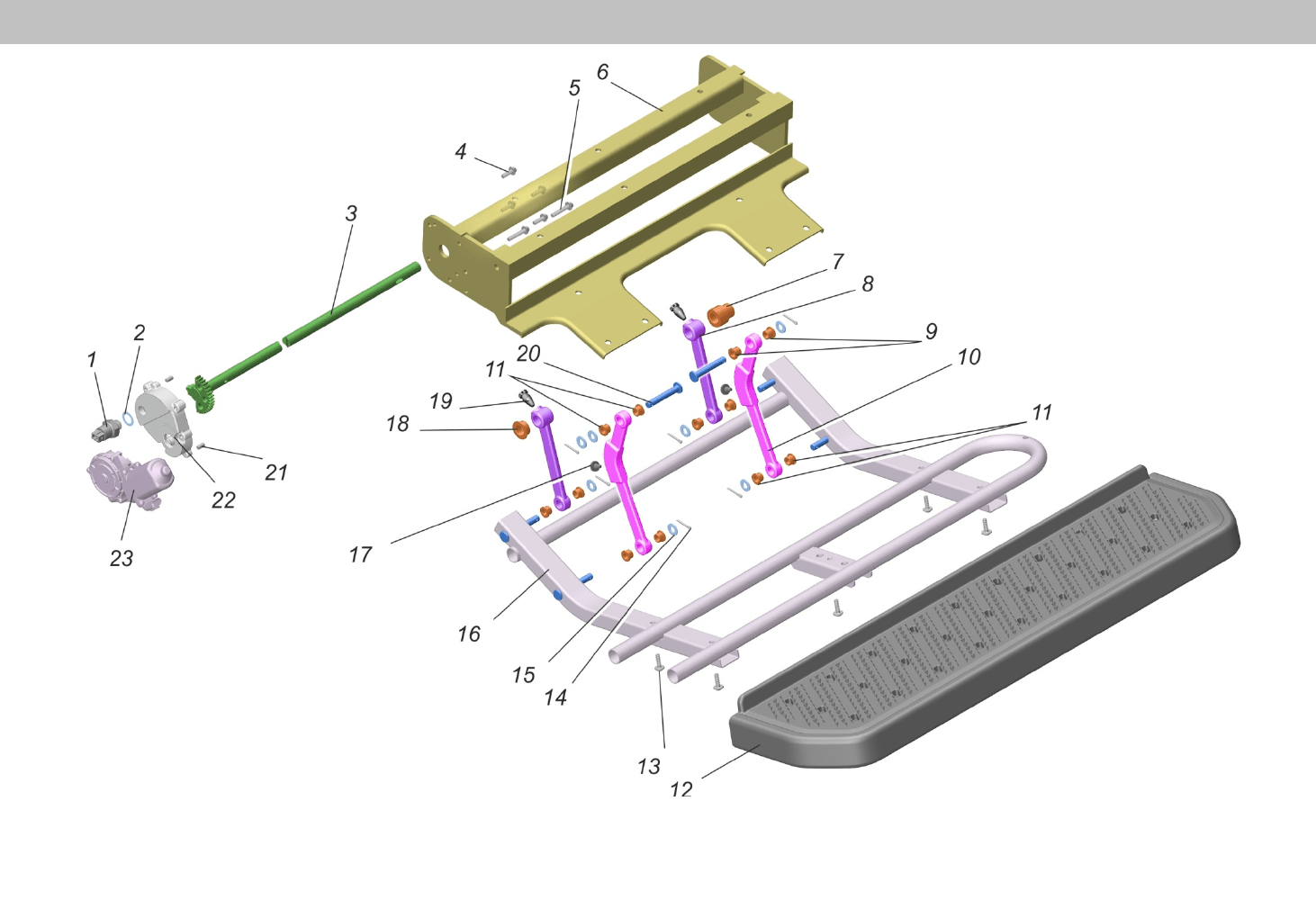

Рис. 7.55. Выдвижная подножка: 1 – датчик убранного положения подножки; 2,15 – шайбы; 3 - вал ведущий в сборе с шестерней; 4- болт
разблокировки; 5– болт; 6 - каркас; 7 – втулка дистанционная; 8,10 - рычаги; - 9,11 - втулки; 12 – подножка дополнительная; 13, 19 – винты;
14 – шплинт; 16 - балка подножки с осями; 17 – буфер; 18 - втулка опорная вала; 20 – ось; 21 - штифт; 22 – корпус; 23 – моторедуктор
