Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

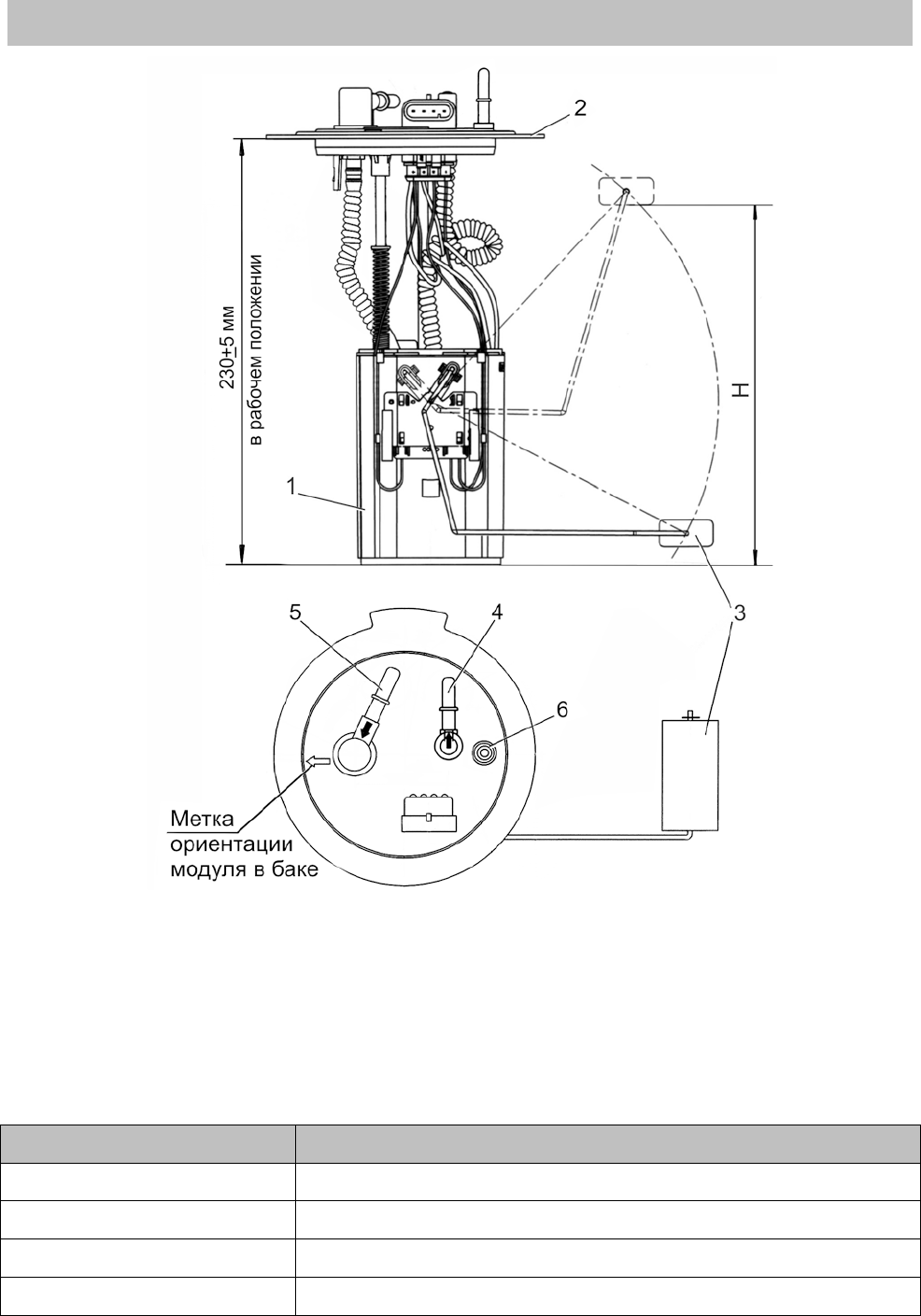

Рис. 7.81. Модуль погружного электробензонасоса: 1 - противоотливной стакан; 2 - кольцо
прижимное; 3 - поплавок датчика уровня топлива; 4,5,6 - наконечники
Таблица 7.10
Соответствие контактов электрическим цепям
Обозначение контакта
Наименование электрической цепи
Х 1:1
Указатель уровня топлива
Х 1:2
«-» указателя уровня топлива
Х 1:3
Питание электробензонасоса
Х 1:4
«–» электробензонасоса
