Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

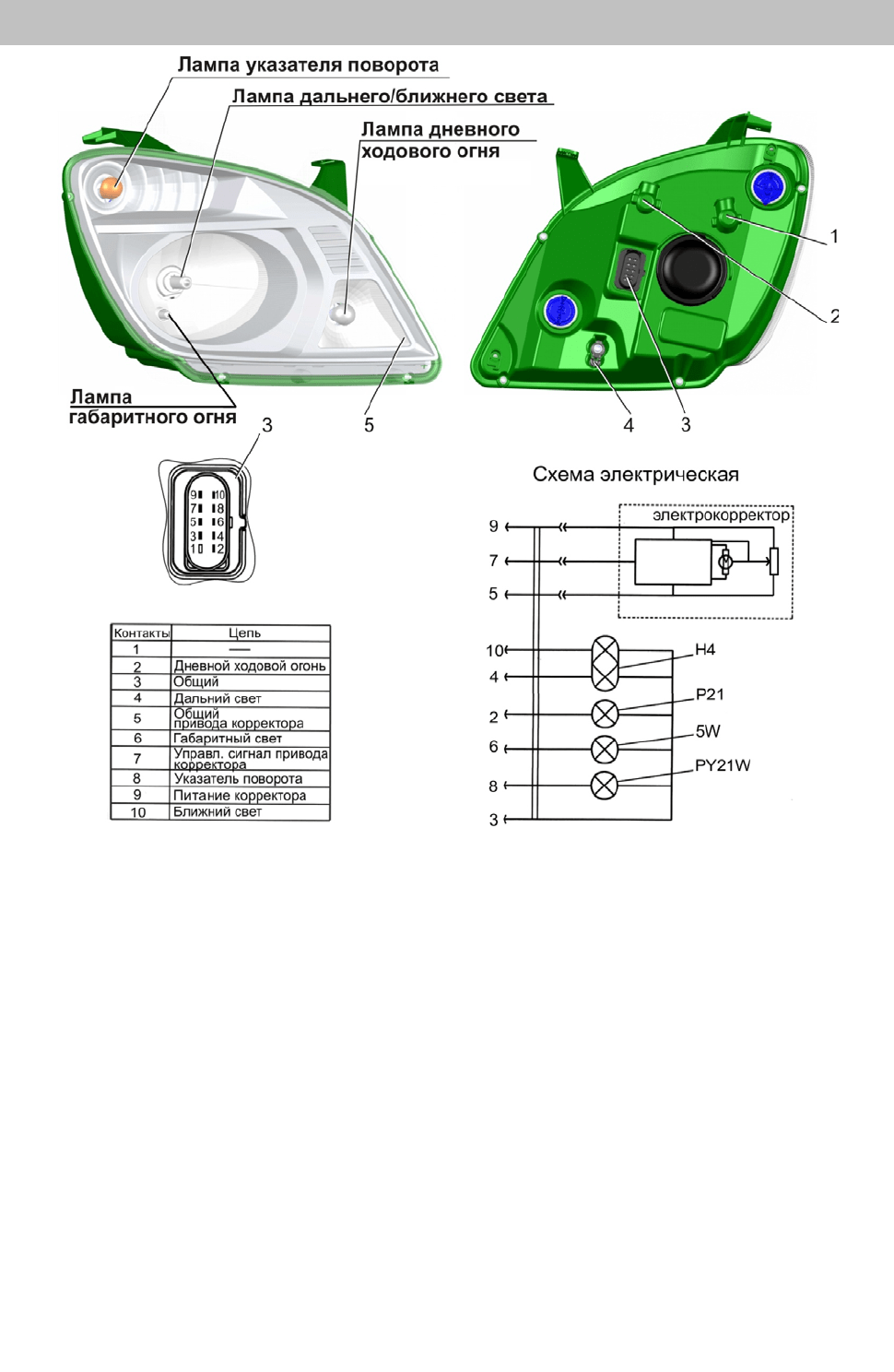

Рис. 7.4. Фара: 1 – гнездо для регулировки светового пучка в вертикальной плоскости;
2 - гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем
соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основанию
рамки радиатора); 5 – рассеиватель
Корректировка угла светового пучка фар проводится изменением
положения отражателей фар электродвигателями с редукторами, которые
установлены в корпусах фар, и следящей системой. При повороте
переключателя корректора света питание подается на электродвигатели,
которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками
следящей системы в зависимости от положения переключателя корректора
света.
Ручную регулировку фар необходимо производить с помощью экрана
(рис. 7.5) в следующем порядке:
- проверить давление в шинах и, при необходимости, довести его до
нормы;
