Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.13. Тахограф
На часть автомобилей установлен тахограф С41R11.3848100 − цифровое
устройство контроля за режимами труда и отдыха водителей.
Тахограф (рис. 7.53) установлен в отсек потолочной консоли.
Прием сигналов от спутников осуществляется с помощью внешней
антенны «ГЛОНАСС» или «ГЛОНАСС/GPS». Антенна расположена на
кронштейне, прикрепленном к надставке щитка передка.

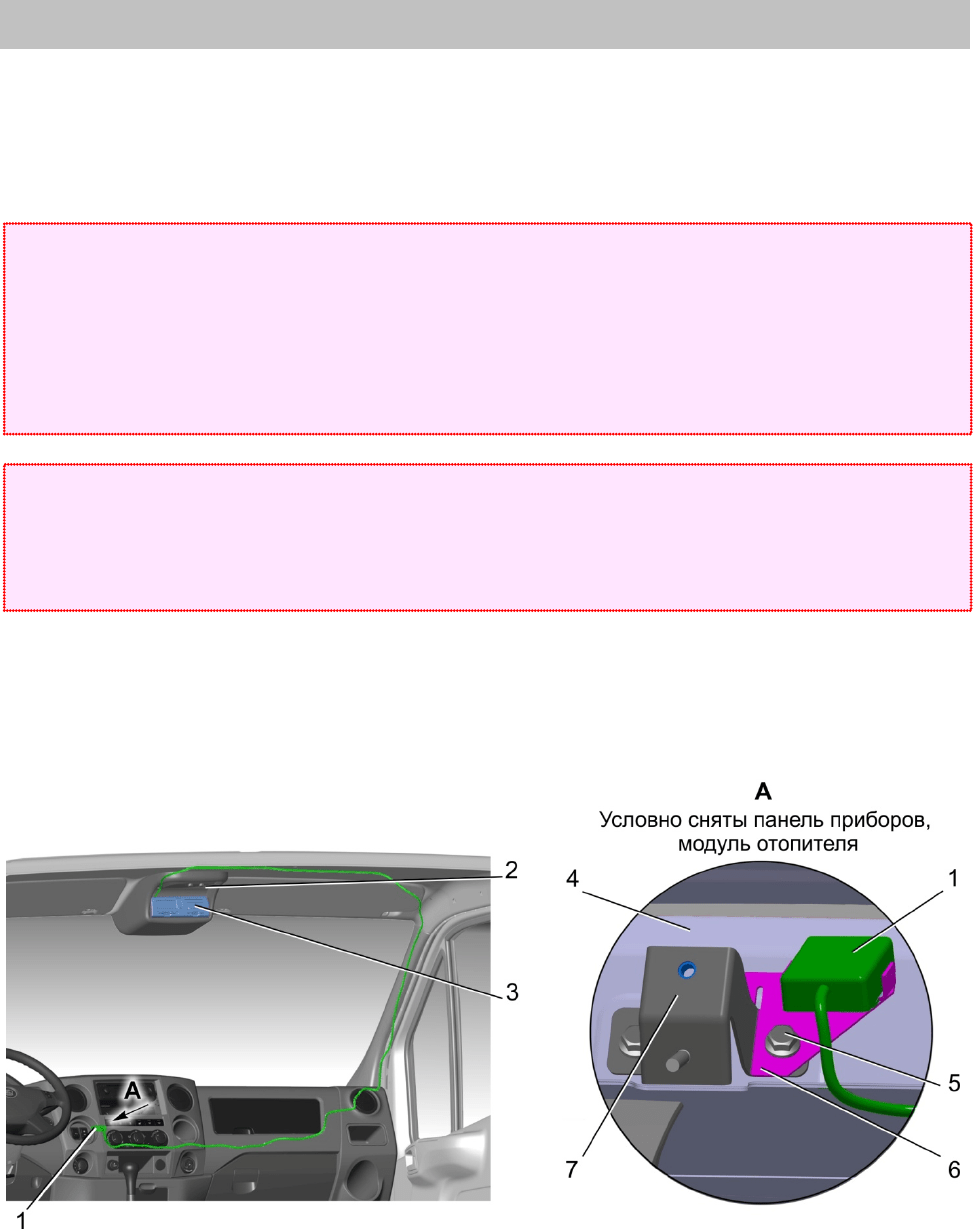

Рис. 7.53. Установка тахографа: 1 – антенна; 2 – консоль потолочная; 3 - тахограф;
4 - надставка щитка передка; 5 – болт; 6 – кронштейн антенны; 7 – кронштейн модуля
отопителя
ЗАПРЕЩАЕТСЯ
- вскрывать корпус тахографа;
- какое-либо вмешательство в конструкцию и функционирование тахографа;
- нарушение пломб, установленных при оснащении автомобиля тахографом.
ВНИМАНИЕ
Все работы по установке, настройке и обслуживанию тахографа
производятся на сервисных центрах (мастерских), допущенных к
деятельности по техническому обслуживанию тахографов.
Информацию по допущенным к деятельности сервисным центрам, Вы
можете узнать на сайте ФБУ «Росавтотранс» www.rosavtotransport.ru.
