Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

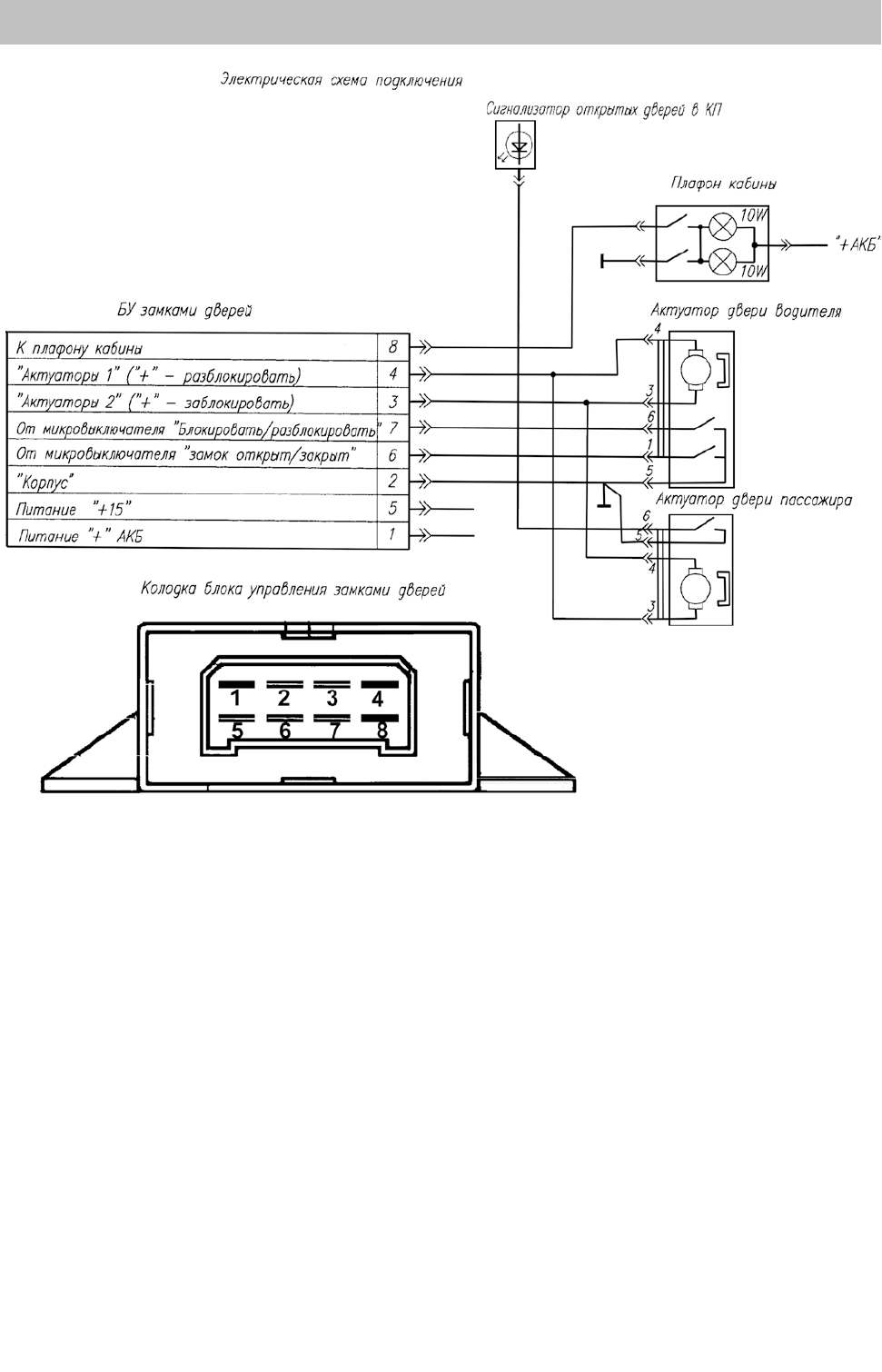

Рис. 7.44. Электрическая схема подключения блока управления замками дверей
Техническая характеристика блока управления А31R22.3867100
системой блокировки дверей
Номинальное напряжение, В ……………………………………….. 12
Рабочее напряжение, В …………………………………………….....10,8-15,0
Потребляемый ток в состоянии покоя, мА, не более …..........…… 20
Время подачи напряжения на актуаторы, мс ……………............ 350-450
Блок управления системой блокировки дверей - необслуживаемое и
неремонтопригодное изделие, и при выходе его из строя заменить новым.
Затяжку винтов 3 (см. рис. 7.43) крепления блока управления к заднему
усилителю кронштейна руля производить до упора.
