Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

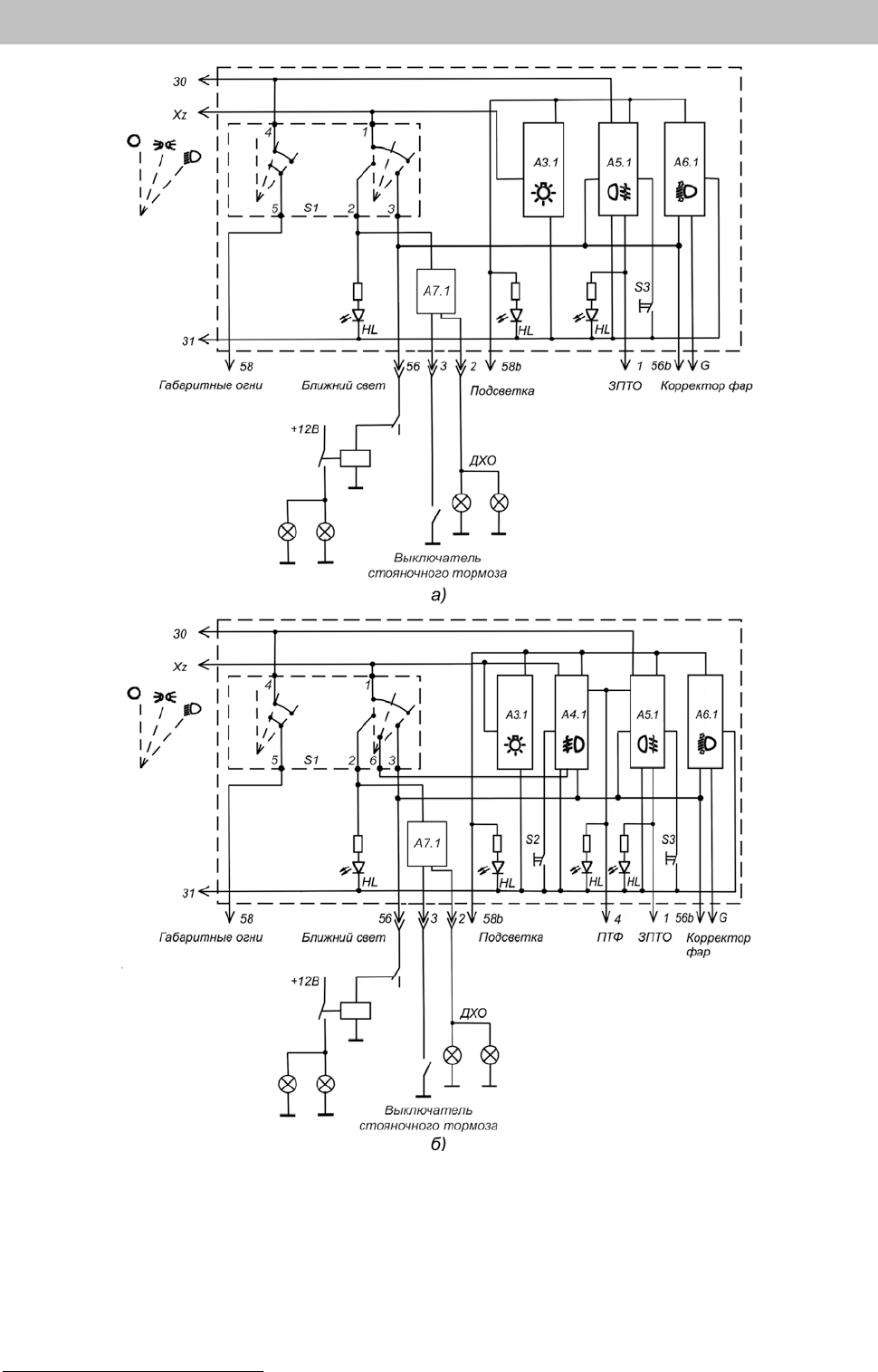

Рис. 7.18. Электрические схемы модулей управления светотехникой: а – для модуля
управления светотехникой 144.3769-01; б - для модуля управления светотехникой
145.3769-01; S1 - переключатель наружного освещения; S2 – выключатель передних
противотуманных фар; S3 - выключатель задних противотуманных огней; А3.1 - регулятор
напряжения подсветки символов; А4.1 - электрический узел включения передних
противотуманных огней
1)
; А5.1 - электрический узел включения задних противотуманных
огней; А6.1 - электронный переключатель корректора света фар
1)
– Для модуля управления светотехникой 145.3769-01
