Датчик импульсов относится к необслуживаемым и неремонтируемым
изделиям, и в случае отказа заменяется на новый.
Установку датчика проводить в соответствии с требованиями подраздела
« Коробка передач».
7.15.2.3. Датчик скорости
(для коробки передач A31R33-1700010-10)
На автомобиле установлен датчик скорости 342.3843. Датчик скорости
предназначен для преобразования угловой скорости вращения шестерни
привода спидометра в частоту электрических импульсов.
Для проверки датчика скорости собрать электрическую схему, показанную
на рис. 7.64. За один оборот валика датчика светодиод должен вспыхивать
шесть раз.

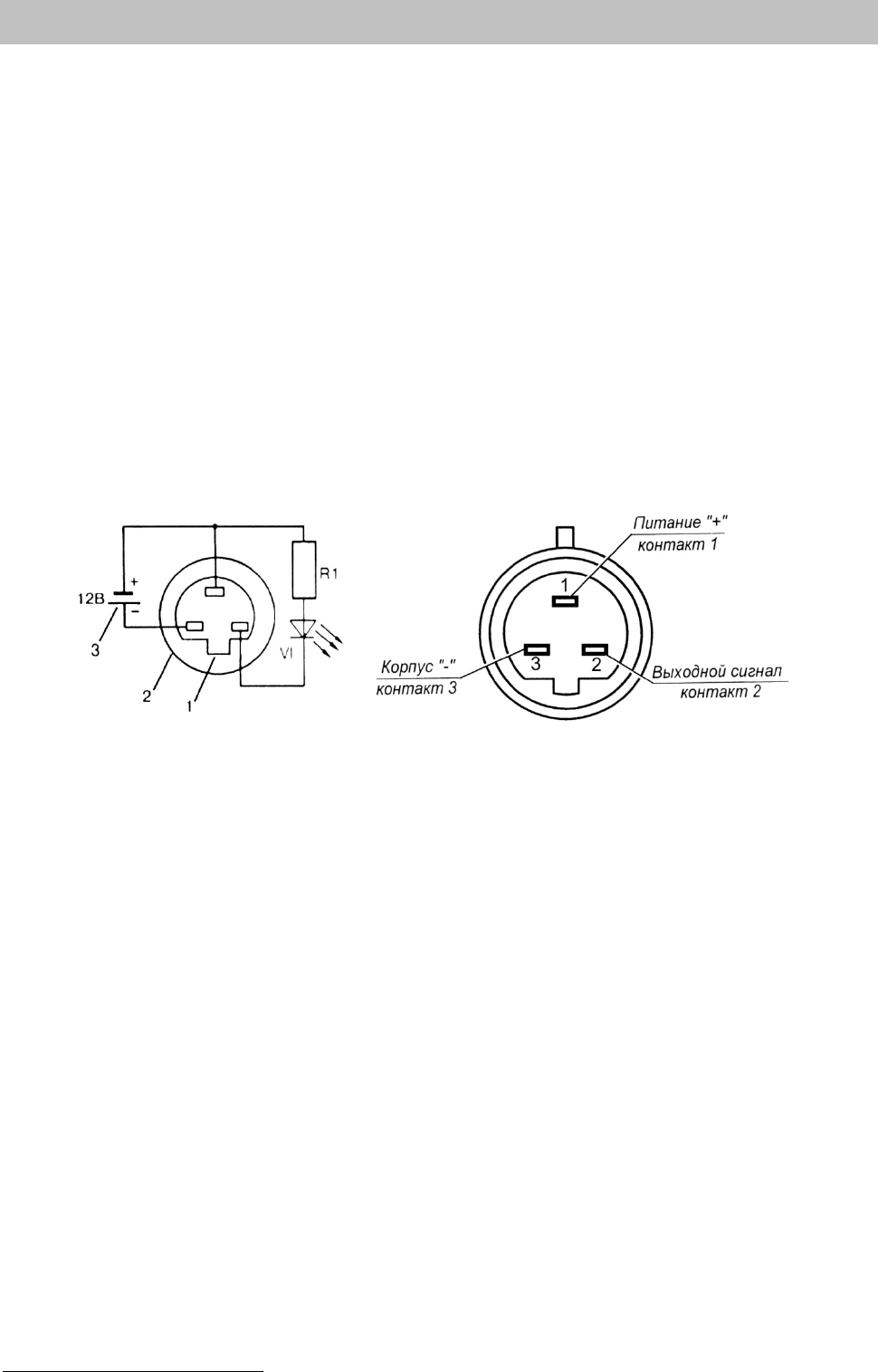

Рис. 7.64. Электрическая схема проверки датчика скорости: 1 - ключ разъема;
2 - разъем штекерный датчика; 3 - аккумуляторная батарея; R1 - сопротивление
МЛТ-0,25-10 кОм; V1 - светодиод АЛ102
Датчик скорости относится к необслуживаемым и неремонтируемым
изделиям, и в случае отказа заменяется на новый.
При установке затяжку датчика проводить крутящим моментом
5,0-6,5 Н·м (0,50-0,65 кгс·м).
7.15.2.4. Датчик кислорода (для автомобилей с двигателем А-275)
Для обеспечения современных норм токсичности отработавших газов в
системе выпуска установлены два датчика кислорода (рис. 7.65) (λ-зонда)
НТЦМСП25.358889
1)
.
1)
- На части автомобилей устанавливается датчик 25.368889
