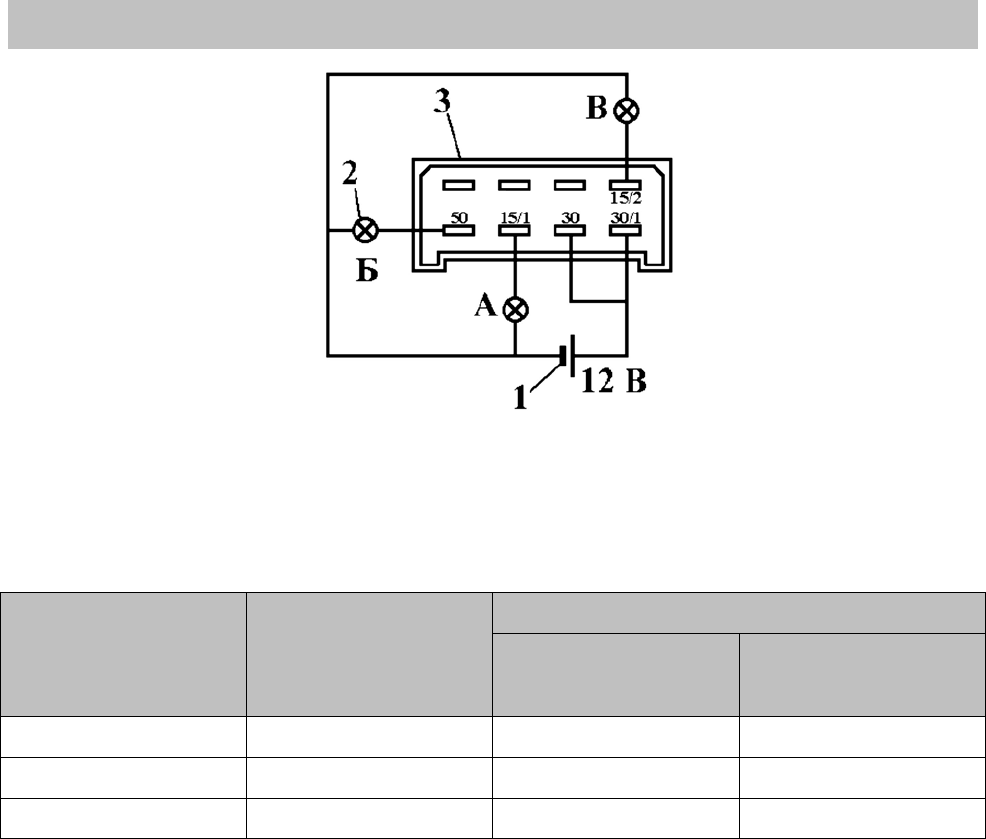

Рис. 7.26. Электрическая схема проверки выключателя приборов и стартера: 1 –
аккумуляторная батарея, 2 – контрольная лампа, 3 – штекерная колодка выключателя
приборов и стартера
Таблица 7.3
Электрическая цепь Ток, А
Падение напряжения, мВ, не более
для новых
автомобилей
предельно-
допустимое
значение
30-50 5,0 150 220
30-15/2 22,0 300 380
30/1-15/1 7,5 180 260
В случае неисправности выключатель приборов и стартера заменить на
новый.
При установке выключателя приборов и стартера на рулевую колонку
болты 2 (см. рис. 7.24) затянуть до срыва головок.
7.3.2. Выключатель кнопочный
Выключатель кнопочный установлен в центре панели приборов.
Исправность выключателя можно проверить с помощью контрольной лампы и
источника питания по схеме на рис. 7.27. Проверку исправности контрольного
сигнализатора подсветки символа можно провести с помощью источника
питания, подав напряжение 12 В на выводы А («-»), на выводы В и D («+») по
схеме на рис. 7.27. Падение напряжения на выводах выключателя должно быть
не более 0,3 В при токе 8А.
