- установить снаряженный автомобиль, на ровную, горизонтальную
площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и
вертикально установленным экраном;
- повернуть переключатель корректора света фар модуля в положение «0»;
- включить ближний свет;
- отрегулировать световые пучки вращением винтов, установленных в
гнездах 1 и 2 (см. рис. 7.4), поочередно для каждой фары.
У отрегулированных фар горизонтальный участок светотеневой границы
должен совместиться с линией X—X (рис. 7.5), наклонные участки
светотеневой границы должны соответствовать рис. 7.5, а точки пересечения
горизонтального и начала наклонных участков светотеневой границы совпасть
с линиями G–G и D–D. В процессе эксплуатации необходимо следить за
исправностью ламп. Лампы с потемневшими колбами необходимо заменять.

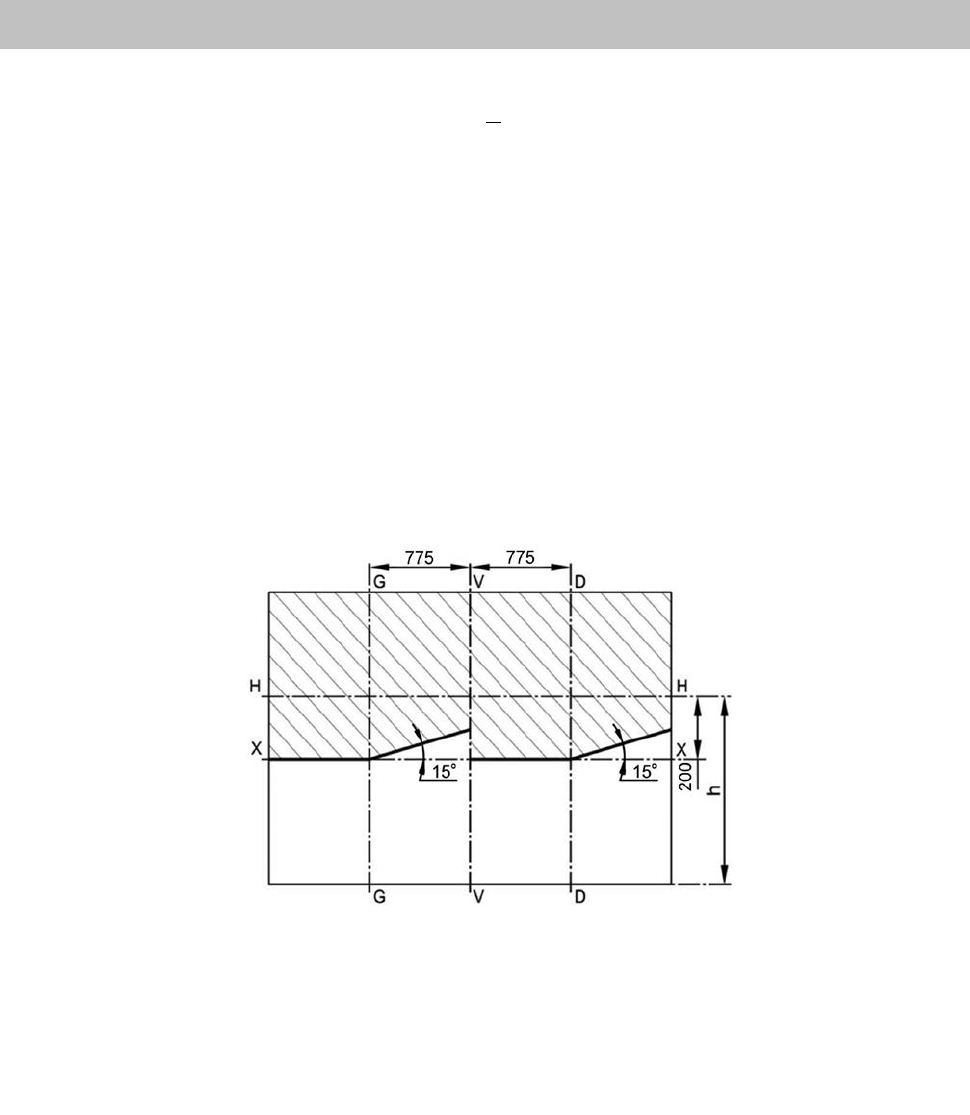

Рис. 7.5. Разметка экрана для регулировки фар: h=975 мм - высота центра
ближнего света фар на автомобиле; V—V - ось автомобиля
