Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
Техническая характеристика датчика импульсов
Номинальное напряжение, В ………………………………………………. 12
Напряжение питания, В …………………………………………….... 6-16
Потребляемый ток при номинальном напряжении питания,
А, не более …..........………………………………………………………….0,016
При перемещении зубьев ротора коробки передач на расстоянии (1,4+0,6)мм от
чувствительного элемента датчик обеспечивает выходной импульсный сигнал
прямоугольной формы
низкого уровня сигнала, В ………………………………………….от 0 до 0,9 ,
высокого уровня сигнала, В ………………………………………… от 4 до 16
Для проверки датчика импульсов подключить датчик в соответствии
с рис. 7.63. Светодиод должен вспыхивать при повороте зубчатого ротора на
каждом зубе.

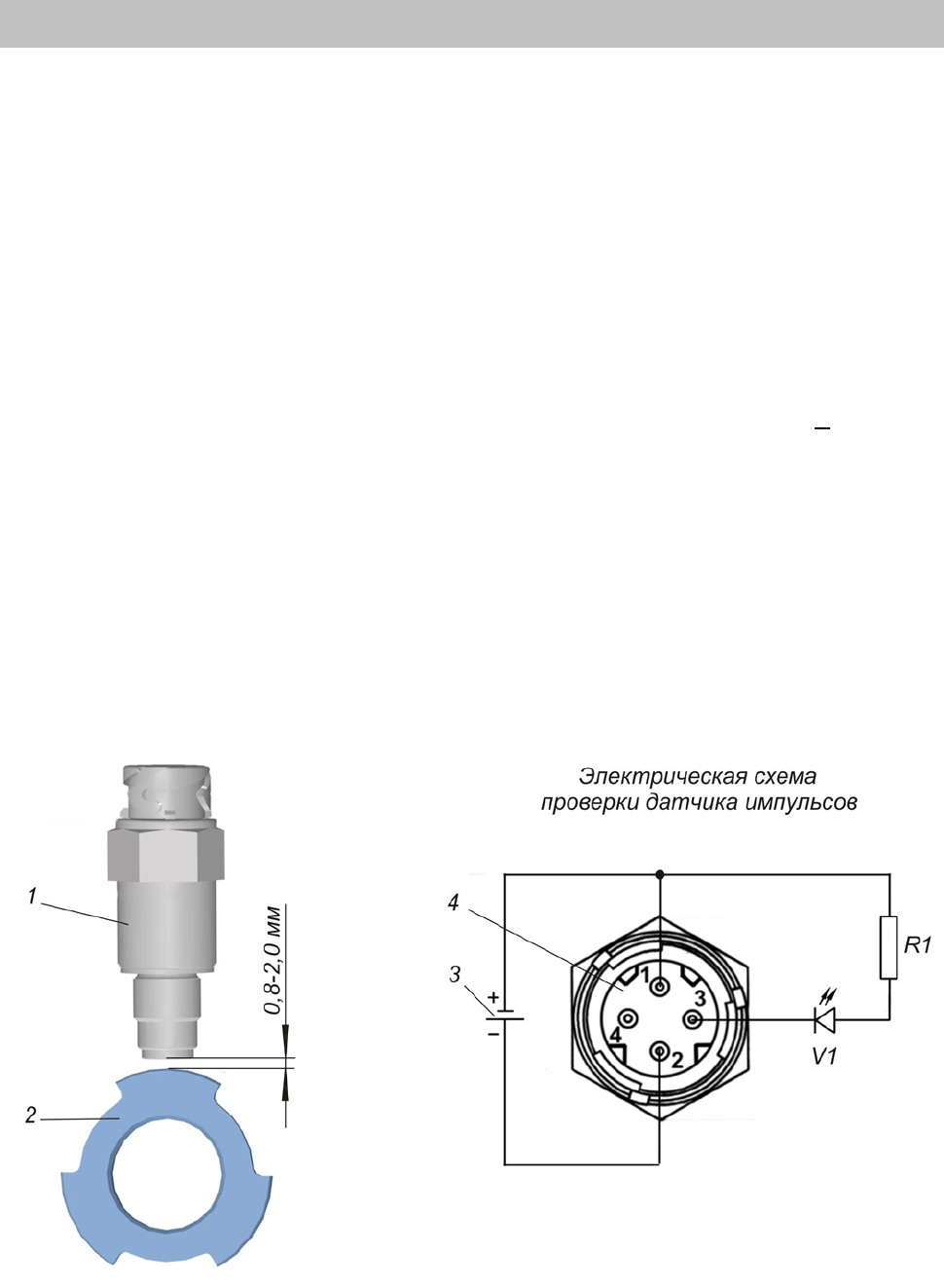

Рис. 7.63. Схема проверки датчика импульсов: 1 – датчик импульсов; 2 – ротор;
3 - аккумуляторная батарея; 4 - разъем штекерный датчика; R1 - сопротивление 600 Ом;
V1 - светодиод
