Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

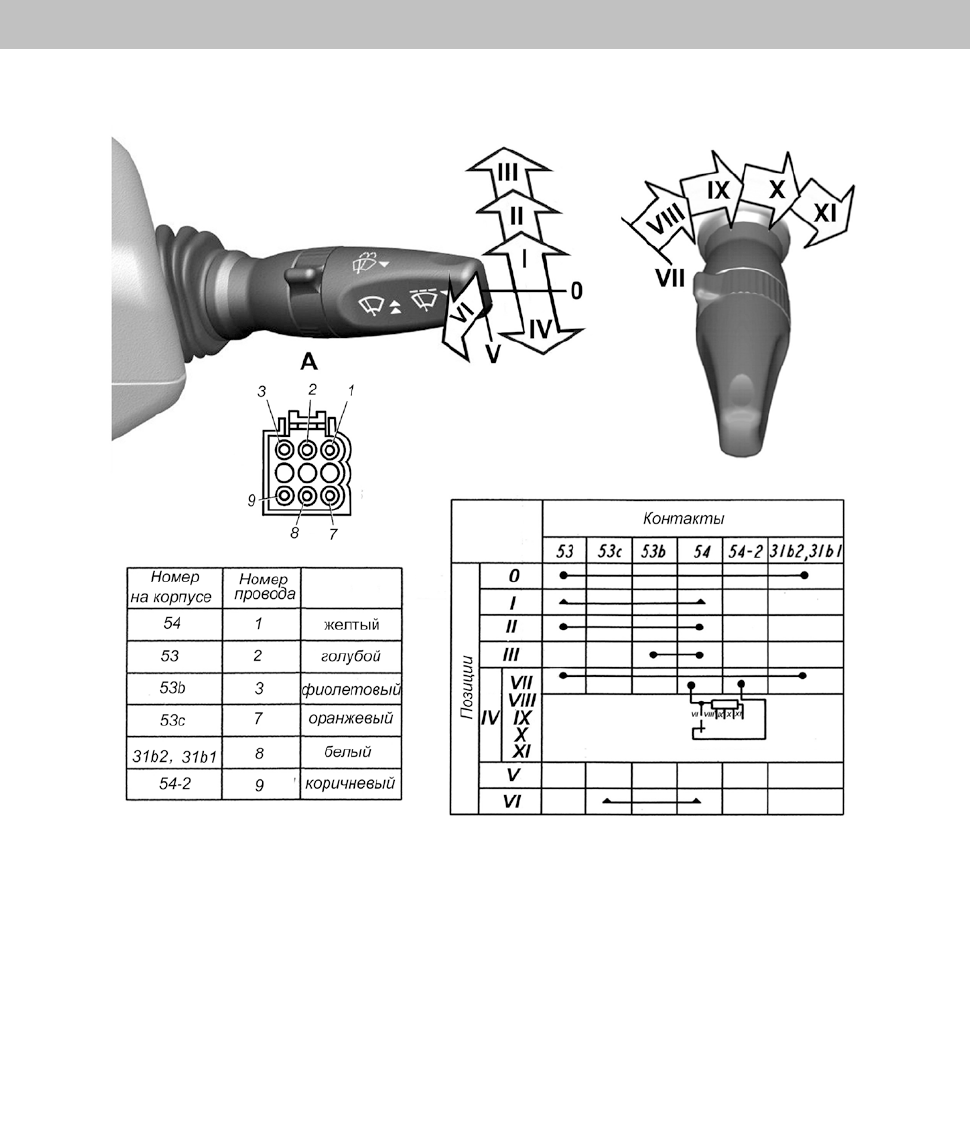

Рис. 7.40. Схема соединения контактов переключателя 3110.3709300-18
стеклоочистителя при различных положениях рукоятки: А – расположение штекеров в
соединительной колодке; 0 - выключено; I – включена первая скорость стеклоочистителя
(самовозврат в поз. 0, нефиксированное положение); II - включена первая скорость
стеклоочистителя; III - включена вторая скорость стеклоочистителя; IV и VII-XI - включен
прерывистый режим работы стеклоочистителя с увеличением паузы между двойными
ходами до максимальной; V - выключен стеклоомыватель; VI – включена совместная работа
стеклоочистителя и стеклоомывателя (самовозврат в поз. V, нефиксированное положение)
Переключатель стеклоочистителя с регулятором паузы и переключатель
световой сигнализации устанавливаются на автомобиль комплектом.
На автомобиль может быть установлен один из следующих комплектов
переключателей (см. подраздел « Переключатель световой сигнализации»).
Если переключатель стеклоочистителя неисправен, замените его на
новый, из установленного комплекта, или установите другой комплект
переключателей.
