Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
- значение выходного напряжения со второго канала при не нажатой
педали – U
вых.2=0,55+0,15В;
- значение выходного напряжения с первого канала при полностью
нажатой педали – U
вых.1=4,2+0,15В;
- значение выходного напряжения со второго канала при полностью
нажатой педали – U
вых.2=2,1+0,15В;
7.19.3. Модуль педали акселератора автомобиля с двигателем А-275
Модуль педали акселератора (рис. 7.76) – КДБА.453621.012-10, размещен
в кабине автомобиля и предназначен для задания водителем нагрузки
двигателю.
В модуль педали акселератора встроен потенциометрический,
двухканальный датчик положения педали, который предназначен для
определения блоком управления положения педали акселератора.
Модуль педали акселератора является неремонтируемым изделием.
Электрическая схема модуля педали акселератора приведена на рис. 7.77.

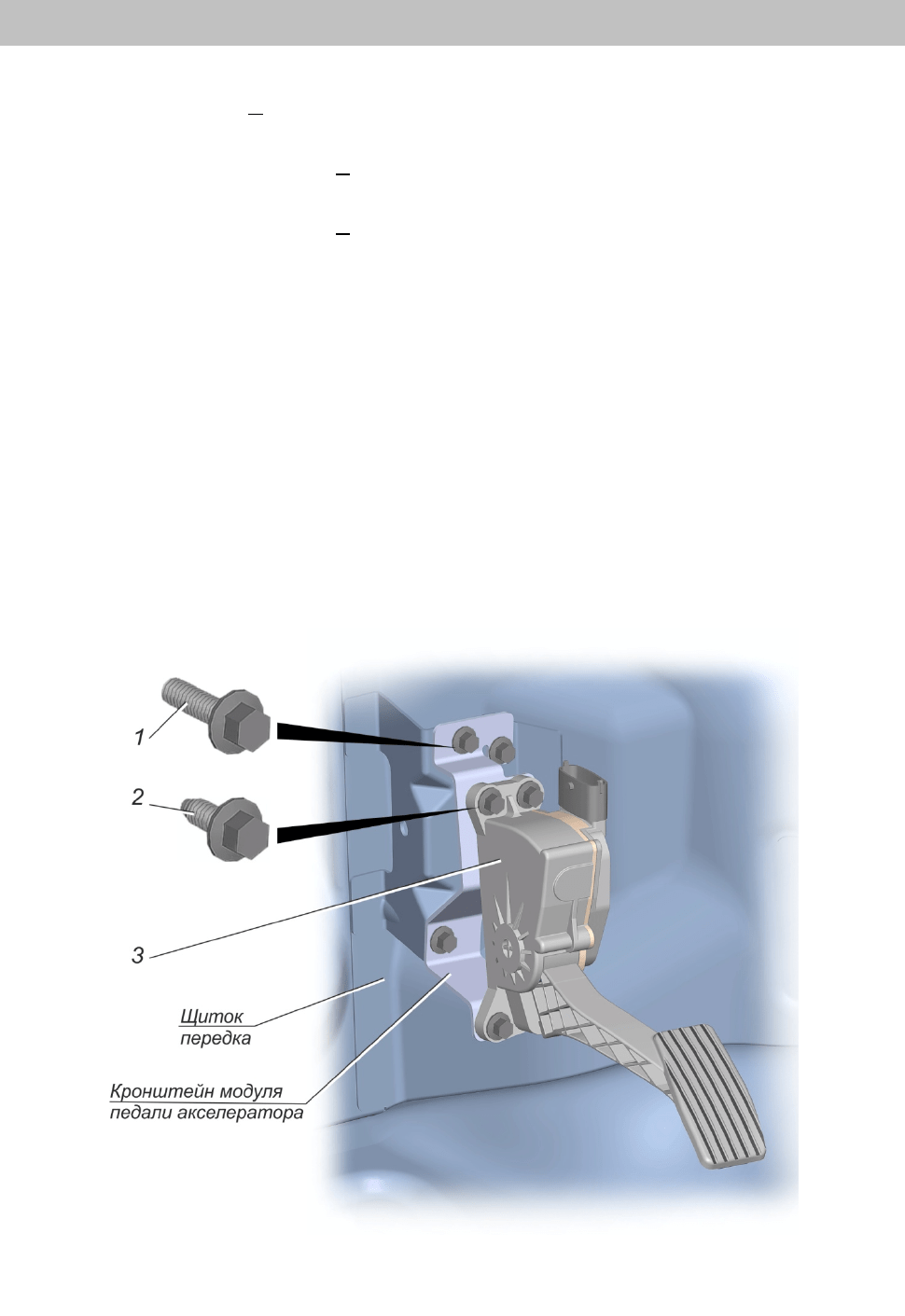

Рис. 7.76. Установка модуля педали акселератора: 1,2 – болты; 3 - модуль педали
акселератора
