Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

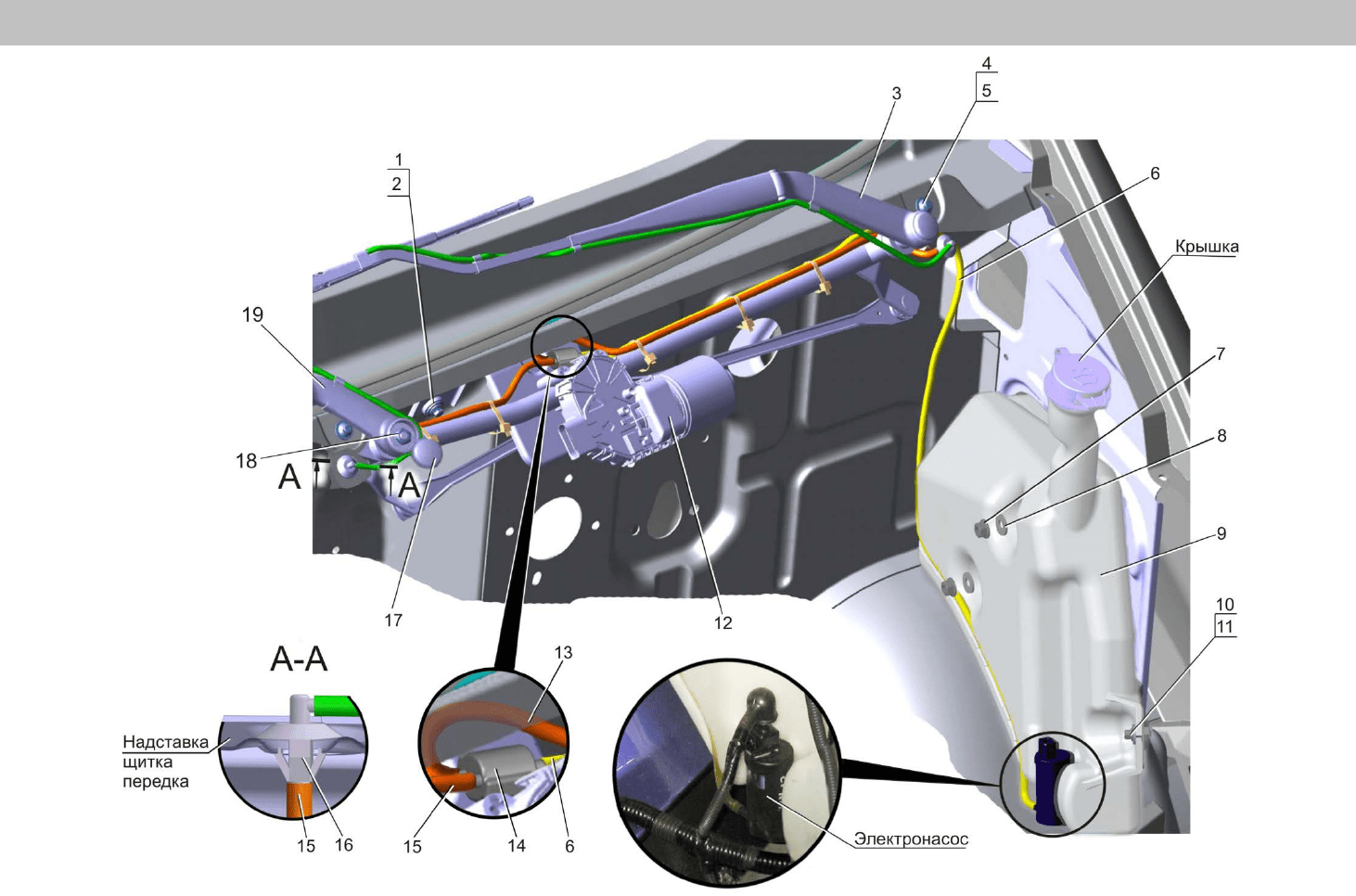

Рис. 7.35. Установка стеклоочистителя и омывателя ветрового стекла: 1,4,10 – болты; 2,5,8,11 – шайбы; 3,19 – рычаги со щетками;
6 ,13,15- трубки; 7,18 – гайки; 9 – омыватель; 12 – привод стеклоочистителя; 14 – тройник с клапаном; 16 – переходник; 17 – колпачок
