Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
питания электромотора моторедуктора, плафона освещения подножки
сдвижной двери и сигнализатора в комбинации приборов.
Расположение контактов электрических разъемов блока управления
электроприводом выдвижной подножки показано на рис.7.57.

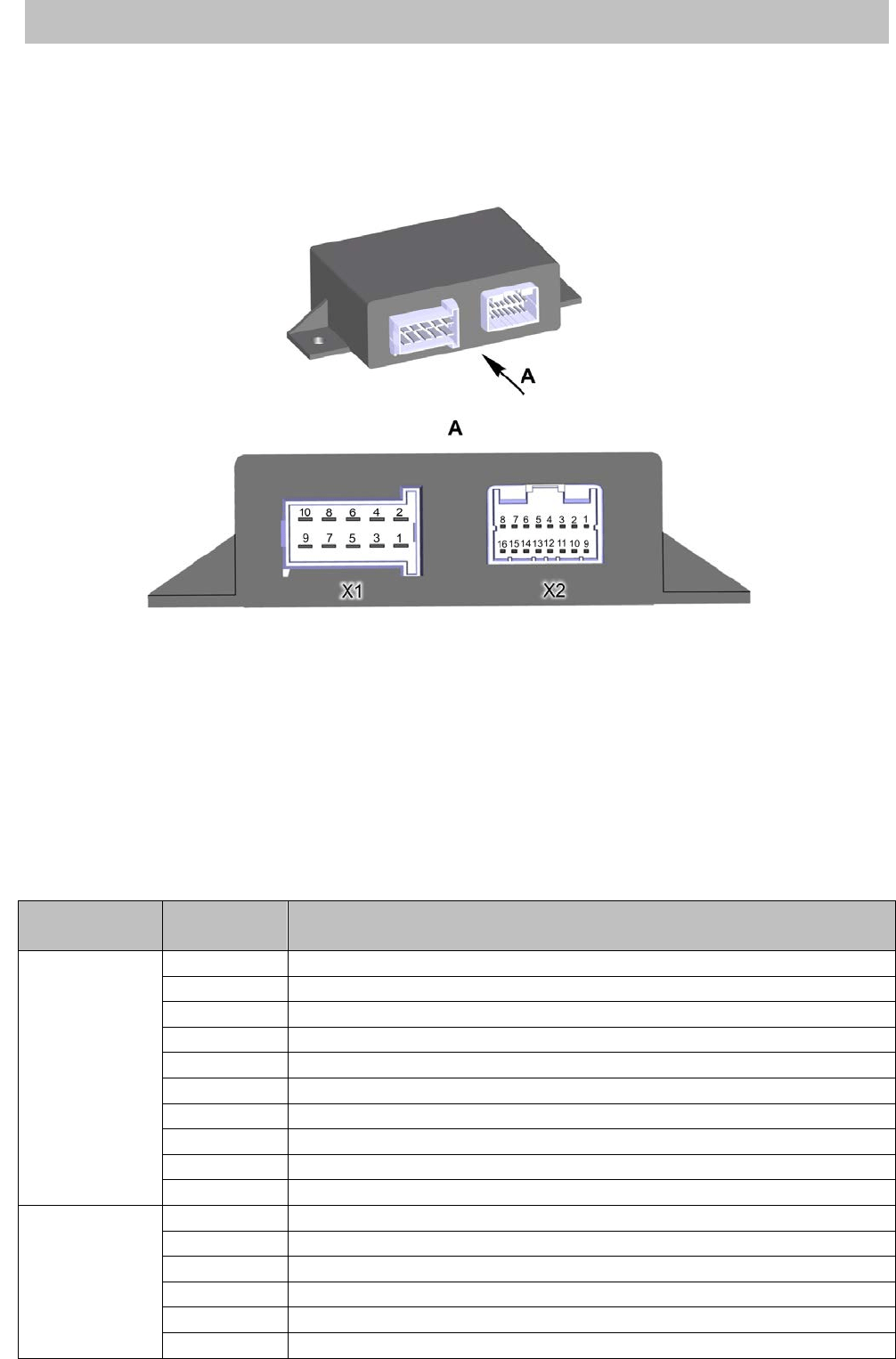

Рис. 7.57. Расположение контактов колодок электрических разъемов блока управления
электроприводом двери
Нумерация штекеров и адрес цепи колодок Х1 и Х2 блока приведены в
таблице 7.4.
Таблица 7.4
Нумерация штекеров и адрес цепи колодок Х1 и Х2 блока управления
Обозначение
разъема
Номер
штекера
Адрес цепи
Х1
1
2
3
4
Масса силовая
5
6
Выход «Подножку убрать»
7
+12В
8
Выход «Подножку выдвинуть»
9
10
Сигнал «Подножка не убрана»
Х2
1
2
3
4
5
6
Концевой выключатель «Подножка убрана»
