Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.3.Выключатели
7.3.1.Выключатель приборов и стартера (выключатель зажигания)
Выключатель приборов и стартера 3111.3704010-20 (рис. 7.24) или
29.3704-02 установлен на рулевой колонке под рулевым колесом. Выключатель
приборов и стартера имеет запорное устройство с ключом и противоугонное
устройство (стопорящее вал рулевой колонки). Положения ключа выключателя
приборов и стартера показаны на рис. 7.25.

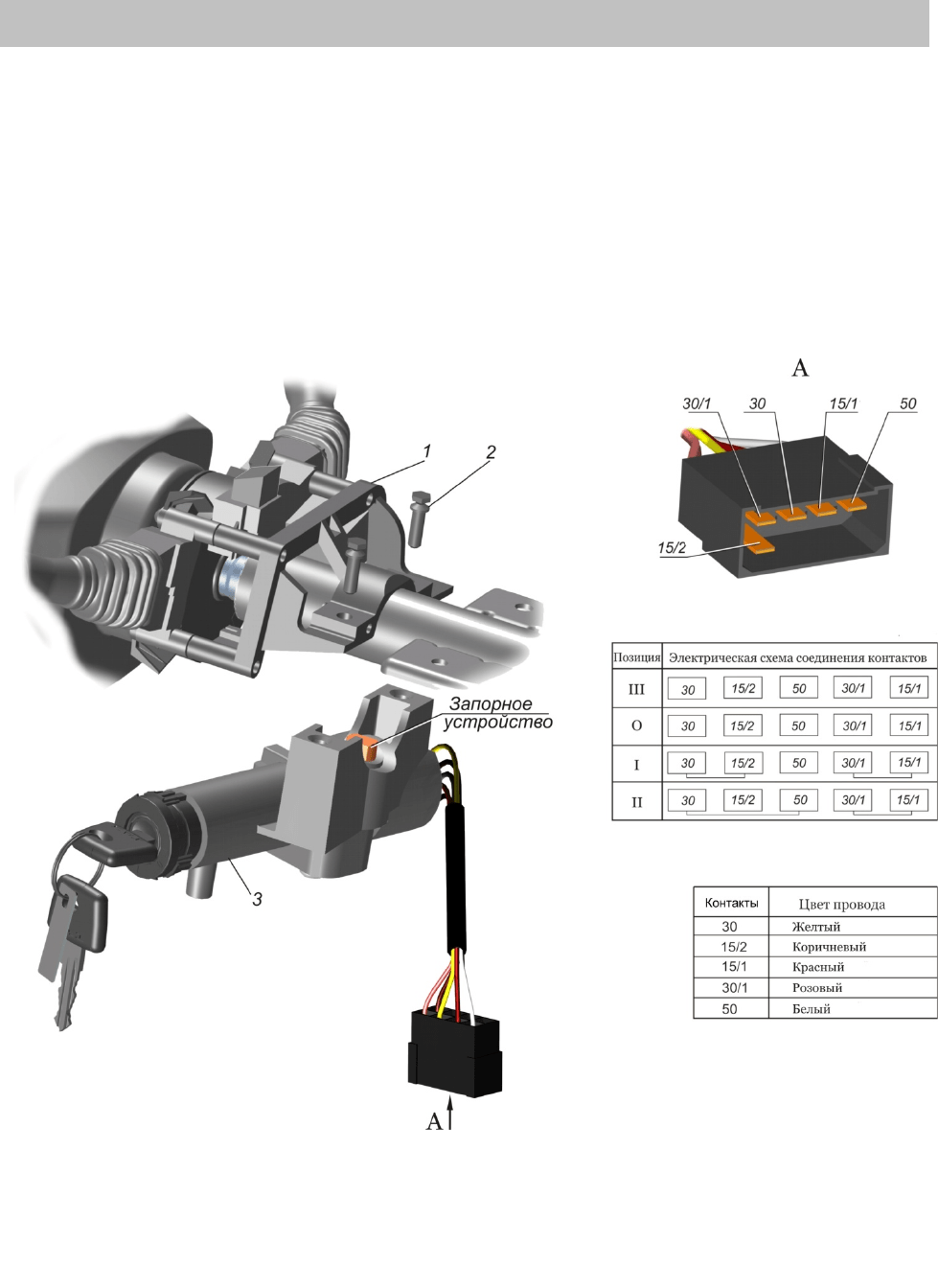

Рис. 7.24. Установка выключателя приборов и стартера 3111.3704010-20: 1 – рулевая
колонка; 2 – болт; 3 – выключатель приборов и стартера
