Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
Моторедуктор
Техническая характеристика электродвигателя моторедуктора
(пост. ток 12 V) при температуре 18-28 °С и влажности 40-80%
Момент
(кгс∙см)
Скорость
(об/мин)
Сила тока
(А)
Без нагрузки
0
не менее 60
Не более 5
Номинальная нагрузка
20
60+12
Не более 10
Остановленный
130+25
0
Не более 35
Техническая характеристика выключателя
Время
выключения
4-60 с
Время
включения
Не более
60 с
Электрическая схема моторедуктора показана на рис. 7.56.

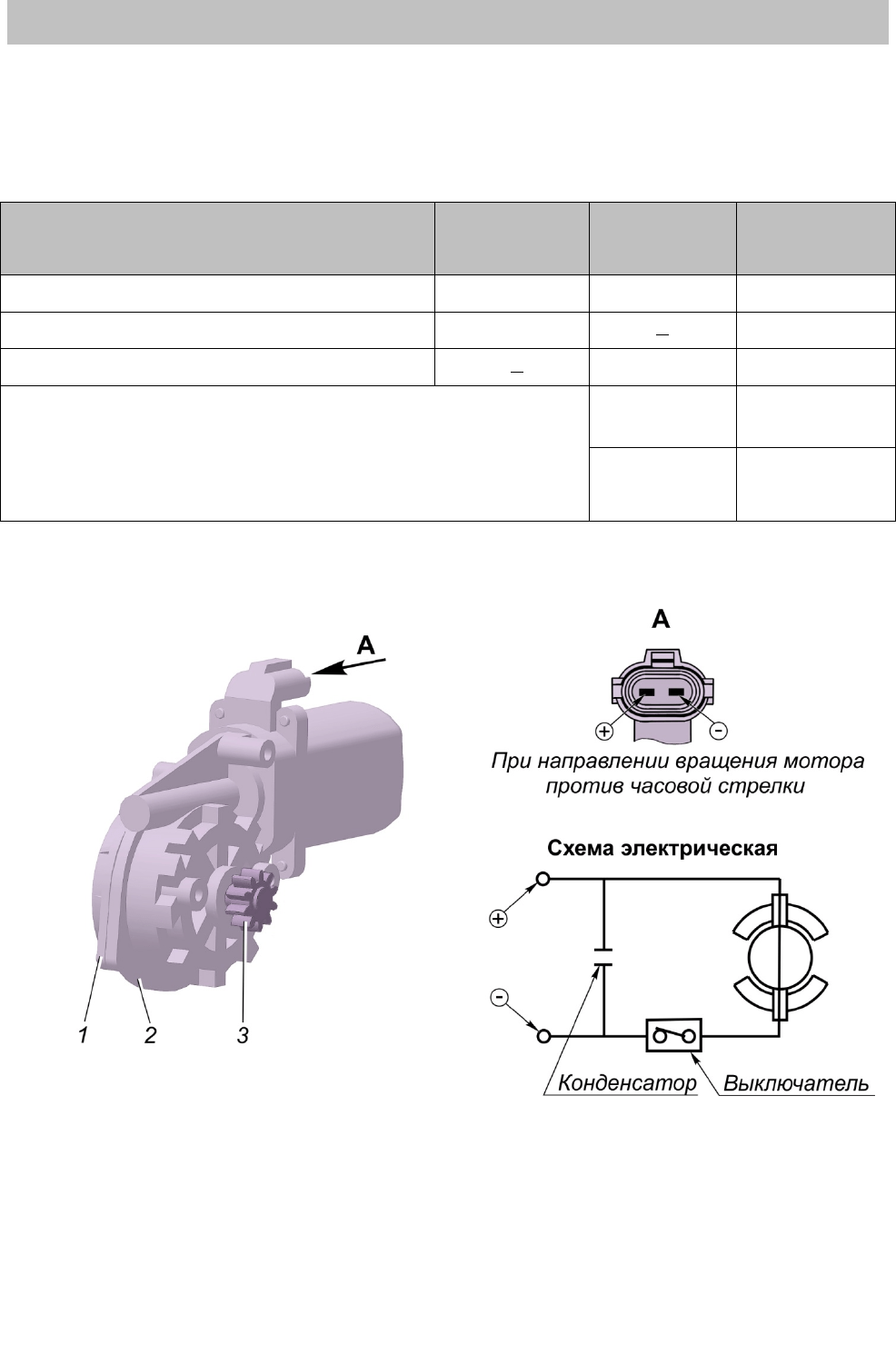

Рис. 7.56. Моторедуктор: 1 – крышка; 2- корпус; 3- ведущая шестерня
Блок управления
Блок управления А62R23.3867102 предназначен для приема входных
сигналов от кнопок управления, датчиков скорости, положения подножки и
сдвижной двери, их обработки и формирования управляющих сигналов для
