Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.17. Предохранители и реле
7.17.1. Блок силовых предохранителей в моторном отделении
Для автомобиля с дизельным двигателем
Под капотом справа на щитке передка расположен блок предохранителей
БПР-4.10, где плавкая вставка 1 (рис. 7.66) (125А) защищает цепь нагревателя
воздуха, плавкая вставка 2 (90А) защищает общую плюсовую цепь автомобиля,
кроме плюсовой генераторной и цепи стартера, плавкая вставка 3 (40А) -
резерв, плавкая вставка 4 (30А) защищает цепь питания блока управления
двигателем. Для доступа к предохранителям необходимо нажать на две
пластмассовые защелки по бокам крышки по направлению стрелок
(см. рис. 7.66) и снять крышку. После замены пластины предохранителей
затянуть гайку крепления момент 5,5-8,0 Н·м (0,55-0,8 кгс·м).

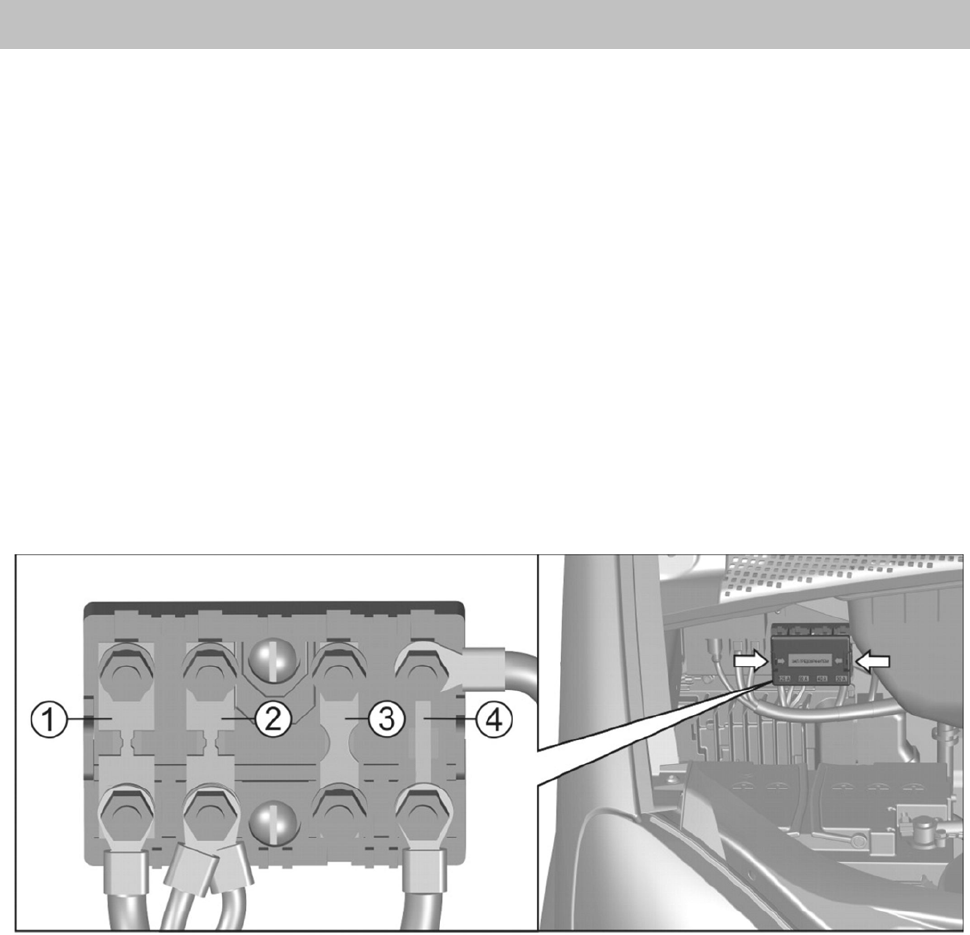

Рис. 7.66. Установка блока силовых предохранителей БПР-4.10: 1,2.3,4 - предохранители
Для автомобиля с бензиновым двигателем
Под капотом справа на щитке передка расположен блок предохранителей
БПР-2М5, где плавкая вставка 1 (рис. 7.67
) (90А) защищает общую плюсовую
цепь автомобиля, плавкая вставка 2 (60А) - резерв. Для доступа к
предохранителям необходимо нажать на две пластмассовые защелки по бокам
крышки по направлению стрелок (см. рис. 7.67) и снять крышку.
