Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

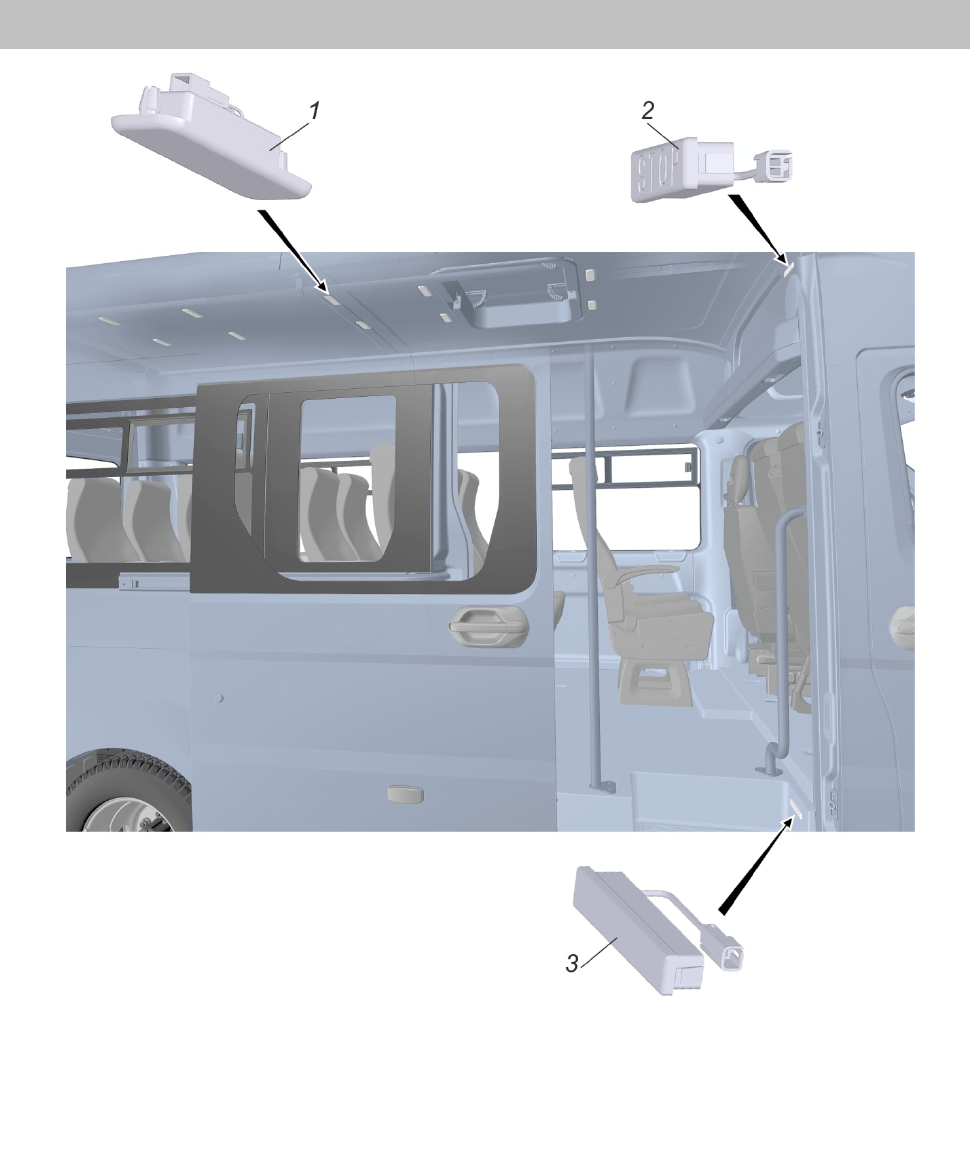

Рис. 7.8. Установка плафонов внутреннего освещения пассажирского салона:
1 - плафон; 2 – табло световое; 3 – линейка светодиодная
При перегорании светодиодов в плафоне кабины кузова необходимо
заменить плафон в следующей последовательности:
- вставить отвертку в паз в центре левого торца рассеивателя 1 (рис. 7.9),
поддеть рассеиватель, повернуть отвертку и снять рассеиватель;
- извлечь плафон;
- установить новый плафон;
- установить рассеиватель в корпус плафона, защелкнуть фиксирующий
элемент на рассеивателе.
