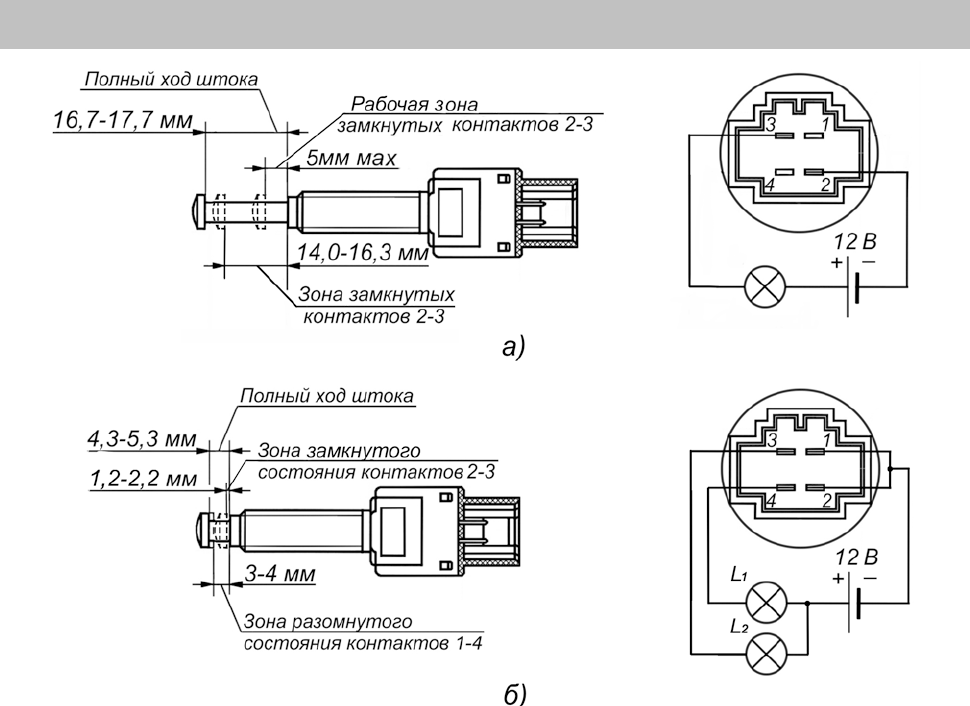

Рис. 7.28 Проверка выключателей: а - выключатель сигнала положения педали сцепления;
б – выключатель сигналов торможения
7.3.4. Выключатель сигналов торможения
Выключатель сигналов торможения установлен на кронштейне справа от
тормозной педали. Исправность выключателя можно проверить с помощью
контрольной лампы по схеме на рис. 7.28. При выступании штока выключателя
на расстояние 4,3-5,3 мм контрольная лампа L1 должна гореть, контрольная
лампа L2 должна гаснуть, а при нажатии на шток (выступание 3-4 мм) лампа L1
должна гаснуть, а лампа L2 должна гореть. Падение напряжения на выводах
выключателя должно быть не более 0,1В при токе 6А.
Неисправный выключатель заменить. При установке нового выключателя
отрегулировать его установку на кронштейне (см. раздел «Тормоза»).
Сигнальные лампы сигналов торможения должны загораться только после
выбора свободного хода педали.
7.3.5.Кнопка вызова
Автобус оснащен системой требования остановки (рис. 7.29), состоящей из
светового табло «STOP» и специальной кнопки вызова КП-32 (рис. 7.30),
расположенной на трубе поручня салона напротив сдвижной двери, для
обеспечения требования пассажиров в салоне об остановке автобуса.
