Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
№
предохр
анителя
Допустимый
ток, А
Защищаемые цепи
К6
Реле ближнего света фар
К7
Резерв
К8
Реле укладки щеток стеклоочистителя
К9
Реле подогревателя топлива (автомобиль с дизельным
двигателем)
Главное реле (автомобиль с бензиновым двигателем)
К10
Реле стартера
7.17.3. Блок реле и предохранителей, расположенный в панели приборов
В кабине в нижней части панели приборов, под рулевой колонкой
расположен блок реле и предохранителей (рис. 7.69). Величины предельной
силы тока в амперах и защищаемые предохранителями цепи указаны в
табл. 7.6. Для доступа к предохранителям необходимо открыть крышку,
потянув ее на себя.

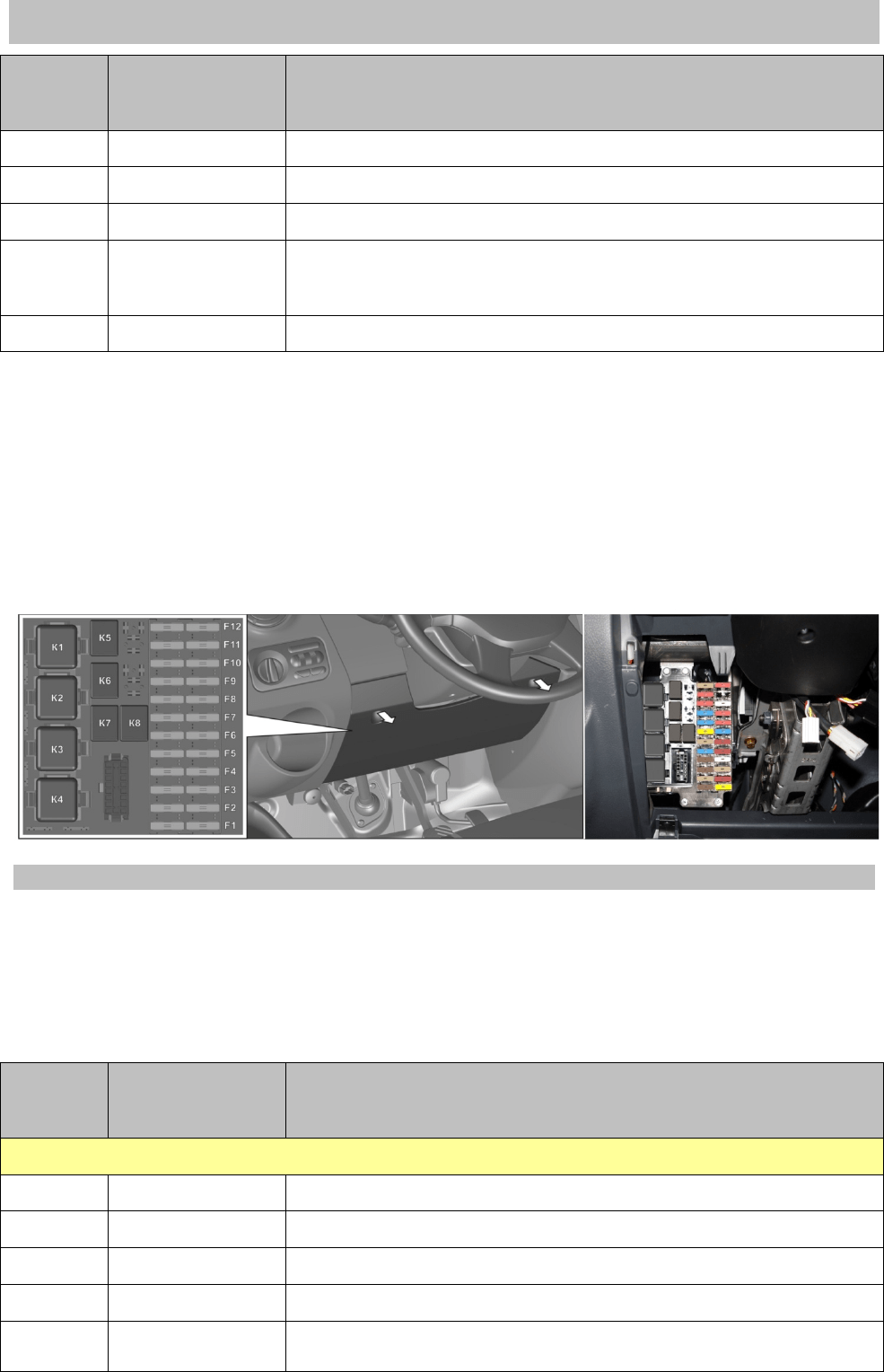

Рис. 7.69. Установка блока реле и предохранителей, расположенного в панели приборов
Таблица 7.6
Цепи, защищаемые предохранителями (блок реле и предохранителей,
расположенный в панели приборов)
№
предохр
анителя
Допустимый
ток, А
Защищаемые цепи
Предохранители левого ряда защищают цепи
F1
7,5А
Дневные ходовые огни
F 2
5А
Задние противотуманные огни
F 3
7,5А
Указатели поворота
F 4
7,5А
Комбинация приборов, датчик скорости, пульт отопителя
F 5
5А
Система управления двигателем (автомобиль с дизельным
двигателем)
